常见家庭电器电路的认识、简单安装及维修，学会这几招维修不求人

电，在我们生活中的应用比较广泛，它给我们的生活带来了很多的便利，我们越来越离不开电了。正因为如此，有时电路故障就给我们的生活带来很多的不便和烦恼。那么，你知道家庭电路故障常见的有哪几种吗？家庭电路维修方法是怎样的呢？下面介绍常见家庭电器电路、简单安装及电路故障和维修方法，希望对大家有所帮助。

一、常见家庭电器电路的认识和简单安装

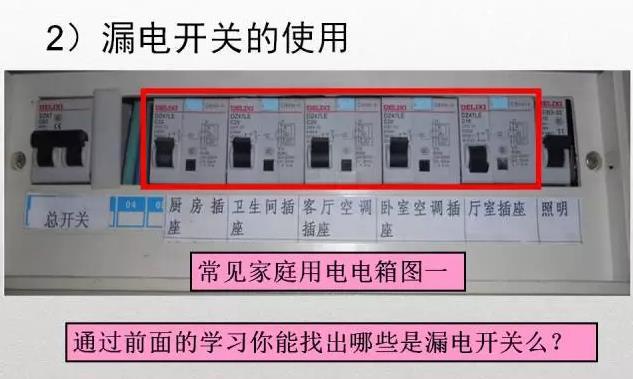

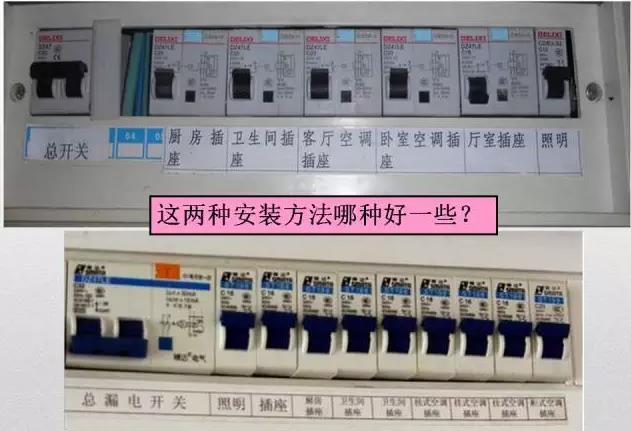

1、家用漏电开关的认识和安装

1）认识漏电开关

漏电开关主要作用接通、断开电源电路；起漏电保护、短路保护、过电流和过载保护功能。

既然漏电开关比空气开关好，具有漏电保护功能，那为什么有些地方还是用空气开关呢？

二、家庭用电常见故障及维修

家庭供电原理图

开路

如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

短路

如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；

火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

过载

电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。（加速线路老化）

电路接触不良

如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）

电路本身连接错误而引起故障

如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了、一用电漏电开关就跳闸。

线路漏电

经常无缘无故跳闸，换了新的空开，过不多久还跳。有时跳完能推上去，有时跳完一推上去就蹦下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。



检修开路

先用测电笔检查总闸刀开关处。如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。要是专业电工师傅上门维修，基本用万用表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开咯！排除方法，线路检修，顺藤摸瓜，线路接头处、开关、插座、灯具的端子压接处、通过敲打找到断点，除去虚连打火氧化层，从新接驳好，多层绝缘胶布处理，正常使用。

验电笔

万用表

检修短路

电路短路故障维修，需要专业电工师傅用到专业工具，常用到的工具有，万用表或钳型电流表、摇表（使用时会有电压产生）、操作步骤：打开配电箱，拆卸下负载端，用电阻档分别测量火线对地阻值、零线对地阻值。测量阻值无反应，说明阻值无穷大，线路完好！如电阻档位有反应，说明线路绝缘有损坏。最好建议客户换线、要么只能做零线使用不能再继续做火线使用。短路也多发生在灯具电子元器件、各种配件电路板上，在电阻档无法测量的情况下，只有通过逐步送电的方式，找到故障点在分开排查。家庭常见短路设备有排油烟机，电风扇（大部分都是电机线圈短路），引起开关跳闸。

摇表（其实开路短路都可测量）

检修线路漏电

线路漏电是电路短路的前奏，出现隐患必须根除，处理方式等同于短路维修。

漏电 如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。家庭常见漏电设备有冰箱，洗衣机，饮水机。

以上内容来源网络，由微信公众号：建筑水电知识平台（AZPT991） 整理，如果想继续学习更多水电知识和安装视频可关注我们！

猜你喜欢

小心水电改造误区三大方面，看看你家的隐蔽工程有没有躺枪？

涨姿势！生活用电之如何区分火线、零线、地线？强电和弱电？

天天都能接触到漏电断路器，关于断路器保护的知识你不一定全知道

低压电器元件的拆装工艺及维修方法

（一）相关理论知识

一）组合开关

1、用途：接通或分断电路，换接电源或负载，测量电压及控制小容量电机的正反转。

2、分类：按极数分有单极、双极和三极，按层数分有三层、六层等。

图1

3、选择：组合开关一般用于电热、照-明电路中，其额定电流应等于或大于被控制电路中各负载电流的总和。若控制小容量电动机不频繁的全压启动，应取电动机额定电流的1.5～2.5倍。

二）熔断器

1、用途：短路保护。

2、分类：按结构形式可分为开启式、半封闭式、封闭式；按外壳内有无填料可分为有填料式和无填料式；按熔体的替换和装拆情况可分为可拆式和不可拆式。

图2

（3）选择：用于输配电线路时，熔体的额定电流应等于或小于线路的安全电流。

用于一台电动机负载的短路保护应按下式选用：Ier≥KIs,

式中Ier——熔体的额定电流；K——系数，取0.25～0.45；Is——电动机启动电流。

用于多台电动机负载的短路保护应按下式选用：Ier≥KIs1+ΣIn(n-1),

式中Is1——容量最大的一台电动机的启动电流；ΣIn(n-1)——其余电动机额定电流之和。

三）按钮

1、用途：发出改变电力拖动的控制动作的命令，如启动、停止等。

2、分类：分开启式、防护式、钥匙式等。

图3

3、选择：可根据使用场合、操作需要的触头数目及区别的颜色来选择适合的按钮。

四）接触器

1、用途：频繁地远距离接通和分断主电路或控制大容量电路。

2、分类：分直流接触器和交流接触器。

图4

3、交流接触器的选择：

①交流接触器的额定电压应大于或等于负载的额定电压。

②交流接触器主要用于电力拖动中异步电动机的启动，其额定电流应大于或等于电动机的额定电流。如作电动机频繁启动或反接制动的控制时，应将交流接触器的额定电流降一级使用。

③交流接触器如用作通断电流较大及通断频率过高的控制时，应选用其额定电流大一级的使用。

④交流接触器线圈额定电压的选择：当线路简单、使用电器较少时，可选用380V或220V的电压线圈；当线路复杂、使用电器较多时，可选用36V、11OV或127V的电压线圈。

五）热继电器

1、用途：用于电动机及电气设备的过载保护。

2、分类：可分为普通双金属片式热继电器和带差动式缺相保护的热继电器。根据热元件的相数，可分为两相结构和三相结构。

图5

3、选择：

①对于一般轻载启动、长期工作的电动机或间断长期工作的电动机，可选择两相结构的热继电器；当电源电压平衡性较差、工作环境恶劣或很少有人看管时，可选择三相结构的热继电器；对于三角形接线的电动机，可选择带断相保护装置的热继电器。

②热继电器的额定电流应大于电动机额定电流。一般电动机启动电流为其额定电流的6倍，启动时间不超过5s时，热元件整定电流要调节到等于电动机的额定电流。如电动机的启动时间较长或启动冲击负载时，热元件整定电流可调节到电动机额定电流的1.1～1.15倍。

六）小型变压器的拆装技巧

一些初学者面对变压器，不知如何下手，才能妥善拆下铁心，而且不伤及线圈和骨架。有采用破坏性的拆卸方式---用钢锯来锯开线包，或者用崭子崭开线包。

在拆除变压器铁芯前，必须记录原始数据，作为重绕变压器的依据。所需记录的数据包括：铭牌数据（型号、相数、容量、主副边电压、连接组、绝缘等级等）、绕组数据（导线规格、匝数、尺寸、引出线规格与长度等）、铁芯数据（形状、尺寸、厚度、叠压方式等）。

拆卸铁芯的步骤为：拆除外壳与接线柱→拆除铁芯夹板或铁轭→用螺丝刀把粘合在一起的硅钢片撬松→用钢丝钳将硅钢片一一拉出→对硅钢片进行表面处理→将硅钢片片依次叠放并妥善保管。

这里介绍一个简单而有效的方法，只需要一把平口起子和一把老虎钳，当然，如果有小台虎钳更好。如果有台钳，就把变压器夹在上面，不是全夹，夹住大部分，留出若干片铁心（至少3～5片）不夹。没有台钳，可以找块木版，把变压器放在上面，边缘也是留出几片铁心的位置悬空。如图3-2-6。

图6

接下来用起子对着最外面的一两片铁心，用老虎钳敲起子，开始不要用蛮力，在铁心两端敲击后，最外侧的铁心开始松动。当然，没有台钳，就可以请人从上面按住变压器，或者自己用脚踩住。如图3-2-7。

图7

接下来用起子慢慢连敲带撬，让那一两片铁心加大位移，直到从线包中完全脱离出来。如图3-2-10。

把对侧的那两片也敲出来，这下铁心就没有那么紧了，重复上面的步骤，再敲出一两片来，就不会很困难了。如图3-2-11。

图8
