电冰箱冷凝器及蒸发器的检测与更换方法

一、电冰箱冷凝器的检测与代换

冷凝器是电冰箱中最主要的散热部件，通常位于电冰箱的背部，依靠空气自 然对流，实现能量交换。冷凝器的结构和工作原理示意图，如下图所示。

1.电冰箱冷凝器的检测方法

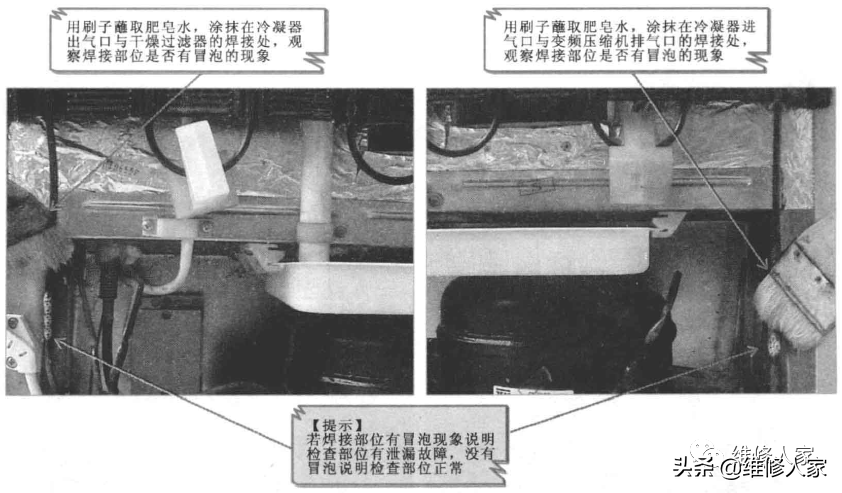

冷凝器的故障主要表现为泄漏或阻塞。通常，冷凝器的管口焊接处最容易出现泄漏问题，若怀疑冷凝器泄漏，应重点对焊接处进行检查。

导致冷凝器故障的原因主要有以下两点：

① 电冰箱位置放置不当，如离墙面过近，环境闭塞不利于散热；

② 长时间不清洁冷凝器，使得冷凝器外壁上沾满了厚厚的灰尘或污垢。

2.电冰箱冷凝器的代换方法

目前，很多变频电冰箱釆用内藏式冷凝器，一旦出现泄漏或堵塞情况，检修比较困难, 这时往往将原来的内藏式冷凝器废弃，安装一个与变频电冰箱背部面积差不多大小的外露式冷凝器。

安装更换方法如下：

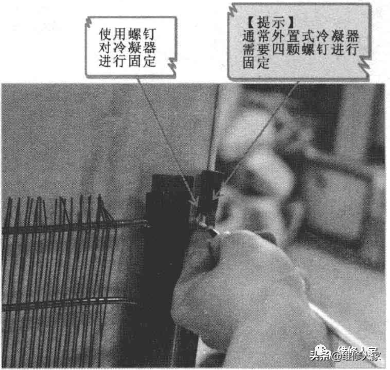

（1）按图所示，对新的外露式冷凝器进行安装。

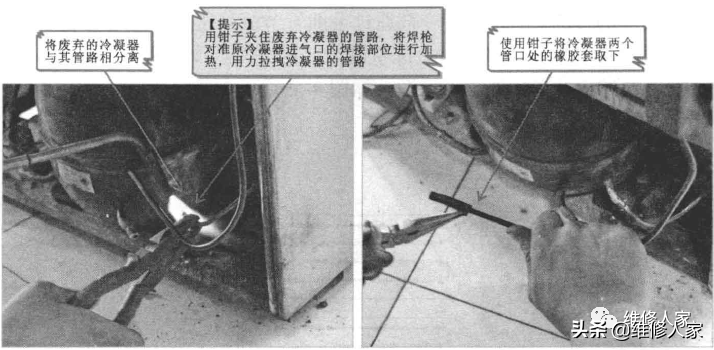

（2）对损坏冷凝器的管路进行拆焊。

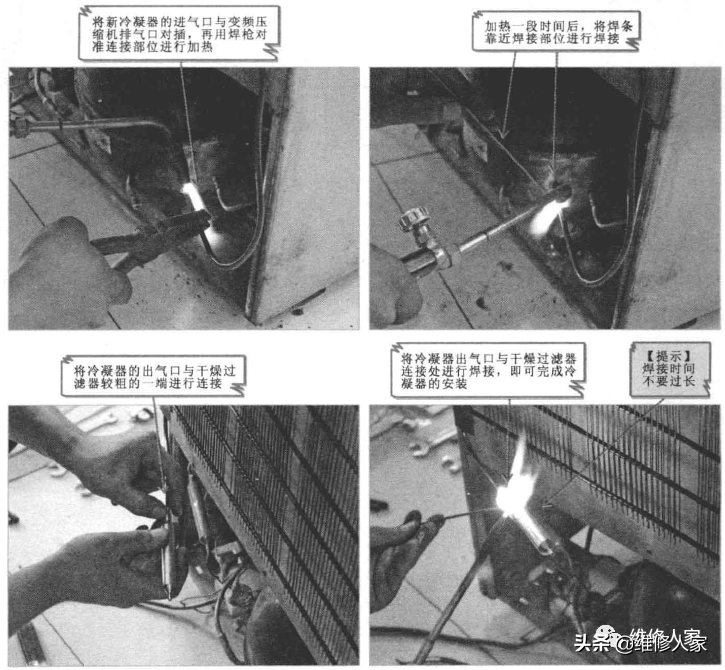

（3）对新的外露式冷凝器的管路进行焊接。

二、电冰箱蒸发器的检测与代换

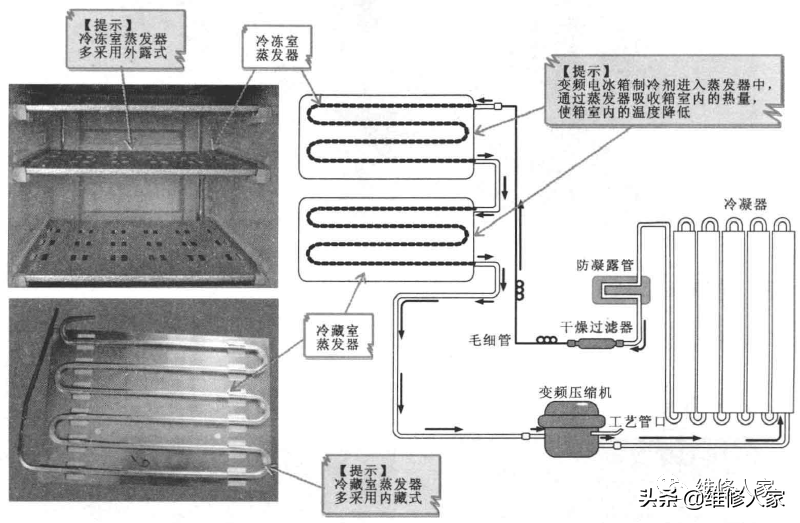

蒸发器是电冰箱制冷管路中的热交换部件，电冰箱通过制冷剂在蒸发器中的流通最终达到制冷的目的。电冰箱制冷剂通过毛细管节流降压后，首先通过冷冻室蒸发器, 通过冷冻室蒸发器吸收室内热量，对冷冻室制冷；再流入到冷藏室蒸发器中，对冷藏室进行制冷。蒸发器的结构及工作原理示意图，如下图所示。

1、.变频电冰箱蒸发器的检测方法

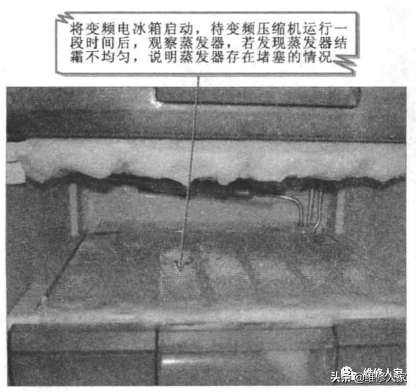

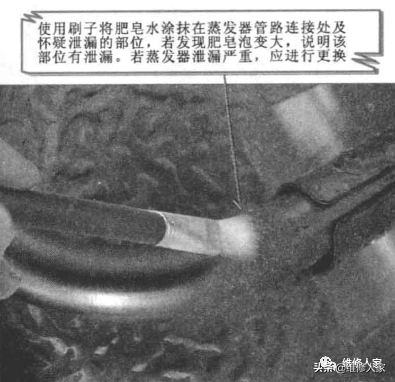

蒸发器最常见的故障是堵塞或泄漏，为了确定蒸发器是否出现故障，可通过对制冷管路的各连接部分进行检査来判断。

2,变频电冰箱蒸发器的代换方法

若电冰箱中的蒸发器损坏，经过修补仍不能继续使用，此时需要用性能良好的蒸发器进行更换。操作方法如下。

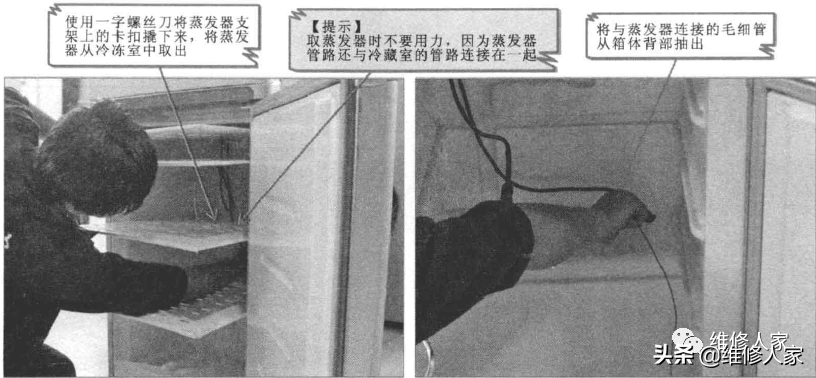

(1) 按图所示，拆卸损坏的蒸发器。

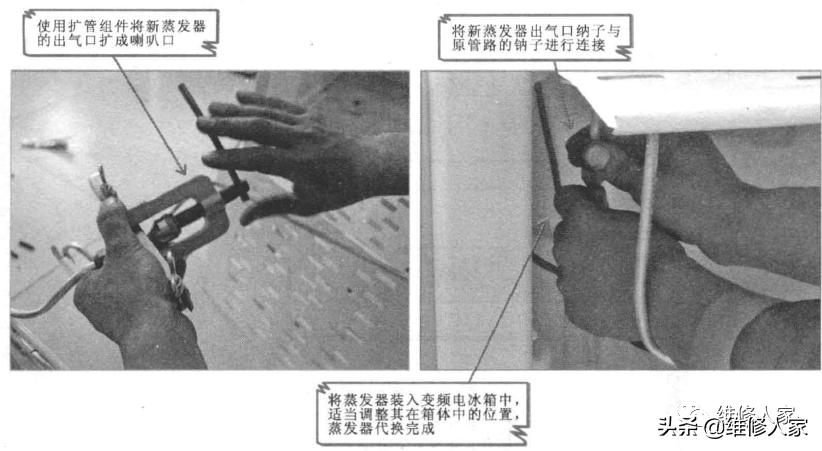

（2)代换损坏的蒸发器。

冰箱更换压缩机操作及注意事项

一、冰箱压缩机损坏形式和现象

1、不排气,现象:压机运转正常但不制冷。

2、排气差,现象:同上。

3、吊簧脱落,现象:制冷正常,但发出”咣当”金属碰撞声。

4、卡缸,现象:灯亮,但压机不启动,并发出断续的”哒哒”保护声。

5、线圈绕组开路.现象:灯亮,压机不工作。

二、压机故障诊断

1、压机不排气

插上电源,运行10-20分钟后,右手持管刀或刻丝钳打开工艺管,观察瞬间有无有无制冷剂排出,随即用左手拇指堵住压机工艺管口感觉有无吸气感,来判断压机排气是否正常。

①瞬间有大量制冷剂排出,98%是压机不排气。

②瞬间有少量制冷剂排出,说明压机工作效率低。

③瞬间无制冷剂排出,用食指堵住工艺口,有吸力感,压机排气正常。

2、压机有漏

故障判断,在遇到制冷差,对高低压打压均未发现漏,且压机原工艺管口焊接良好,才考虑压机可能有漏点。

原因: 压机长期运行发生震动,造成高,低管根部,原焊接口出现裂缝,或压机接线柱及压机上下外壳焊缝处出现漏,导致制冷剂泄漏.方法:高低压口焊死,从工艺管口对压机加注氮气,打压12公斤力/平方厘米,观察24小时,如有变化,说明有漏点。

3、压机卡缸,吊簧脱落

判断较简单,在此不叙述了。

三、压机的拆卸步骤

1、打开工艺管口放气,即用管刀或刻丝钳打开压机工艺管口,放掉制冷济。

2、拆下压机附件,用平头改锥撬开附件盒固定簧片,取下附件盒,然后分别取下启动器,过载保护器。

3、将高,低压管路分别从压机高,低压口焊下.以使压机与制冷管路分开。

4、拆下压机固定螺丝或卡子并保存好。

5、水平取下压机,双手抱住压机,水平移出压机,严禁压机倒置或倾角过大。

6、正置压机,用压机堵子封好,防止脏物进入压机。

四、压机安装步骤:(拆卸逆过程)

1、压机正置,且水平移动放置于原固定位置。

2、安装好压机4个固定螺丝或卡子。

3、将制冷系统高,低压管口焊接口用零号砂纸打磨干净,以露出金属本色为准,打磨位置在焊接口1厘米范围内,打磨时应管口向下,以防止金属屑或其他脏物进入制冷管路。

4、取下压机高低压管口防尘帽,将系统高低压管口,对应插入压机高低压管口,插入深度在1厘米左右。

5、焊接好高低压管路,安装好压机附件,附件盒及卡子。

五、注意事项

1、安装和拆卸时应尽量保持压机水平,倾斜角小于30度,否则易造成压机吊簧脱离。

2、防止在安装和拆卸过程中,压机排气口,吸气口,工艺管口中进入异物,从而导致新的压机故障。

3、焊接压机各管口时,应用黄铜焊条进行焊接。

4、焊接过程要快速,温度不要过高,尽量不要反复焊接,以防止压机管口出现焊堵,焊漏,或者焊口氧化导致无法焊接。

5、更换压机功率要相同。

6、更换压机结构要相同(活塞式和旋转式压机不能通用。

7、无氟压机和有氟压机不能代用。

8、维修场地要求

①使用环境清洁,通风条件好,面积在6平米以上。

②维修场地应配置防火设施。

③维修场地较小(6-10平米),氧气,乙炔瓶放置在另外房间内,20平米以上氧气,乙炔瓶最好分开放置,相隔3米以上。

④维修场地通风不好,要安装排风扇。
