基本电子元器件检测方法

元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：

1、固定电阻器的检测。

A、将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。

B、注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。

4、电位器的检测。

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。

A、用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。

B、检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、“2”(或“2”、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。

5、正温度系数热敏电阻(PTC)的检测。

检测时，用万用表R×1挡，具体可分两步操作：

A、常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

B、加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。

6、负温度系数热敏电阻(NTC)的检测。

(1)、测量标称电阻值Rt

用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：

A、Rt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。

B、测量功率不得超过规定值，以免电流热效应引起测量误差。

C、注意正确操作。测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。

(2)、估测温度系数αt

先在室温t1下测得电阻值Rt1，再用电烙铁作热源，靠近热敏电阻Rt，测出电阻值RT2，同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。

7、压敏电阻的检测。

用万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。若所测电阻很小，说明压敏电阻已损坏，不能使用。

8、光敏电阻的检测。

A、用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。

B、将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减些，此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。

C、将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。

二、电容器的检测方法与经验

1、固定电容器的检测

A、检测10pF以下的小电容

因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

B、检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小，可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆动幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

C、对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

2、电解电容器的检测

A、因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。

B、将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大幅度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。

C、对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。

D、使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。

3、可变电容器的检测

A、用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松有时紧甚至有卡滞现象。将转轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。

B、用一只手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器，是不能再继续使用的。

C、将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。

三、电感器、变压器检测方法与经验

1、色码电感器的的检测

将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。根据测出的电阻值大小，可具体分下述三种情况进行鉴别：

A、被测色码电感器电阻值为零，其内部有短路性故障。

B、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

2、中周变压器的检测

A、将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。

B、检测绝缘性能

将万用表置于R×10k挡，做如下几种状态测试：

(1)初级绕组与次级绕组之间的电阻值；

(2)初级绕组与外壳之间的电阻值；

(3)次级绕组与外壳之间的电阻值。

上述测试结果分出现三种情况：

(1)阻值为无穷大：正常；

(2)阻值为零：有短路性故障；

(3)阻值小于无穷大，但大于零：有漏电性故障。

3、电源变压器的检测

A、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

B、绝缘性能测试。用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与各次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。否则，说明变压器绝缘性能不良。

C、线圈通断的检测。将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。

D、判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。再根据这些标记进行识别。

E、空载电流的检测。

(a)、直接测量法。

将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10％～20％。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变压器有短路性故障。

(b)、间接测量法。

在变压器的初级绕组中串联一个10/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。

F、空载电压的检测。将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组≤±10％，低压绕组≤±5％，带中心抽头的两组对称绕组的电压差应≤±2％。

G、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质量较好，允许温升还可提高。

H、检测判别各绕组的同名端。在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压器时，参加串联的各绕组的同名端必须正确连接，不能搞错。否则，变压器不能正常工作。

4、电源变压器短路性故障的综合检测判别。

电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常。通常，线圈内部匝间短路点越多，短路电流就越大，而变压器发热就越严重。检测判断电源变压器是否有短路性故障的简单方法是测量空载电流(测试方法前面已经介绍)。存在短路故障的变压器，其空载电流值将远大于满载电流的10％。当短路严重时，变压器在空载加电后几十秒钟之内便会迅速发热，用手触摸铁心会有烫手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。

家用电器损坏怎么办？一个万用表，教你搞定所有元器件检测

昨天X君有事，放了大家鸽子，今天送点干货给大家。

平时你的电脑、笔记本、家用电视机、甚至饮水机泡茶电水壶都有集成电路来控制，那么当它损坏之后拿去维修，维修师傅是怎么检测出问题的呢？今天X君就带大家认识万用表这个工具。

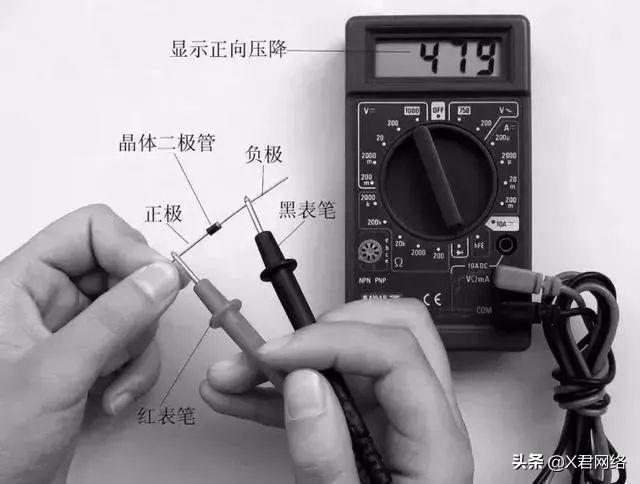

数字万用表是一种比较简单的测量仪器，电子工程师的必备工具。本文就教大家用数字万用表检测元器件是否正常的方法。数字万用表可以用来检测电阻、电容、电流、二极管、三极管、MOS场效应管等元器件特性。

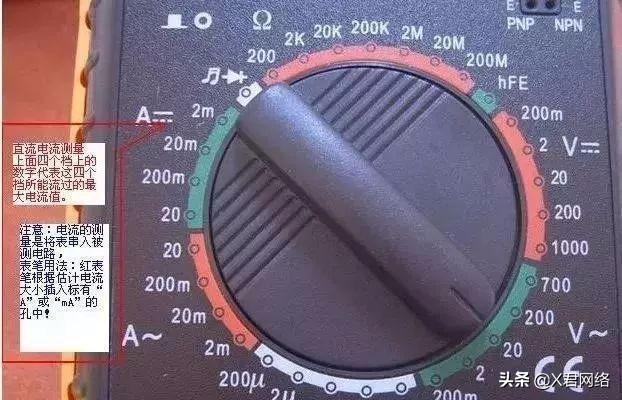

数字万用表功能介绍：

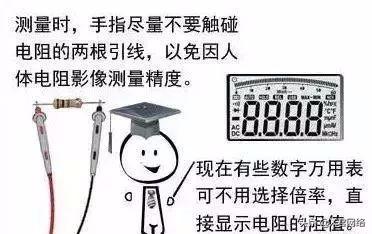

1.测电阻阻值

a.先把万用表调到欧姆挡（欧姆是电阻阻值的单位），选择一个合适量程（一般选取10K或者20K）。

b.把万用表的红黑表笔分别放到电阻的两端（电阻不分正负），然后观察万用表的读数即可，如果没有读数，可能是因为量程选小了，选择大量程重新测量即可。

2.光敏电阻好坏的检测

检测时将万用表拨到R×1kΩ挡，把光敏电阻的受光面与入射光线保持垂直，于是在万用表上直接测得的电阻就是亮阻。再把光敏电阻置于完全黑暗的场所，这时万用表所测出的电阻就是暗阻。如果亮阻为几千欧至几十干欧，暗阻为几至几十兆欧，说明光敏电阻是好的。

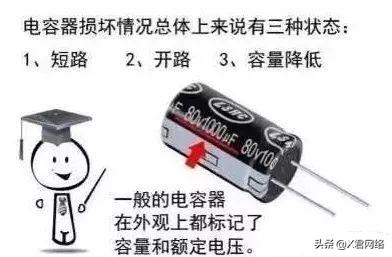

3.测电容容值

a.先把万用表调到电容挡位，一般测量电容的就一个量程。

b.把万用表的红黑表笔分别放到电容的两端，然后观察万用表的读数即可。注意有的电容有正负极（例如电解电容，一般是长脚为正，短脚为负），所以当要测量有正负极的电容的时候，要红表笔接正，黑表笔接负。

4.判断晶振的好坏

先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。

5.测整流电桥各脚的极性

万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。

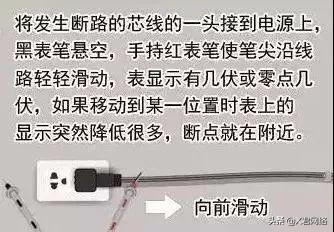

6.检测线路断点

先把万用表调到交流2V档位。

7.单向晶闸管检测

可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻，如果找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。测量控制极(G)与阴极[C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路；测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大；

测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。

8.双向晶闸管的极性识别

双向晶闸管有主电极1、主电极2和控制极，如果用万用表R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。而当黑表笔接主电极1。红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。

9.三极管电极的判别

对于一只型号标示不清或无标志的三极管，要想分辨出它们的三个电极，也可用万用表测试。先将万用表量程开关拨在R×100或R×1k电阻挡上。红表笔任意接触三极管的一个电极，黑表笔依次接触另外两个电极，分别测量它们之间的电阻值，若测出均为几百欧低电阻时，则红表笔接触的电极为基极b，此管为PNP管。若测出均为几十至上百千欧的高电阻时，则红表笔接触的电极也为基极b，此管为NPN管。

在判别出管型和基极b的基础上，利用三极管正向电流放大系数比反向电流放大系数大的原理确定集电极。任意假定一个电极为c极，另一个电极为e极。将万用表量程开关拨在R×1k电阻挡上。对于：PNP管，令红表笔接c极，黑表笔接e极，再用手同时捏一下管子的b、c极，但不能使b、c两极直接相碰，测出某一阻值。然后两表笔对调进行第二次测量，将两次测的电阻相比较，对于：PNP型管，阻值小的一次，红表笔所接的电极为集电极。对于NPN型管阻值小的一次，黑表笔所接的电极为集电极。

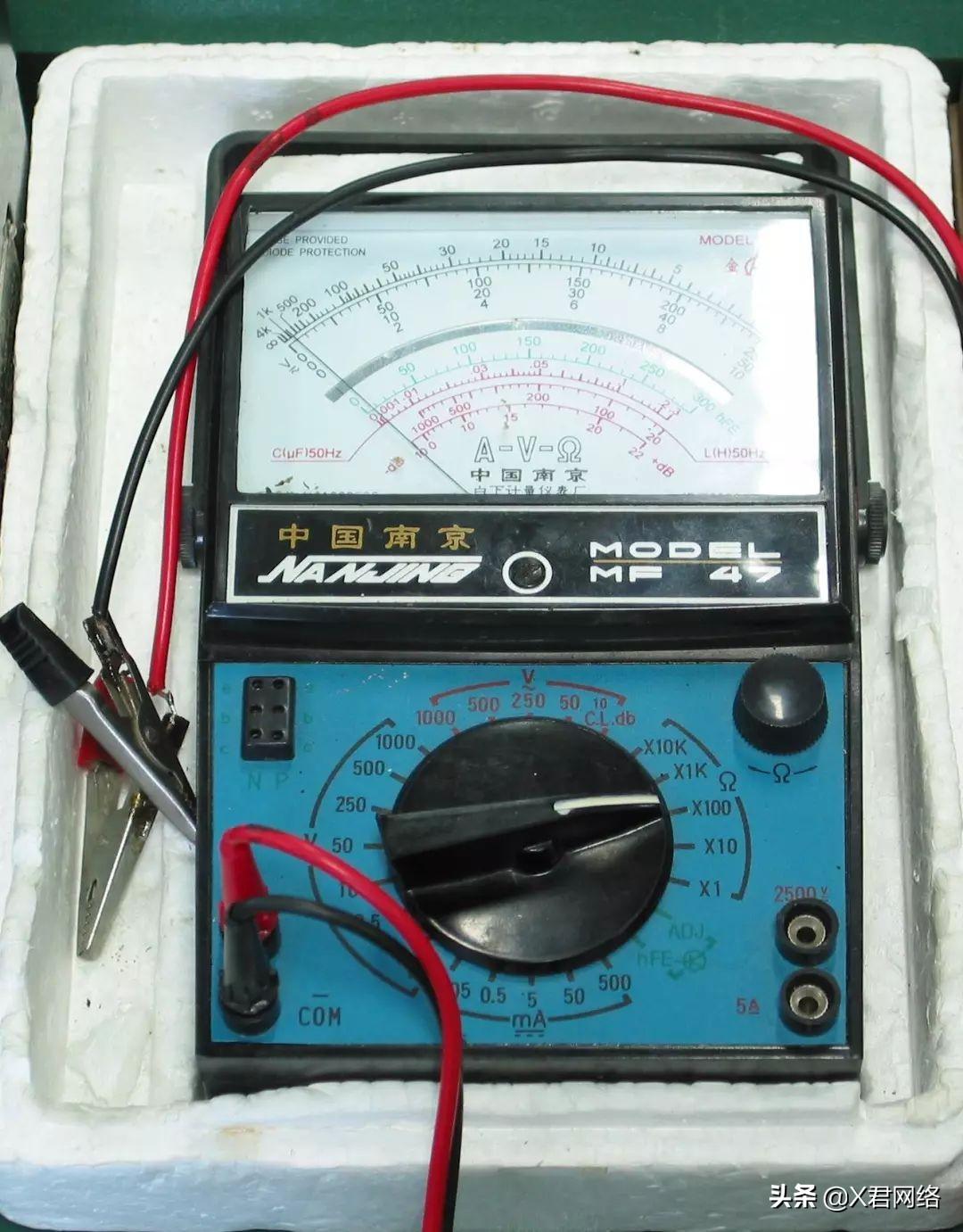

10.测量大容量电容的漏电电阻

用500型万用表置于R×10或R×100挡，待指针指向最大值时，再立即改用R×1k挡测量，指针会在较短时间内稳定，从而读出漏电电阻阻值。

11.检查发光数码管的好坏

先将万用表置R×10k或R×l00k挡，然后将红表笔与数码管(以共阴数码管为例)的“地”引出端相连，黑表笔依次接数码管其他引出端，七段均应分别发光，否则说明数码管损坏。

12.判别结型场效应管的电极

将万用表置于R×1k挡，用黑表笔接触假定为栅极G的管脚，然后用红表笔分别接触另外两个管脚，若阻值均比较小(5～10 Ω)，再将红、黑表笔交换测量一次。如阻值均大(∞)，说明都是反向电阻(PN结反向)，属N沟道管，且黑表笔接触的管脚为栅极G，并说明原先假定是正确的。若再次测量的阻值均很小，说明是正向电阻，属于P沟道场效应管，黑表笔所接的也是栅极G。若不出现上述情况，可以调换红、黑表笔，按上述方法进行测试，直至判断出栅极为止。一般结型场效应管的源极与漏极在制造时是对称的，所以，当栅极G确定以后，对于源极S、漏极D不一定要判别，因为这两个极可以互换使用。源极与漏极之间的电阻为几千欧。

13.判断无符号电解电容极性

先将电容短路放电，再将两引线做好A、B标记，万用表置R×100或R×1k挡，黑表笔接A引线，红表笔接B引线，待指针静止不动后读数，测完后短路放电；再将黑表笔接B引线，红表笔接A引线，比较两次读数，阻值较大的一次黑表笔所接为正极，红表笔所接为负极。

14.电位器的好坏判别

先测电位器的标称阻值。用万用表的欧姆挡测“1”、“3”两端(设“2”端为活动触点)，其读数应为电位器的标称值，如万用表的指针不动、阻值不动或阻值相差很多，则表明该电位器已损坏。再检查电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆挡测“1”、“2”或“2”、“3”两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，此时电阻应越小越好，再徐徐顺时钟旋转轴柄，电阻应逐渐增大，旋至极端位置时，阻值应接近电位器的标称值。如在电位器的轴柄转动过程中万用表指针有跳动瑚象，描踢活动触』点接触不良。

15.判别红外接收头引脚

万用表置R×1k挡，先假设接收头的某脚为接地端，将其与黑表笔相接，用红表笔分别测量另两脚电阻，对比两次所测阻值(一般在4～7k Q范围)，电阻较小的一次其红表笔所接为 5V电源引脚，另一阻值较大的则为信号引脚。反之，若用红表笔接已知地脚，黑表笔分别测已知电源脚及信号脚，则阻值都在15kΩ以上，阻值小的引脚为 5V端，阻值偏大的引脚为信号端。如果测量结果符合上述阻值则可判断该接收头完好。

16.测发光二极管

取一个容量大于100“F的电解电容器（容量越大，现象越明显），先用万用表R×100挡对其充电，黑表笔接电容正极，红表笔接负极，充电完毕后，黑表笔改接电容负极，将被测发光二极管接于红表笔和电容正极之间。如果发光二极管亮后逐渐熄灭，表明它是好的。此时红表笔接的是发光二极管的负极，电容正极接的是发光二极管的正极。如果发光二极管不亮，将其两端对调重新接上测试，还不亮，表明发光二极管已损坏。

17.光电耦合器检测

万用表选用电阻R×100挡，不得选R×10k挡，以防电池电压过高击穿发光二极管。红、黑表笔接输入端，测正、反向电阻，正常时正向电阻为数十欧姆，反向电阻几千欧至几十千欧。若正、反向电阻相近，表明发光二极管已损坏。万用表选电阻R×1挡。红、黑表笔接输出端，测正、反向电阻，正常时均接近于∞，否则受光管损坏。万用表选电阻R×10挡，红、黑表笔分别接输入、输出端测发光管与受光管之间的绝缘电阻(有条件应用兆欧表测其绝缘电阻，此时兆欧表输出额定电压应略低于被测光电耦合器所允许的耐压值)，发光管与受光管问绝缘电阻正常应为∞。

18.激光二极管好坏检测

拆下激光二极管，测量其阻值，正常情况下反向阻值应为无穷大，正向阻值在20kΩ～40kΩ。如果所测的正向阻值已超过50kΩ，说明激光二极管性能已下降；如果其正向阻值已超过90kΩ，说明该管已损坏，不能再使用了。

本期总结：

这期说的内容有点多，有点复杂，需要大家慢慢消化，后期X君会根据实际损坏元件来教大家如何一步一步检测故障点，如何维修，今天只是让大家熟悉万用表的用法和理解集成元件各部件检测方法。
