电子元器件的拆卸技巧

1、用眼药水瓶吹锡拔除多脚元件取一只用完了的塑料眼药水瓶,将它洗净待用。用电烙铁将元件脚上的锡烫化,边烫边用眼药水瓶对准吹气,烫化了的锡珠便掉了下来。

2、用活动铅笔拔除多脚元件

找0.7或0.9活动铅笔一支,把笔芯退出,先用电烙铁烫化要拆除的元件脚焊锡,再用活动铅笔笔头套住元件脚,并一边旋转一边往印制线路板上压,使元件脚与印制线路板分离,然后移去烙铁,两秒钟后移去活动笔头,这样,一个元件脚就悬空了。用同样的方法,使所有的元件脚都悬空,这只元件就可轻而易举地拔下来。

此种方法如果能熟练运用,比吸锡电烙铁效果还好。若是活动铅笔笔头外径比印制线路板上的元件焊盘孔稍大一些,可以把活动铅笔笔头磨细些,使之刚好能套住元件脚,同时又可插入焊盘孔为度。

3、用钢笔杆吹除焊锡拔除多脚元件

取一支钢笔,将钢笔笔帽、笔头等卸下,仅留取笔杆。如果笔杆底下无小孔眼,可钻取一只Ф1.5~2mm的小孔,作为“吹气筒”。用20W电烙铁将集成电路焊脚的焊锡化开,然后用“吹气筒”对准焊点用力吹气,即可将焊锡吹开,化开一脚,吹尽一脚,全部管脚的焊锡吹开后,即可将这只多脚元件拔出印制线路板。

4、巧拆多脚元器件

用裸铜线弯制成如图7——23所示的形状,就制作成拆卸多脚元器件的“中继化锡头”。将它们用电烙铁加热上锡,把它放在相应形状的多脚元器件的焊点上,用电烙铁加热这些“中继化锡头”,通过“中继化锡头”传热,使多脚元器件的焊点均匀得以加热、化锡,于是便可轻轻地拔下这只多脚元器件。

5、用鳄鱼夹拆卸元件

在拆卸旧元件时,往往是右手持电烙铁去熔化焊点,左手的拇指与食指去拉元件。但加热的元件十分烫手,若用鳄鱼夹夹持拆卸元件,就可免受皮肉之苦。 这时右手还是持烙铁熔化焊点,左手拉动鳄鱼夹,元件便会轻而易举地拆下来了。

6、多脚微型封装集成电路的更换

贴片式微型封装集成电路已广泛应用到各种电子产品中。业余电子迫好者在遇到这类集成电路损坏时,由于不易拆卸往往感到修理困难。

可采用以下方法：准备一块放大镜,用铁丝为它做一个支架,根据自己的视力,奖放大镜固定在距桌面上的一定高度,拆焊操作在放大镜下进行。

先用锋利的刻刀,缓缓刻划集成电路各边,使引脚从集成电路块上断开,取下损坏的集成电路。然后,在放大镜下,用尖烙铁头压住线路板上断引线,使锡熔化,左手持尖摄子取下各断引脚。最后,将待换的新集成电路引脚上锡,在放大镜下把它按正确顺序放置在相应的焊点处,持尖摄一根一根地焊牢即妥。

低压电器元件的拆装工艺及维修方法

（一）相关理论知识

一）组合开关

1、用途：接通或分断电路，换接电源或负载，测量电压及控制小容量电机的正反转。

2、分类：按极数分有单极、双极和三极，按层数分有三层、六层等。

图1

3、选择：组合开关一般用于电热、照-明电路中，其额定电流应等于或大于被控制电路中各负载电流的总和。若控制小容量电动机不频繁的全压启动，应取电动机额定电流的1.5～2.5倍。

二）熔断器

1、用途：短路保护。

2、分类：按结构形式可分为开启式、半封闭式、封闭式；按外壳内有无填料可分为有填料式和无填料式；按熔体的替换和装拆情况可分为可拆式和不可拆式。

图2

（3）选择：用于输配电线路时，熔体的额定电流应等于或小于线路的安全电流。

用于一台电动机负载的短路保护应按下式选用：Ier≥KIs,

式中Ier——熔体的额定电流；K——系数，取0.25～0.45；Is——电动机启动电流。

用于多台电动机负载的短路保护应按下式选用：Ier≥KIs1+ΣIn(n-1),

式中Is1——容量最大的一台电动机的启动电流；ΣIn(n-1)——其余电动机额定电流之和。

三）按钮

1、用途：发出改变电力拖动的控制动作的命令，如启动、停止等。

2、分类：分开启式、防护式、钥匙式等。

图3

3、选择：可根据使用场合、操作需要的触头数目及区别的颜色来选择适合的按钮。

四）接触器

1、用途：频繁地远距离接通和分断主电路或控制大容量电路。

2、分类：分直流接触器和交流接触器。

图4

3、交流接触器的选择：

①交流接触器的额定电压应大于或等于负载的额定电压。

②交流接触器主要用于电力拖动中异步电动机的启动，其额定电流应大于或等于电动机的额定电流。如作电动机频繁启动或反接制动的控制时，应将交流接触器的额定电流降一级使用。

③交流接触器如用作通断电流较大及通断频率过高的控制时，应选用其额定电流大一级的使用。

④交流接触器线圈额定电压的选择：当线路简单、使用电器较少时，可选用380V或220V的电压线圈；当线路复杂、使用电器较多时，可选用36V、11OV或127V的电压线圈。

五）热继电器

1、用途：用于电动机及电气设备的过载保护。

2、分类：可分为普通双金属片式热继电器和带差动式缺相保护的热继电器。根据热元件的相数，可分为两相结构和三相结构。

图5

3、选择：

①对于一般轻载启动、长期工作的电动机或间断长期工作的电动机，可选择两相结构的热继电器；当电源电压平衡性较差、工作环境恶劣或很少有人看管时，可选择三相结构的热继电器；对于三角形接线的电动机，可选择带断相保护装置的热继电器。

②热继电器的额定电流应大于电动机额定电流。一般电动机启动电流为其额定电流的6倍，启动时间不超过5s时，热元件整定电流要调节到等于电动机的额定电流。如电动机的启动时间较长或启动冲击负载时，热元件整定电流可调节到电动机额定电流的1.1～1.15倍。

六）小型变压器的拆装技巧

一些初学者面对变压器，不知如何下手，才能妥善拆下铁心，而且不伤及线圈和骨架。有采用破坏性的拆卸方式---用钢锯来锯开线包，或者用崭子崭开线包。

在拆除变压器铁芯前，必须记录原始数据，作为重绕变压器的依据。所需记录的数据包括：铭牌数据（型号、相数、容量、主副边电压、连接组、绝缘等级等）、绕组数据（导线规格、匝数、尺寸、引出线规格与长度等）、铁芯数据（形状、尺寸、厚度、叠压方式等）。

拆卸铁芯的步骤为：拆除外壳与接线柱→拆除铁芯夹板或铁轭→用螺丝刀把粘合在一起的硅钢片撬松→用钢丝钳将硅钢片一一拉出→对硅钢片进行表面处理→将硅钢片片依次叠放并妥善保管。

这里介绍一个简单而有效的方法，只需要一把平口起子和一把老虎钳，当然，如果有小台虎钳更好。如果有台钳，就把变压器夹在上面，不是全夹，夹住大部分，留出若干片铁心（至少3～5片）不夹。没有台钳，可以找块木版，把变压器放在上面，边缘也是留出几片铁心的位置悬空。如图3-2-6。

图6

接下来用起子对着最外面的一两片铁心，用老虎钳敲起子，开始不要用蛮力，在铁心两端敲击后，最外侧的铁心开始松动。当然，没有台钳，就可以请人从上面按住变压器，或者自己用脚踩住。如图3-2-7。

图7

接下来用起子慢慢连敲带撬，让那一两片铁心加大位移，直到从线包中完全脱离出来。如图3-2-10。

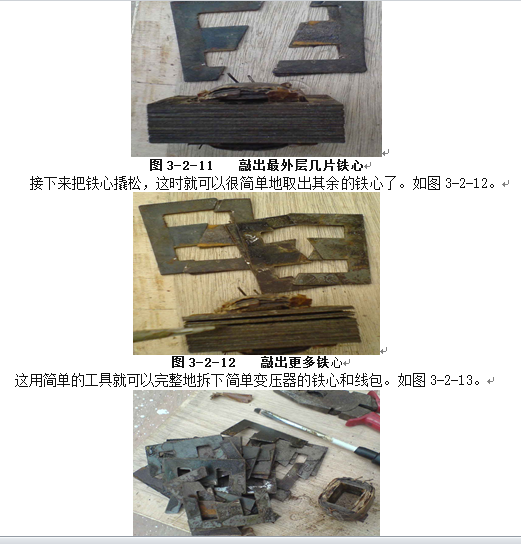

把对侧的那两片也敲出来，这下铁心就没有那么紧了，重复上面的步骤，再敲出一两片来，就不会很困难了。如图3-2-11。

图8
