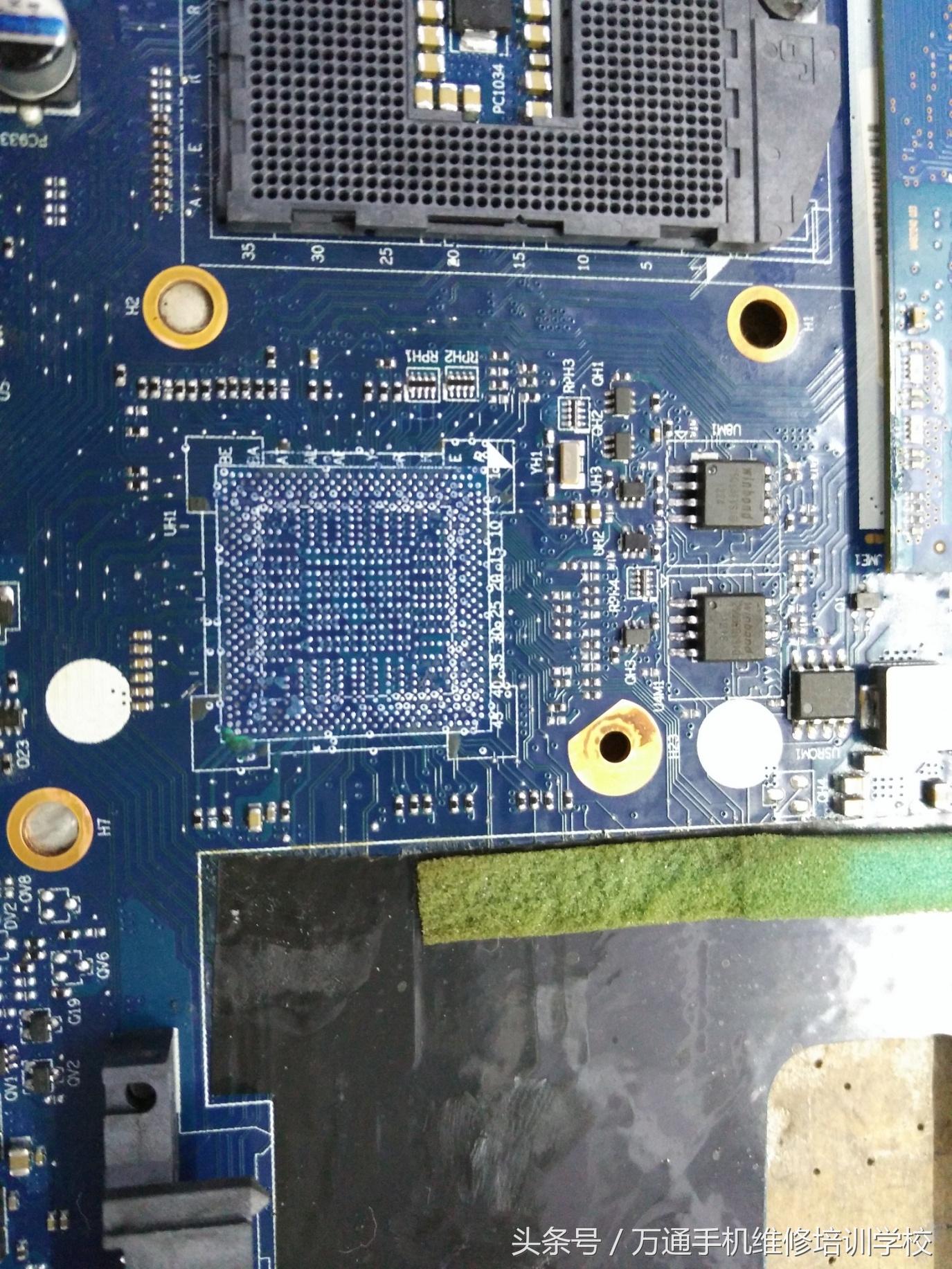

同行客户拿来一台ThinkPad E440说用着用着然后关机在开机就开不起来了。看了一下这机，有印象以前有修过这种故障的，直接报价换南桥有风险，要修再拆下去看，要是不修连拆都懒得拆。同意要修，拿过来看了一下后壳有贴了好多标，拆下来看了下板，上家就只刷过BIOS，其他都没动。上电触发到0.02，查EC各个条件都正常，EC86脚有动作，南桥的待机也都有了，RTC电路正常。。。
南桥没返回PM_SLP_S5，PM_SLP_S4，PM_SLP_S3.................看了一下有说是通病。。。。看来真的要换桥了

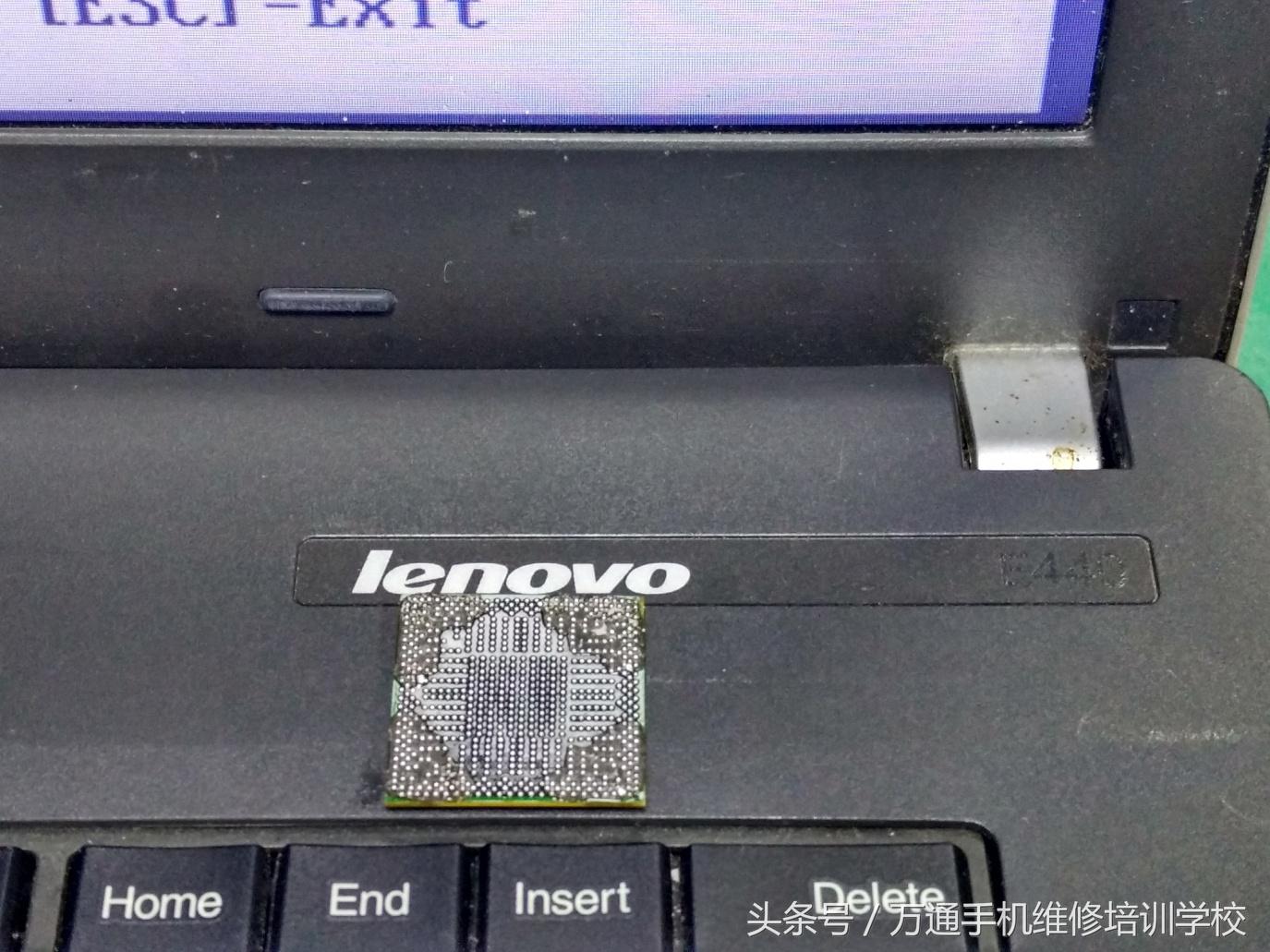

换上去之后，刷8M的那个BIOS,亮机，测试半天了，每次都能开起来。
THINKPAD E440 E431 E430。。。。。。这种板太薄了，太容易变形了，
原创维修案例，转载请注明出处，盗版可耻！
看大神二修16年款暗夜精灵2笔记本电脑，CPU复位之后软启动研究……
距离上一次维修战神二修机很久了！
在网上认识了一位做电子开发的工程师，给我介绍了一位做生意的客户。
说是手上有一台暗夜精灵2尸体机，需要我帮忙维修。
联系了之后，客户很爽快的把机器发过来了。
外观是这样的。
故障机外观
【主要配置】： i5-6300hq 加GTX965m显卡
【主板板号】： DAG35AMB8E0 REV:E
【故障现象】： 客户描述是用着用着突然坏了，找人修过，被动过显卡和BIOS，不插内存不报警，插了内存会报警。
【维修过程】：
拆开之后，裸板上电，电流能到1.3，插内存条之后，电流能到1.6。大概持续三秒之后，电流掉到1.1，初步判断读到内存。
由于上家动过BIOS，先去某宝买了工厂BIOS刷上之后，现象一样，排除BIOS故障。
从迅维论坛下载好点位地址，接下来开始进行测试：
先测内存条件2.5v，smbus上拉3.3，spdvcc3.3，vtt0.6，ref0.6，内存条件全部正常。
示波器测smbus，有持续波形，已经读到内存，说明刚开始的判断是正确的。
接下来测内存复位，注意看这个波形，很重要。
示波器显示波形
可以看到内存不断复位，复位波形没有全部抓到，其实除了这三个，还有几十个内存复位波形。
几十个内存复位闪过之后，电流也相应的从1.6降到1.1（此处有个小细节，降到1.1的时候，cpu供电也从1.0降到0.8。后面会有解释原因）
问了一下朋友，此波形，是反复跑内存，读取内存失败。
根据软启动时序：
1.CPU工作条件（供电：VCORE,VDDQ,VTT,VAXG,VCCPLL,VCCSA,REF...时钟，PG，复位。温度检测信号正常，连接桥的休眠信号）正常之后，CPU通过dmi总线连接桥，桥通过spi总线读取BIOS。
2。CPU读到BIOS之后，初始化芯片组。
3.桥通过SMBUS读取内存。 可以看到下面的波形，之前的步骤全部已完成。
波形图
通道1是smbus，通道2是CPU复位。
接下来再看软启动中关于内存的部分：
SMBUS读取内存之后，CPU内存驱动器发出we#（写允许）波形给内存，并开始在数据线上传输信号。
示波器测了一下we#无波形，CPU并没有发出正常读内存信号。
测了这么多，其实最终获得了一个重要信息：
内存条已经通过smbus认到，但是CPU却在内存复位之后，不能正常的与内存进行数据通讯。
因此才造成了桥不断的对内存条进行复位。桥发出内存复位的电路：
电路图
由于CPU的内存驱动器部分不正常工作，没有正常读取内存，CPU通过svid对CPU电压进行了调整，从正常的1.0v变成了0.8v。才会造成电流从1.6v降到1.1V的现象。
接下来就是找CPU的流程了，在某宝挑了很久之后，选了一家拆机的CPU，换上之后 正常亮机：
CPU
正常亮机
至此，维修结束！
本案例由迅维培训学员（如你似风）提供。
