如何正确的测试石英晶振以及需要注意的要素

在解析之前我们首先来了解一下石英晶振 ,石英晶体是一种天然的水晶制品,它被广泛应用于电话终端机,程控交换机, 移动电话,无线电话,传呼机,传真机,无线通信,微波通信,打印机,调制解调器,扫描仪。于录像机,。

摄像机,VCD,DVD,CD,数字像机和数字收音机等。家用电器如电冰箱,微波炉,

电饭锅,洗衣机,空调,机顶盒等。电子游戏机,对讲机,遥控器。汽车导航,功能控制,

电子地图,电子定位仪和汽车音响系统。计算机（主板,显卡,显示器,硬盘）及其周边设备

（鼠标,键盘,U盘,读卡器,摄像头,）,手机通讯,车载GPS,蓝牙无线传输等高精度电子领域.

一、石英晶振测试需准备的材料、零部件

1细纱手套

2待测石英晶体元件

设备及工装

1频率计(1×10-7)

2阻抗计（f：±5×10-6，R1：±10％）

3绝缘电阻测试仪(±20％)

4精密电容测试仪（±0.1％±0.003PF）

5恒温箱(±0.1℃)

6温度计(-50-+50℃,0-100℃)

7镊子(中号)

8各种电容夹具

9晶体插板

10器件测试回流焊（M6/M7/M8）

测试前准备工作

1将所需电子仪器接通电源,预热30分钟以上.

2查看技术条件,了解测试内容.

操作过程

二、绝缘电阻测试

1调整好绝缘电阻测试仪(电压100V±15V).

2用仪器表笔碰被测石英晶体元件的外壳与引线间(晶片电极引线),测量其之间的绝缘电阻.

3测得的绝缘电阻应符合产品标准,否则判为不合格.

三、并电容测试

1调整好精密电容测试仪

2用仪表笔测量被测石英晶体元件的并电容,测得的电容值应符合产品标准,否则判为不合格

四、谐振频率及谐振电阻的测试

基准温度条件下,石英晶体元件的谐振频率及谐振电阻的测试.

1将被测石英晶体谐振器放在基准温度(该产品标准所规定的温度)下至少放置1小时.

2调整好频率计阻抗计.

3在阻抗计上测试被测石英晶体元件的谐振频率,其值与标称频率之差应符合产品标准,否则为不合格.

4测石英晶体元件的谐振电阻,则在阻抗计上将石英晶体元件的谐振电阻与标准电阻相比较.

比较方法：

A高频石英晶体元件:

首先将与产品标准相符合的标准电阻插在阻抗计上,看其栅流幅度.

再将石英晶体元件插在阻抗计上看其栅流幅度(当石英晶体元件要求谐振电阻时

石英晶体元件直接插在阻抗计上,当石英晶体元件要求是负载谐振电阻时,则石英晶体元件插在电容夹具上,然后插在阻抗计上.)

如插石英晶体元件的阻抗计栅流大于插标准电阻时的阻抗计栅流,则判为合格,否则判为不合格.

B低、中频石英晶体元件

在阻抗计上用电位器测出负载谐振电阻（谐振电阻）值，然后插入晶体插孔，记下此时电压表指针位置。

实测石英晶体元件，若谐振时电压表指针位置超过4中位置时，则此晶体元件的阻值为合格，否则为不合格。

低温条件下石英晶体元件的谐振频率及谐振电阻的测试

1将石英晶体元件放在低温恒温箱内按产品标准工作温度的下限恒温半小时以上。

2重复上述相同工步。

3注：要求总频差时，用低温时实测频率与标准频率相减，要求温度频差时，用低温时实测频率与基准温度时实测频率相减，以下高温测试也如此。

4将被测石英晶体元件放在高温恒温箱内按产品标准工作温度的上限恒温半小时以上。

5重复上述相同工步。

五、串并间隔的测试（在常温条件下测试）

1调整好频率计，阻抗计。

2按产品标准在阻抗上分别测出被测石英晶体元件在两种（或多种）负载电容情况下的频率。

3计算出的频率差值，其值应符合产品标准，否则判为不合格。

注意事项

测试时频率计数：高频石英晶体元件以第三次显示的数字为准，中、低频石英晶体元件以第二次显示的数字为准。

六、为确保晶振在焊接方面不会出现的高温与加热速率影响品质，我们要求对晶振模拟焊接条件进行，由器件测试回流焊（力锋M系列测试回流焊）焊接高温测试，通过对晶振进行测试可确定出不良的晶振器件

七、上锡测试，通过将锡膏熔接其引脚，可抽测晶振引脚上锡是否良好。

遥控器的检测维修

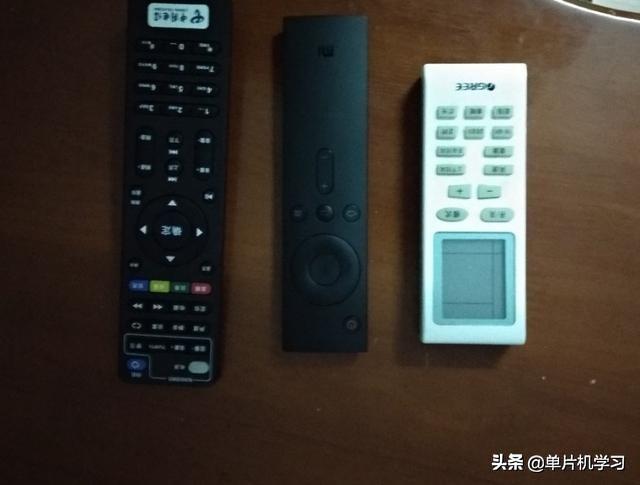

遥控器作为家用电器的标配，如空调、电视、机顶盒等都是其必不可少的配件之一个，每个家中或多或少都有三至四个。

遥控器在我们生活中起着重要的作用。虽然这些电器在没有遥控器时同样可以开机使用，但这只是相对于懂些电子知识的人而言，且大部分包括年轻人在没有遥控器时也会一筹莫展，更何况现在的电视都是老人使用居多(一是年轻人要上班，二是年轻人都离不开手机)。因此，遥控器的重要性可想而知。

遥控器的控制原理其实就是生产该电器的制造商生产时在该电器的控制芯片内部写入了与遥控器面板按键对应的二进制数据，当按下遥控器面板某按键时，通过遥控器上的红外发光管发射出频率为的红外光，对应电器上的红外接收管接收到后，转换成相应的二进制代码同芯片内既定功能的二进制数据比较对应后执行相应开关机、音量大小等功能的控制。

遥控器的故障现象多表现为一、遥控开不了机;二、遥控失灵，时好时坏;三、电池不耐用，既使新电池，也仅用三到五天便没有电。

遥控器的检修分两步进行，一是确认故障本身在于遥控器;二是在确认后对遥控器的修理。

1:如何区分是遥控器发射还是电器接收问题。

以前，在修理时，当用户单独送修一个遥控器时，都是拆开用万用表电流档在红外发射管两端来检测有无发射信号。这样既浪费用户的时间，也费去维修者精力。其实，现在智能手机的普及，且都带有照相功能，这就给我们检测遥控器带来了方便，每个人在家都可以完成。具体方法是打开手机照相功能，然后将遥控器发射头置于手机镜头内，按下遥控器面板上任意键，在手机镜头内便可观察到红外管所发红外光。由此便可简单区分遥控器好坏了。此方法仅对红外遥控检测可行。

2:遥控器的修理。

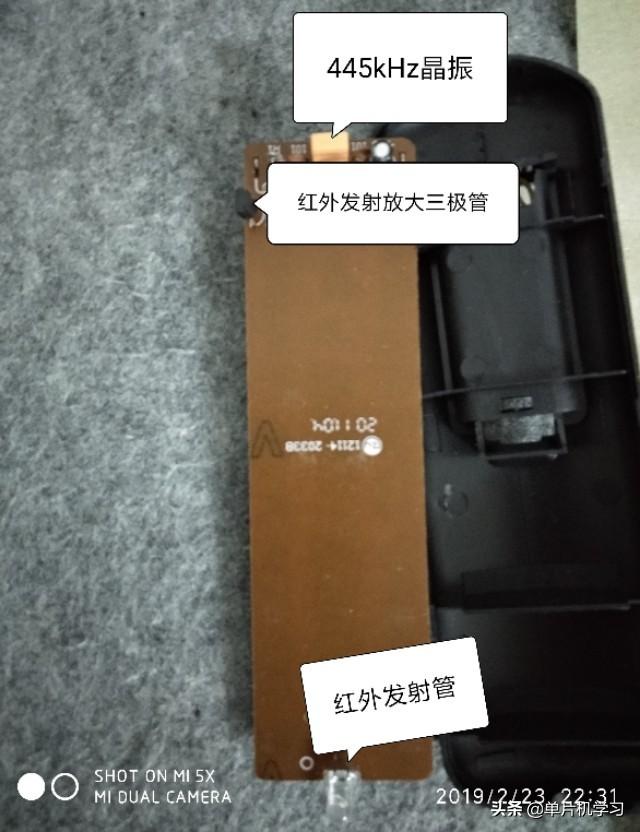

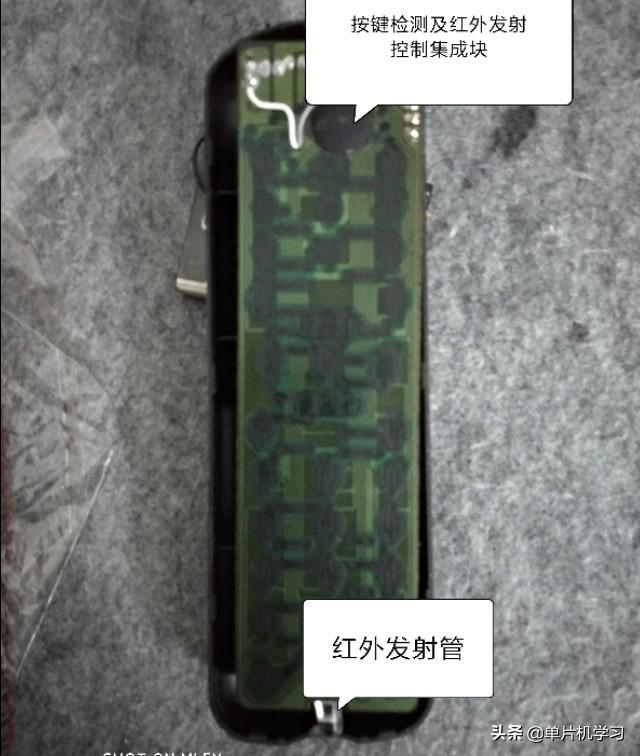

遥控器由路不是很复杂，它主要由红外发射管、红外发射管放大电路、按键点及连线、按键检测和红外发射控制集成块、455KHz晶振、电池、液晶显示屏等组成。
