分体挂壁式空调室内机安装全过程

一.安装前的准备工作

1.与用户交流确定安装位置

2.观察室内外的环境是否具备足够的空间

3.做好用户家具、电器等的防护措施

二.安装步骤

1、从包装箱里取出室内外机及安装附件；

2、 观察内外机组有无损伤，配件是否齐全；

3、在设计好的位置开墙洞；

4、在设计好的位置安装室内机组固定挂壁板；

5、 根据连接管的长度安装室外机组固定支架；

6、室内外机组电源控制线安装；

7、室内外机组连接管的安装；

8、检查安装无误及用户电源正常后通电试机；

9、 给用户讲解、填写安装卡、保修卡。

三.分体式空调安装工具

1.冲击电钻 2.开口器 3.水平尺、卷尺

4.活动扳手 5.呆扳手 6.内六角扳手

7.十六安带线插排 8.手锤、钢钎

9.钢丝钳、尖嘴钳 10.美工刀

四.在设计好的位置开墙洞

4.1 所需工具：

l重型冲击电转l开口器l定心钻头l手锤、钢钎l卷尺

4.2 开墙洞要求

•根据室内机安装位置合理设计墙洞高度。

•一般距地面2.1至2.25米高

•墙洞直径35～～～70厘米

•墙洞应内高外低

4.3 特别提醒：开墙洞前一定要注意观察室内外两侧的情况

l有无障碍物l有无电缆、电话线l主要观察：

室内预埋线、室外电缆、电话走线及下水管道等。

4.5 已经钻好的墙洞

五.室内机组的安装步骤：

5.1 室内机挂壁板安装所需工具：

•冲击电钻•12毫米直径的钻头•水平尺、卷尺•8×10的膨胀螺丝或自攻螺钉•14~17的呆扳手手锤

挂壁板安装要求

v距地面2.2~2.4米高

v距天花板20厘米以上

v挂壁板应水平安装

v安装牢固，应能承受60㎏的重量

5.1－1挂壁板的安装步骤：

找出水平并做好记号

5.1－2挂壁板的安装步骤：

用膨胀螺丝固定

5.1－3挂壁板的安装步骤：

固定好的挂壁板必须保持水平位置

5.1—4 安装好的挂壁板应符合以下要求：

l 水平位置l 下止口高度超过墙洞l 能承载60kg的重量

5.2 室内机组连接线的安装：

5.2-1 室内机组连接线的安装步骤：

•打开室内机进风格栅

•取下电源盒盖螺丝

•将电源线按颜色或编号对照插好并用螺丝压紧

注意：将裸线部分完全插入

5.2-2 将室外风机及电磁四通换向阀控制线插好

5.2-3 已连接好的内外机组连线

5.2-4 根据配管的走向，将机组壳体下部的外壳去掉一部分。

注意：使用剥线钳、锯条或刀片，不要损坏机壳的其他部分！

5.2-4 已经处理好的出管孔

5.2-5 根据走管方向将室内机连接管扳到指定位置

注意：1 .此操作应在室内机组有压力的时候进行。

2.操作时应缓慢轻力。

5.2-6内外机连接管

•粗管为气管•细管为液管

5.2-7将弯曲的连接管回直

方法：双手缓慢轻力的将连接管回直，同时用脚踏住连接管的一端并随之缓慢移动。

5.2-7 将室内机连接管堵头拧下

注意： 1.不能将连接管扭曲；

2.当拧下第一个堵头时应有气体 冲出，否则该机组不能使用！

5.2-8 操作要领：

l调整活动扳手间距使之夹紧螺帽和螺母

l连接管一端的扳手做为力矩扳手

l逆时针旋动螺帽直至将其拧下

5.2-9 内外机组连接的安装

方法：

l调整活动扳手间距使之夹紧螺帽和螺母；

l连接管一端的扳手做为力矩扳手；

l顺时针旋动螺帽直至将其拧紧。

5.2-9 喇叭口的连接方法

1.将锁紧螺帽后移露出连接管喇叭口，使其与接头处在同一直线上，用手仔细将螺母拧到底，再用扳手将其拧紧。

2.注意不能用力过猛，否则会将喇叭口损坏！

5.2-10 恢复室内机管路接头的保温层

方法：

1.将管路上的保温层拉过螺帽（限有弹性的保温层）；

2.用随机附带的保温层包扎。

5.2-10 已恢复的保温层

5.2-11 连接室内机组排水管

5.2-11 排水管的接头必须用防水胶布包扎

5.2-12管路包扎

1.连接管、连机线和出水管包扎在一起；

2.包扎方向应由室内机向室内机；

3.包扎时注意将连机线置于连接管缝口，出水管置于下方；

4.扎带应均匀光滑，方向一致。

5.2- 12 扎带收头

方法：在分叉处收紧后用类似系鞋带的方法系紧

5.2- 13 待穿管挂机的室内机组

5.2- 14 穿管操作

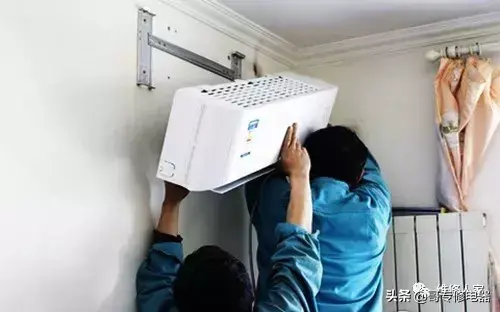

5.2- 15 挂机

5.2- 16 穿管整形

已安装好的室内机组

墙洞对比

空调器安装前的准备培训

一、安装所需工具

1、一字、十字头螺丝刀；

2、卷尺、水平仪；

3、内六角扳手、活动扳手、力矩扳手；

4、冲击钻、锤子、电锤或水钻、钻头（应与安装机型匹配）；

5、切管器、喇叭口扩管器、铰刀；

6、电笔、温度计、压力表、钳子、钳型万用表。

二、空调器机型的选择及安装位置的选择

1、用户选择空调器时，应充分考虑到房间面积的大小、房间门窗结构、朝向、顶层、墙壁及密封条件等散热状况；室外机安装的避阳、避尘、排风是否顺畅等情况。如用户选择空调器的制冷量不够，房间温度降不下来，会影响使用效果。

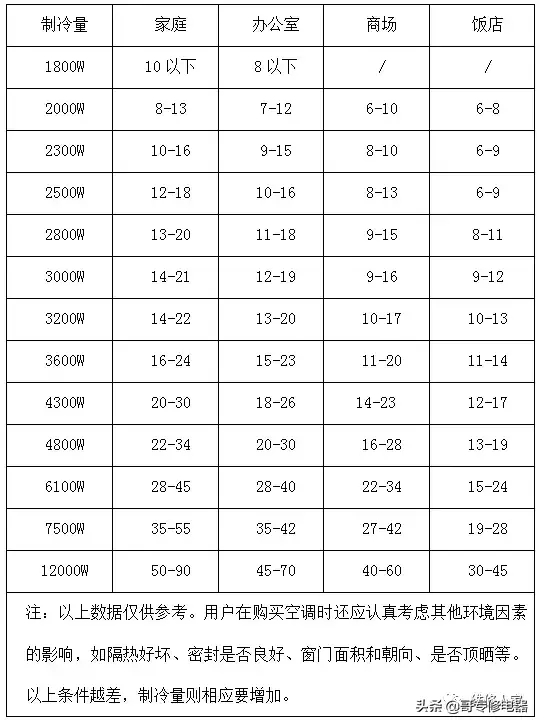

根据不同场所，单位面积所需的空调制冷量（单位：平方米）限房间层高2.8M以下。

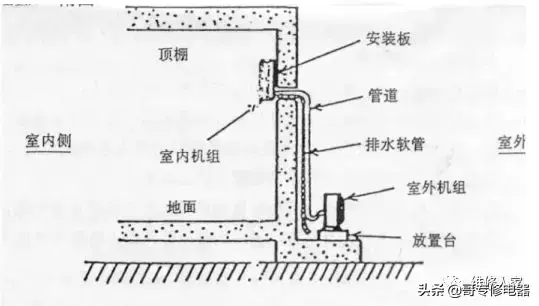

2、根据用户提供的空调器工作环境状况，综合考虑下列因素决定空调器的安装位置：附图

1）选择坚固不易受到震动且足以承受机组重量的地方；

2）机组应远离各类电器、热源2米以上的地方；

3）儿童不易触及的地方；

4）尽量缩短室内机与室外机连接的长度，分体机（含2匹以下柜机）配管距离最长不能超过15米，高度差应不超过5米，管道弯曲数不能超过10个；柜机（3匹以上）配管距离最长不能超过30米，高度差应不超过20米，管道弯曲数不能超过15个；

5）电源容量应足够，接地可靠；

6）空调器冷凝水的排放不应影响到下面住户；

7）室内机下方应尽可能避开电视机、音响、电脑等高档家用电器；

8）室内机应选择可将冷热风均匀送到室内各个角落的地方；

9）室内外机周围应保留足够的空间，以利于空气流动；

10）室外机应装在不影响周围邻居的地方；

11）室外机选择不易受到雨淋或阳光直接照射及通风良好的地方；

12）便于空调维护、检修的地方；

13）一楼临街安装室外机不得低于2.5m；附近有墙壁时，应把室外机排气口对墙并与墙壁保持约3米的距离；

14）室外机原则上应安装在承重墙上且厚度>20cm，单层砖墙必须用过墙螺栓固定；

15）避开易燃气体发生泄漏的地方，或有强腐蚀气体的环境；

16）尽量避开易产生噪音、振动的地方；

17）避开人工强电、磁场直接作用的地方，如高压电房、大变压器房、 CT放射室、高频设备及高功率无线电装置的地方；

18）分体挂壁室内机安装应离地面2.0-2.6米高之间。

三、空调器安装用的附件

1、连接管

用于连接空调器室内室外机的管道，应采用具有一定强度和韧性的优质铜管，且经过退火处理。为保证空调器的正常使用，铜管内应确保干燥清洁，且保证没有泄漏。连接管在出厂时一般都应在两端有封帽封住，以免湿气和异物进入管内。当安装时需现场使用就应在确认好后，在管两端用干净白布包扎后，再进入安装现场。

2、连接件

铜管和室内机、室外机的连接，一般常用锻制铜螺母，很少采用钢制品。制造厂提供铜管一般铜螺母是配在铜管两端的，已经过制造厂质量检查验收，可保证室内外机连接。螺母的好坏将直接影响空调器的泄漏问题。

3、配管保温护套

连接管隔热保温很重要，一般是套在连接管上配套供应的；如无配套供应，则需要按技术要求选用发泡的隔热材料及适宜的厚度（一般8-10mm）的护套，这些材料要承受温度、阳光、雨淋、风吹等的反复侵蚀，因此要考虑其本身的耐老化性能和耐温度性能。

4、电气配线

空调器的电气配线及室内外的信号连线为氯丁橡胶护套线，线径应按标准选用，自1997年GB4706.32国家标准实施后按规定再不能使用塑料护套线。

5、安装件

此部分是保证空调器安装能达到目的，并进行正常运转、安全运转时的必须保证，安装时必须予以重视；对于用于湿热或特殊地区（如酸雨区）的安装件更应注意环境而进行全面考虑。

1、安装支架

安装支架的使用应符合国家标准《房间空气调节器安装规范》中的要求。安装支架应能承受空调器室外机重量和安装人员操作时的人体重量，是很关键的承重部件，应充分考虑其承重强度、抗锈蚀、抗风能力等，而且要便于修理。在制造安装支架时应充分考虑强度，一般考虑承载能力不低于180Kg（空调器室外机自重的4-5倍以上），使用金属材料制造时其表面应作良好的防锈处理（如表面镀锌后再进行静电喷涂），如结构件焊接则应检查焊接强度及进行现场检查，如用螺栓连接一般采用螺栓不能低于4.8级。

2、紧固件

空调器安装时，将紧固支架装于墙上或平台上，应使用符合国家标准的紧固件，如膨胀螺栓等。

四、安装前机器、电气的检查

1、对空调器包装箱检查，包装箱是否完整，配管型号与空调器型号是否一致；

2、检查空调器型号是否与发票机型一致，空调器型号是否与房间面积相匹配；

3、拆箱检查，内装空调器品牌、型号与包装箱是否一致；检查空调器是否完好；

4、检查机器上铭牌所示数据及长城标志、认证编号等是否已清楚标明；

5、依照装箱单，检查所有随机安装附件及随机文件（使用说明书、安装说明书、用户服务指南）是否齐全，并同时检查文件的一致性；

6、检查用户电源电压是否正常；

7、空调电源应用专用分支电路，并保证整个供电部分的容量大于空调最大额定电流；

8、建议用户为空调配专用空气开关与漏电保护器等保护装置，容量应满足空调需要；

9、安装前应先对空调器进行检查，这样可以将空调器的故障排除在安装之前，检查如下：

（1）窗式空调器：

①应检查空调器面框及机壳有无划伤、生锈、碰凹；

②通电试机，检查空调器功能是否正常，运行时是否有噪音，各功能旋钮开关、遥控器遥控功能是否正常。

（2）分体挂壁式空调器：

①室内机的检查：

a检查室内机组塑料外壳和装饰面板、风轮、出风框有无损坏、破裂；

b通电运行，用遥控器检测遥控功能是否正常，检查各功能转换是否正常，运行时是否有噪音等。

②室外机的检查：

a检查室外机金属壳体有无划伤、生锈、碰凹，风叶有无损坏；

b检查室外机阀门：二、三通阀的螺纹锥形口有无滑牙，并对室内外机的所有锥形口涂上冷冻油，增强密封能力；

c室外机已充入R22，打开螺帽时有气体排出，可认为无泄漏；

d通电运行，检查是否启动正常，有无异常声音。

（3）分体落地式空调器：

①室内机的检查：

检查室内机组塑料外壳和装饰面板、风轮、出风框有无损坏、破裂。

②室外机的检查：

a、检查室外机金属壳体有无划伤、生锈、碰凹，风叶有无损坏；

b、检查室外机阀门：二、三通阀的螺纹锥形口有无滑牙，并对室内外机的所有锥形口涂上冷冻油，增强密封能力；

c、室外机已充入R22，打开螺帽时有气体排出，可认为无泄漏。
