杂牌液晶电视乐华三合一主板,电压偏低跳动维修
一台杂牌32电视机,用户反映雷击后三无,打开后壳,发现该机采用的是乐华三合一主板,初步检测12V电源板二极管短路,换新后开机指示灯不亮,检测12V在3—5V跳动,测量其他未见短路,关机后400V电容上300V电压不消失,怀疑启动电路和电源管理芯片雷击损坏,逐个代换后故障依旧,至此维修陷入困境。仔细分析该机为雷击损坏,首先应解决电源故障,于是决定采用电源模块先处理好电源再说,拆掉电源管接好模块,开机发现12V电压为4.5V稳定,调整模块使其电压升至12V,为避免元件短路,漏电等意外,开机十秒左右关机,手摸电源附近电容二极管有无温升等异常情况。发现电源管漏极所接二极管代号DB106型号为FR107发热严重,拆下测量发现反向100K漏电电阻且不稳定,用手头现有的FR207代换后拆掉模块,重新焊上电源管,开机指示灯点亮,12V输出稳定。按开机键,电视机启动正常,至此维修结束,此二极管前期粗略测了正反向电阻,由于在路电容的充放电作用,所以忽略了其漏电的故障,导致维修陷入死角,有时候另辟蹊径也不失为一种好的检修方法。
原文:https://www.jdwx.info/thread-779876-1-1.html
家电维修论坛是专业的家电维修技术交流社区,学习电子电路基础知识,分享家电维修技术资料,交流家电维修技巧经验,获取更多精彩内容请关注家电维修论坛。
乐华液晶电视LED42C830S指示灯亮不开机维修

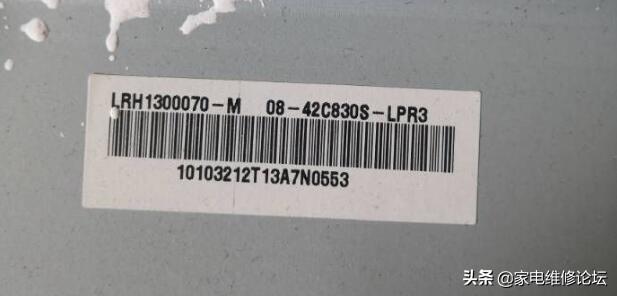

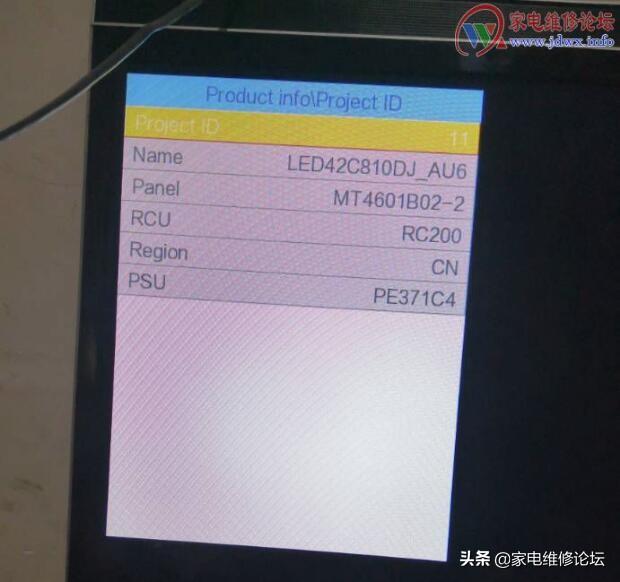

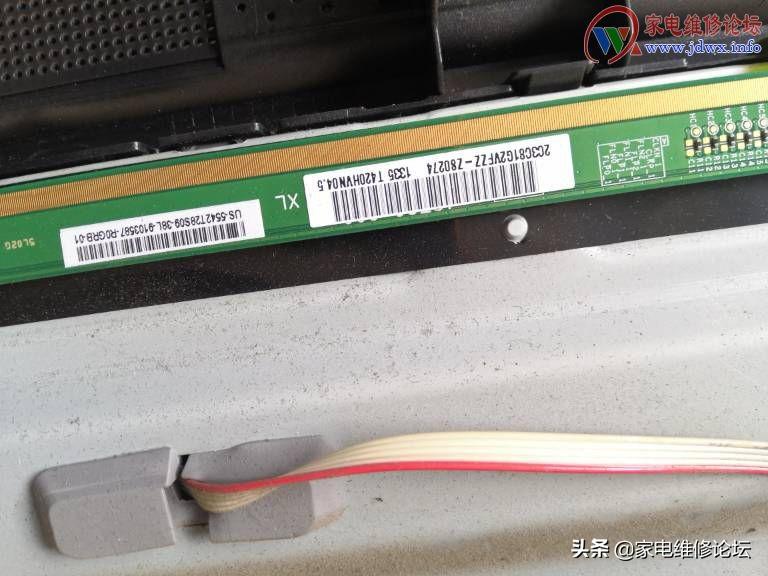

接客户电话说一台乐华液晶电视LED42C830S指示灯亮不开机,问其原因说放置4、5天后在开机指示灯亮不开机,按压遥控、按键均不起作用,拆吧,真是没的说现在的液晶电视螺丝真的多啊,拆完量基本电压,上电量的电源板输出3.3v、3.3v 、24v 。怎么开机就给信号呢。怀疑主板坏,接着查资料,网上说这个品牌的引导爱坏,本着先软后硬的原则,找吧找啊网上就一家卖引导的,我去,没办法卖吧,店家直接给扔了个软件,让编程器写,没有啊,让店家直接写好,邮回来,等了3天回来了,满心欢喜的装上以为能好,谁知装上还是一样,联系店家说看看打印信息,没有编程器啊,算了买一个反正要经常用了,在本论坛淘宝店卖了一个,回来插上一看打印信息ddr坏,算了直接网上淘主板,店家要了屏型号,板子型号。OK。坐等主板回来,又等了3天板子回来了,这次总该好了吧,装好板子检查插接件全部插好,上电开机,画面终于出来了,咦怎么是倒屏啊,记得以前调过倒屏,随机咨询卖家要到工厂密码(菜单调到对比度,9705或者9735,进工厂选择project ld.)第一项切换,把11改为6改好后按遥控的OK 或者确认健保存设置然后遥控关机重启。重启 后电视开始花瓶了,心都凉半截了,店家说再调,我去花瓶的字符都看不清,怎么调,店家没办法直接扔了个引导,跟强刷,说先强刷,在写引导,好吧据需做吧。做完强刷写完引导直接变成TCL的开机画面了,联系店家店家说进工厂(TCL机芯电视屏参调试步骤:
1.用遥控按菜单或者子菜单进入图像设置 (专业设定)
2.将光标移到对比度(不要进入)后马上输入1950四个数字来设置(注意按数字时不能超过3秒)否则进不了工厂模式。

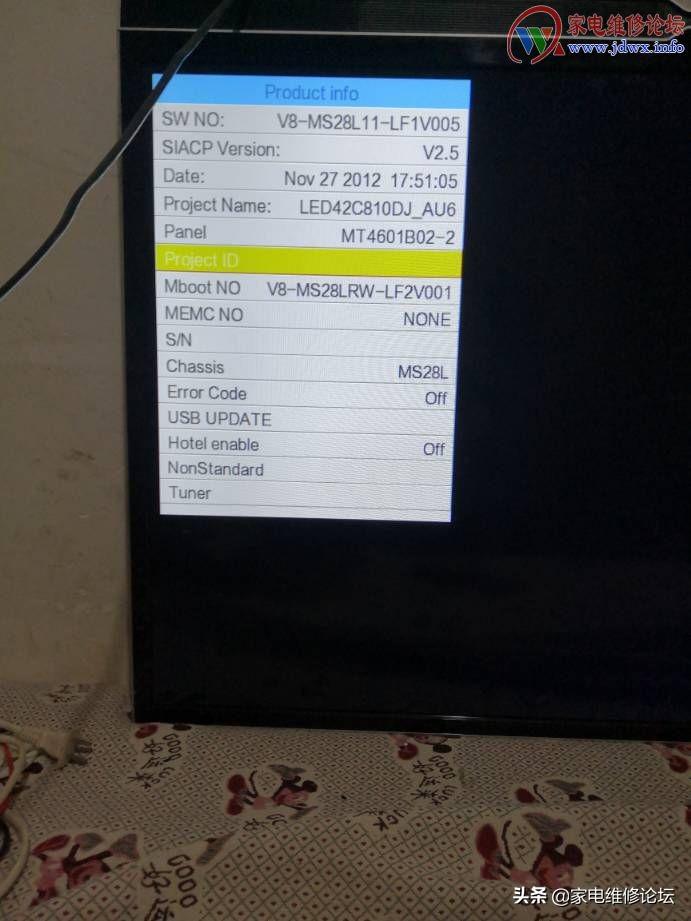

3.进入工厂模式后、下拉选择service menu(维修服务)菜单)

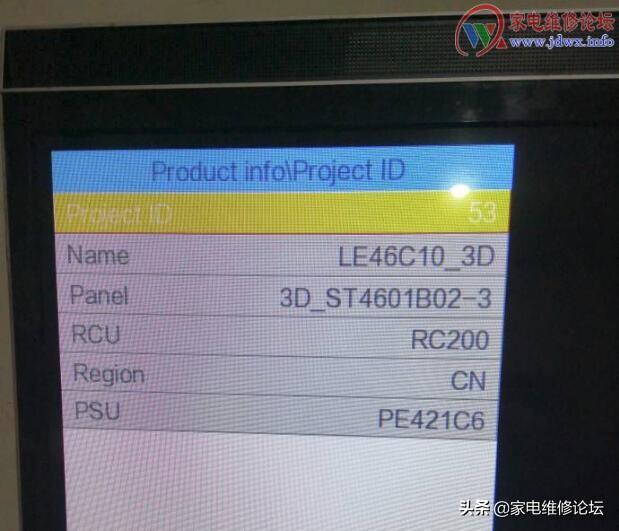

4.出现子菜单project ID(影像ID)在project ID里面直接把ID改成53.确定,重启,终于好了。(作者:jibinbin)
原文:https://www.jdwx.info/thread-771101-1-1.html
家电维修论坛是专业的家电维修技术交流社区,学习电子电路基础知识,分享家电维修技术资料,交流家电维修技巧经验,获取更多精彩内容请关注家电维修论坛。
