如何学习家电维修？

一、元器件的认识

首先你要先认识电路板上的元器件都是些什么，在板子上是什么符号，例如电阻用R加编号来表示代表的是什么？这第一层次的简单，初步了解电阻（含可变）、电容（含电解）、晶体管（分二极管、三极管、发光管）、电感（变压器或陷波器）、集成化块、显示元件、电动元件、开关、电池及接地符号等即可，学会使用简单的电压、电流、电阻等测试仪表。细一点的话，应该知道电阻除了阻值之外，还有功率大小、碳膜、金属膜等分类，可变的有可变电阻、线绕电位器、碳膜电位器等。电容除了容量大小之分外，还有瓷片电容、涤纶电容、电解电容、无极性电容等。晶体管就更多了，仅二极管就有整流、检波、稳压、光敏等门类，发光的除了红光、蓝光、绿光、白光、双色、三色的之外，还有功率大小、指示、照明之分。集成块、显示元件这里略过，但说电动元件，可以想象的到家电中使用较多的电动机（洗衣机、吸排油烟机、换气扇、空调等）、自动控制继电器等。学会利用常见的维修工具，如万用表，滤波器、频率计、信号发生器等各种检查、检测、维修仪表和工具。当然最好是找一个好的老师带，老师教的再结合书上面写的，就能很快的掌握这方面的知识。

二，学习基础电路

了解了元器件的知识之后，就要学习一些基础的电路，最有效的方法就是先从简单的产品开始，掌握其中原理之后，再慢慢的向更复杂的电路前进，这是是需要长时间的积累，非一朝一夕之功。一定要彻底弄懂一些典型电路的原理，可以举一反三，一通百通。比如开关电源，总离不开振荡电路、开关管、开关变压器这些，检查时要检查电路有没有起振，电容有没有损坏，各三极管、二极管有没有损坏，不管碰到什么开关电源，原理其实都差不多。

这一层 是在具备第一层基本知识的基础上，才能具备的，大致应该掌握以下几点：

1、了解每一个元件在线路中的作用，以及相互之间服务与被服务的关系；

2、了解每一个局部电路图部分的大致运作原理（电流或信号走向）；

3、分清电路中交流、直流部分的转换和区分以及相互之间的关系；

4、基本了解每一个家电产品完整电路图的电路原理和基本工作要求、额定满足条件；

三，维修思路

拿到一块故障板，一定要针对故障形成具体的维修思路，切忌胡拆乱焊。中医讲究“望闻问切”，干维修同样要有一定的方法，首先要问明客户具体什么故障现象，根据故障现象脑海中要形成检修思路，再用维修工具对元器件进行具体的测量。举个小例子，客户送来一台不通电的电磁炉，要先问清故障现象，如果在家跳闸（电磁炉内功率管爆掉，保险管没烧坏），这个时候就不能直接插电试机，因为这种情况如果插电，你的短路保护器同样会跳闸，引起没必要的麻烦。产品不通电一般是直流供电故障和主回路不通两种情况，这个时候要先检查电源线，保险管，功率管，整流桥等主回路，如果主回路没问题再查直流供电，一级一级的检查。切忌盲目换件，引起故障扩大。一般家电中，电风扇、油烟机、照明灯等相对简单，节能灯、使用电子整流的日光灯等元器件都工作在高压状态，维修要求较高。空调、冰箱等还需要具备一些制冷设备应知应会的技术，高级些的洗衣机、微波炉等还涉及微电脑控制等技术，不熟悉原理或没有可更换器件的话，还是不建议去碰，否则得不偿失，会越修越坏的。

四，做维修记录

有了一定的维修经验之后，要对每一次维修做好记录，要善于分析每一次元件损坏的原因，是操作不当还是正常损坏，认真分析并养成做维修记录的习惯，每一次的故障原因可以请教老师、同学或者是一些志同道合的朋友，弄明白之后下次遇到同类故障就有迹可循了。

如何维修家电？先看原理图再看电路图，懂一些电子知识就可以！

1 波轮洗衣机原理

洗衣机工作示意图

波轮洗衣机的桶底装有一个圆盘波轮，上有凸出的筋。在波轮的带动下，桶内水流形成了时而右旋、时而左旋的涡流，带动织物跟着旋转、翻滚，使衣物之间、衣物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实现去污清洗。

2 扫地机器人原理

扫地机器人机身为自动化技术的可移动装置，与有集尘盒的真空吸尘装置，配合机身设定控制路径，在室内反复行走，如:沿边清扫、集中清扫、随机清扫、直线清扫等路径打扫，并辅以边刷、中央主刷旋转、抹布等方式，加强打扫效果，以完成拟人化居家清洁效果。

3 风扇转头原理

电扇左右摆头一般有两种结构，第一种是通过转子轴上面的蜗杆与配套的涡轮形成咬合，涡轮上有一个偏心轴，偏心轴带动连杆做前后运动，带动扇头做左右摆动；第二种是靠同步电机（自带减速器）使电扇摆头，同步电机的旋转方向是随机的，当受到阻力后会自动改变旋转方向，当摆头摆到设定位置后就会受阻使同步电机往回转，这样就形成了往返摆头现象。

4 吹风机原理

吹风机靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。

5 打印机原理

打印机的工作原理：

主机送来的代码，经过打印机输入接口电路的处理后送至打印机的主控电路，在控制程序的控制下，产生字符或图形的编码，驱动打印头打印一列的点阵图形，同时字车横向运动，产生列间距或字间距，再打印下一列，逐列进行打印；一行打印完毕后，启动走纸机构进纸，产生行距，同时打印头回车换行，打印下一行；上述过程反复进行，直到打印完毕。

6 热水器

热水器工作动态图

7电饭锅

电饭锅工作动态图

电饭锅工作原理：

1.电饭锅是利用发热板，在铝质锅的底部煮饭。发热板内藏电热线，这时电热线是由自动开关控制。

2.发热板的中央有一圆孔，孔内有一感温软磁，它借着弹簧向上顶贴着锅底。这是一种纯铁氧体。它在100℃或以下时，可以被永久磁铁吸引。但当升至103℃时，则失去磁性，不再受永久磁铁吸引。

3.当按下开关按键，开关横杆把磁铁向上顶贴着感温软磁。这时，发热线接通，开始加热。

当锅内的饭沸腾后，锅内的水就渐渐减少。当水开始蒸干，锅内的温度就由100℃上升。当升至103℃时，感温软磁就不受磁铁吸引，开关的杠杆因弹簧的弹力及本身的重力而下降，压使接触点分开，发热线就断电。同时，接通另一保温电路，保持饭的温度在70℃左右。

8 微波炉

微波炉工作动态图

微波炉是利用食物在微波场中吸收微波能量而使自身加热的烹饪器具。在微波炉微波发生器产生的微波在微波炉腔建立起微波电场，并采取一定的措施使这一微波电场在炉腔中尽量均匀分布，将食物放入该微波电场中，由控制中心控制其烹饪时间和微波电场强度，来进行各种各样的烹饪过程。

9 电冰箱

电冰箱工作示意图

冰箱的基本工作原理如下：

1压缩机压缩制冷剂气体。这将升高制冷剂的压力和温度（橙色），而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量。

2当制冷剂冷却时，制冷剂液化成液体形式（紫色），并流经安全阀。

3当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发（浅蓝色）。在蒸发过程中，它会吸收热量，发挥制冷效果。

4冰箱内的线圈帮助制冷剂吸收热量，使冰箱内部保持低温。然后，重复该循环。

家电维修的特点：

1、强电电路结构简单

无论是电饭锅、热水器、微波炉、电风扇等小家电，还是洗衣机、电冰箱、空调器等家用电器的强电电路，其结构都比较简单，元器件较少，仅全自动洗衣机等少部分家电的强电电路比较复杂。

下图所示是某品牌电热水器电路。通过该电路图可以发现该电热水器的电路比较简单，主要器件是加热管，辅助器件有温控器、超温（过热）保护器和指示灯。

2、元器件特点突出

强电电路的供电电源多为市电电压或经降压后的交流电压，负载多为感性负载和阻性负载，常见的感性负载是电动机、线圈，常见的阻性负载多为加热器或照明灯。上图中的核心器件就比较突出，是加热管EH、温控器SAT以及超温保护器。

二、强电电路图的种类

由于强电电气设备比较简单，所以电路图主要是原理图，一般不使用印制板图，但许多强电电器产品会给出接线图。

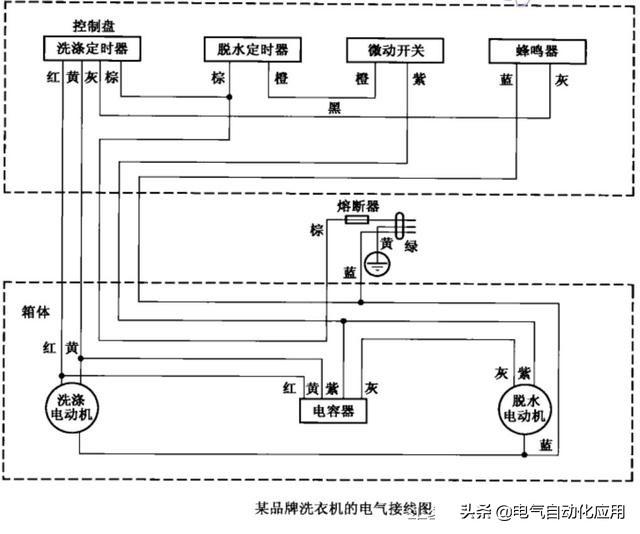

下图所示是某品牌洗衣机的电气接线图。通过该图可以看出洗涤电动机、脱水电动机、电容器（运转电容）、定时器和控制开关的安装位置以及它们之间的接线情况，这对电器的安装和维修有很大的帮助。 三、强电电路图的识图方法

1、应有一定的电工、电子技术基础知识

由于强电电路是由不同的电气元器件构成的，所以识图人员应掌握一定的电工、电子技术知识，这样才能搞清楚电源是如何为负载供电的，控制电路是如何对电路进行控制的，保护电路是如何工作的。

2、从简单到复杂

初学看电路图，要从易到难，从简单到复杂的进行。一般情况下，电水壶、电饭锅电路要比洗衣机、空调器的强电电路简单，单向控制电路要比系列控制电路简单。再复杂的电路也是由简单的电路组合而成，从看简单电路图开始，熟悉每一个电气符号的含义，掌握每个电气元器件的作用，了解它们的工作原理，就可以逐步掌握电路图的识图方法。

3、要熟记和会用电气图形符号和文字符号

电路图使用的图形符号和文字符号以及项目代号，接线端子标记等是电气技术文件的“词汇”，就相当于我们写文章时需要的词汇一样。

4、掌握各类强电电路图的典型电路

典型电路也就是常见的、常用的电路。电饭锅电路，洗衣机电路都是典型的强电电路，掌握这些电路是学习复杂强电电路的基础。

5、电路图与接线图对比看

电路图与接线图对比起来看，对尽快搞清楚电路的特点和工作原理是十分有益的，看接线图时，要先了解线路的走向和连接方法，并且要熟悉电子元器件的外形。当看到这些元器件的实物时，就应知道它是什么元器件，这对电路图的识图是极为重要的。
