电烙铁的正确使用示范，这样做你就是电子高手！电子制作示范！

锡焊是的一个重要环节，修理电路板时就需要用到锡焊技术。把电子元器件焊接到印刷电路板上，除掌握锡焊技术外，选择好电烙铁。焊锡丝及助焊剂也很重要.

电烙铁的品种较多，按电烙铁发热方式分类有内热式、外热式；按电烙铁功率分类有20-300W等多种功率；按功能分类有恒温电烙铁、防静电电烙铁、吸锡电烙铁等。

①内热式电烙铁

内热式电烙铁的烙铁芯安装在烙铁头的里面，烙铁芯用镍铬电阻丝绕在瓷管上制成，其发热快，热效率高，20W内热式电烙铁的功效与40W的外热式电烙铁的功效相当。其具有价格便宜、重量轻、体积小、发热快、耗电低等优点，很适合焊接小型电子元器件和印制电路，所以在仪表维修中得到广泛应用。

②外热式电烙铁

外热式电烙铁的烙铁头是安装在烙铁芯内，烙铁头由铜为基体的铜合金材料制作。烙铁头的长短可以调整，烙铁头越短，烙铁头的温度就越高。其功率有25-300W多种规格。大功率的外热式电烙铁常用于铁皮构件的焊接。

③恒温电烙铁

恒温电烙铁具有温度传感器和控制器，可手动改变烙铁头的温度，使烙铁头温度达到设定值时停止加热，既提高了焊接质量，还可延长烙铁头的寿命。其控温范围为100-400℃。恒温电烙铁种类不多，简易式的温度控制电路就安装在烙铁手柄中。结构较复杂的被称为焊台，其烙铁芯都采用PTC发热元件，改变设定温度后，烙铁头很快就能达到新的设定温度。烙铁头不仅能调温和恒温，而且可以防静电、防感应电，很适合焊接CMOS器件。有的产品还具有温度数字显示。功率大多为60W。

2、焊锡的种类

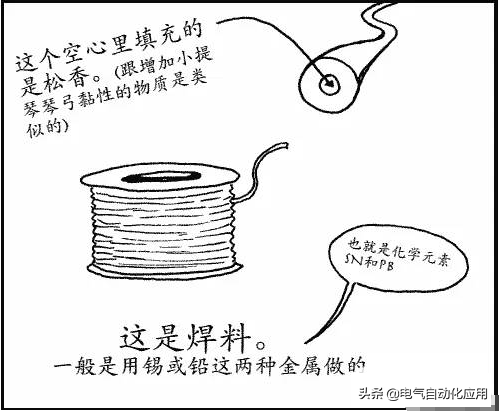

焊锡有焊锡丝和焊锡条两种，本文仅介绍电子元器件手工焊接使用的焊锡丝。焊锡丝作为填充物的金属加到电子元器件的表面和缝隙中，并用来固定电子元器件，所以要选择质量好的产品。

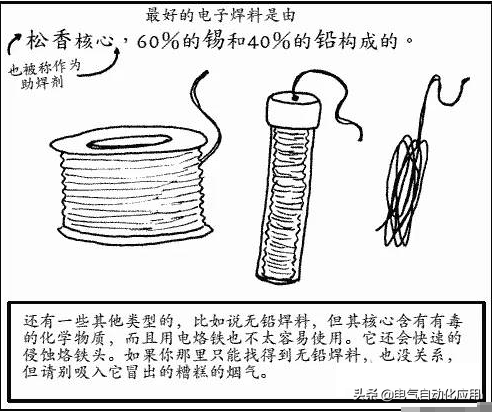

焊锡丝常用的线径有0.6mm、0.8mm、1.0mm、1.2mm等。FLUX表示焊锡丝的松香含量，常见的有2.0%、2.2%、2.5%等。有铅焊锡丝的标签上通常会有Sn表示含锡量，Pb表示含铅量，但在行业内常将含锡量称为“度数”，度数是指有铅焊锡丝中含锡量的多少。如63度则表示含锡量为63%，含铅量为37%；45度则表示含锡量为45%，含铅量为55%。

3、助焊剂的种类

焊锡没有助焊剂是无法进行焊接的，因为助焊剂可除去焊件的氧化膜；防止焊接面的氧化；增加焊锡流动性，有助于焊锡湿润焊件。助焊剂性能的好坏决定了焊接的质量。

焊接电子元器件最好的助焊剂是松香或松香酒精溶液。松香是中性物质，对电子元器件没有腐蚀作用。特别要指出，焊锡膏用后会有残留物在焊件附近，容易沾染尘污，残留物属酸性，对元件有一定的腐蚀作用。所以，除用来焊铁皮等机械焊件，焊锡膏不能用来做仪表电路维修时的助焊剂。

配制松香酒精溶液的方法

把松香研碎成为粉末状，加上无水酒精，就可制作出松香酒精溶液。找个瓶口能密封的玻璃瓶，把松香粉末放入瓶中，加入分析纯酒精，拧上瓶盖，放置几小时后，摇动玻璃瓶使松香末溶解，看有无松香沉淀物，必要时再加入一定的松香粉末，以看到有沉淀即可。

电烙铁的使用方法

电烙铁是电子维修必备工具，本文介绍电烙铁的正确使用方法、使用注意事项和使用技巧。要提高焊锡技术，必须首先掌握电烙铁使用方法.

1、电烙铁的握法

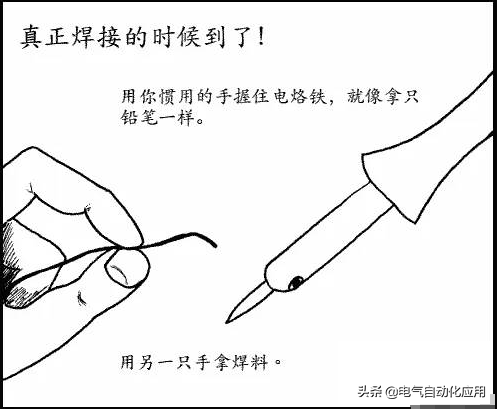

①握笔法

握笔法适用于小功率和直形烙铁头的电烙铁，适合焊接散热量小的被焊件。握笔法是最常用的方法。

②正握法

正握法适用于比较大和弯形烙铁头的电烙铁。可用于电路板垂直桌面情况时的焊接。

③反握法

反握法就是用五指把电烙铁的柄握在掌内。此法适用于大功率电，烙铁，焊接散热量较大的被焊件。

2、按用途选择电烙铁

焊接印刷电路板上的常规元器件，如二极管、三极管、阻容元件、集成电路时，宜采用20-30W的内热式电烙铁。新手由于焊接速度较慢，建议使用20W的。焊接引脚粗大的器件或印刷电路板上的大面积接地点、功率型的接插件时，宜使用45-75W的电烙铁，以保证焊接元器件与印刷电路板或导线之间的牢固性。不能用小功率电烙铁焊接大型电子元器件的焊点，由于散热快烙铁头温度下降快，会形成焊锡堆积，外观看是焊起了，实际上是虚焊。用大功率电烙铁在印刷电路板上焊接一般的电子元器件，常会烫坏铜箔线条或电子元器件。

3、掌握正确的焊接步骤

焊接水平的高低决定了所维修仪表的稳定性、可靠性。小小焊点的质量问题，可能会造成整套仪表或控制系统不能正常工作的情况，且故障点一般极为隐蔽。所以掌握正确的焊接步骤，是保证焊接质量的关键，现做一介绍。

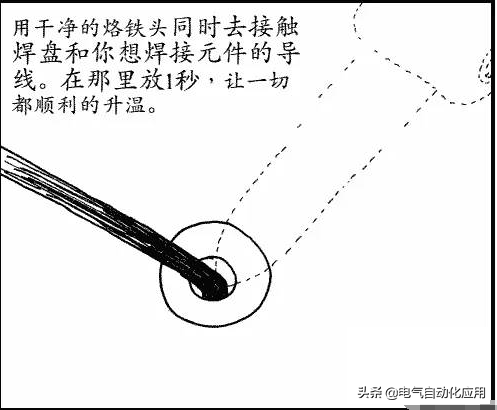

①将烙铁头放置在要焊接的元件引脚处，先加热焊点。当焊点达到适当温度后，及时将松香焊锡丝放在焊接点上熔化。

②锡熔化后，应将烙铁头根据焊点形状稍加移动，使焊锡均匀布满被焊点，并渗入被焊面的缝隙。焊锡熔化适量后，应迅速拿开焊锡丝。

③当焊点上焊锡已近饱满，焊剂尚未完全挥发，温度适当，焊锡最亮且流动性最强时，将烙铁头沿元件引脚方向迅速移动，快离开时，快速往回带一下，同时离开焊点，以保证焊点表面光亮、圆滑、无毛刺。最后用斜口钳将过长的元件引脚剪掉，元件引脚稍露出焊点即可。

上述第①-②步操作过程的时间要控制在2-3s，初学者通常焊接时间都偏长，加热时间长可能会使印制电路板上的铜箔损坏而无法修复。第③步骤对焊点的质量起决定作用，要多多练习领会其要领。

4、烙铁头的保护方法

新买的电烙铁使用之前烙铁头要上锡，对铜烙铁头可用砂纸或锉刀先把烙铁头打磨干净，接上电源数分钟烙铁头的颜色就会有变化，说明烙铁发热了，待烙铁头温度升至焊锡熔点时，再用它去蘸松香焊锡丝，烙铁头表面就会蘸上一层光亮的锡，烙铁头就能使用了。没有蘸上锡的烙铁头，焊接时不会上锡，是无法进行焊接的。

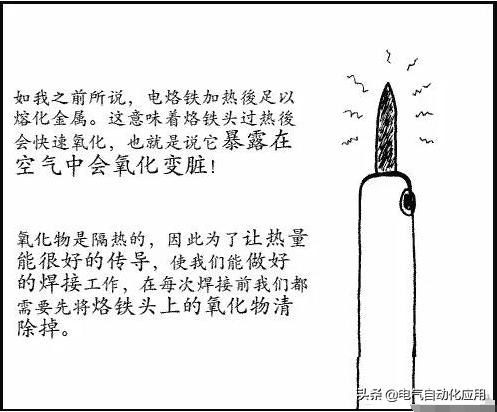

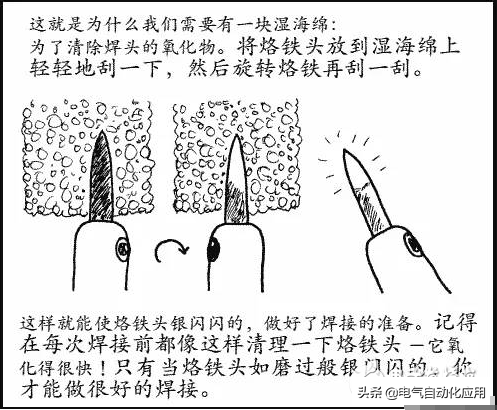

烙铁头要保持清洁，不清洁的烙铁头会很快氧化而上不了锡，日久之后会造成烙铁头被腐蚀的坑点，使焊接工作更加困难。电烙铁长时间处于待焊状态，温度过高，也会造成烙铁头“烧死”。不焊接时应立即关断电烙铁电源。烙铁头上的残余焊剂所衍生的氧化物和碳化物会损伤烙铁头，并使其导热功能下降。所以要经常用耐温的湿海绵清洁烙铁头，防止烙铁头受损。每次使用完毕，应抹净烙铁头，蘸上一层锡以保护烙铁头。

安全注意事项

电烙铁是手持工具，使用时一定要注意安全。新使用的电烙铁要先检查电源线与烙铁金属外壳之间的绝缘电阻，正常时才能使用。有的生产厂为了节约成本，电烙铁的电源线不用花线，而用塑料线，很不安全。建议更换为花线，因为花线的织物不容易被烫坏、破损。电烙铁应放在烙铁架上，不能随便乱放，并注意导线不要碰着烙铁头，避免烫坏物品引发火灾。电烙铁要保持干燥，使用中不要敲击电烙铁以免损坏。要定期检查电烙铁的电源线有无破损，电烙铁手柄内的接线柱有没有松动等现象，绝缘电阻是否合格等。

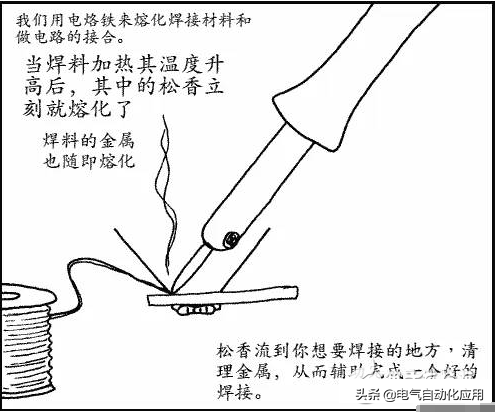

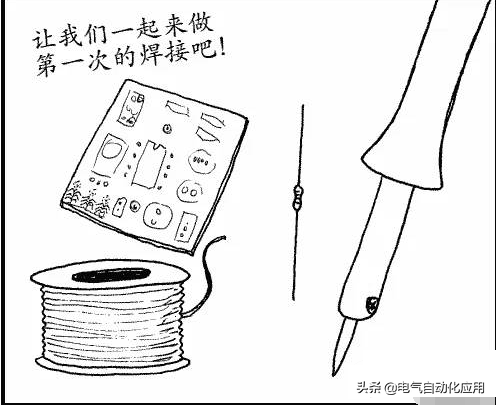

电烙铁焊接的技巧与方法：图解电烙铁焊接原理：

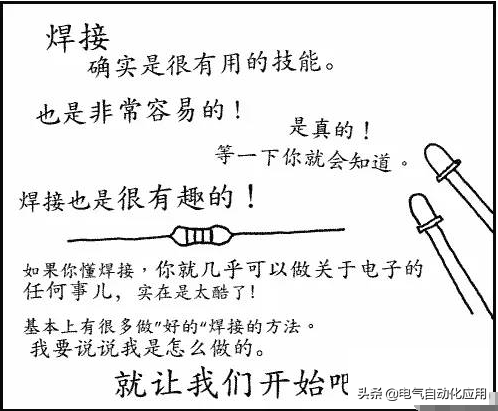

是很有用的技能。

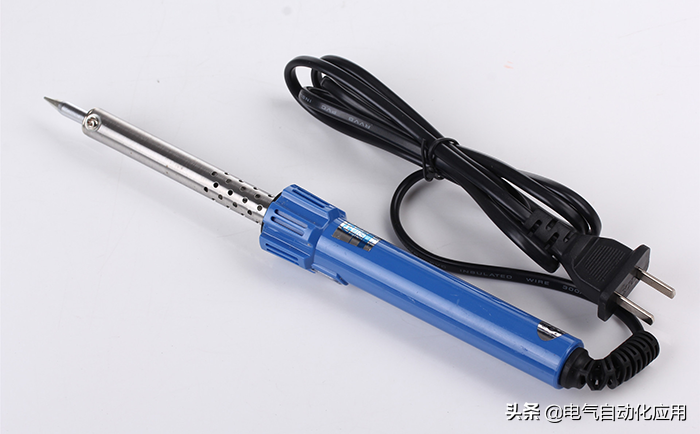

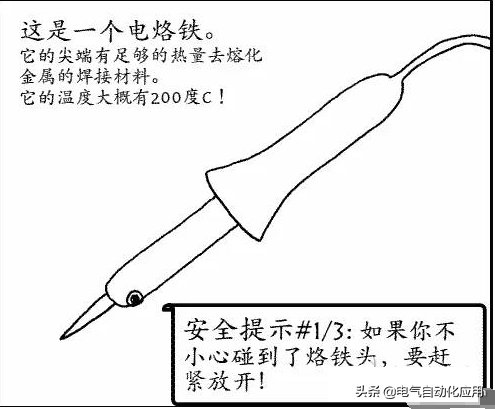

这是一个电烙铁。

它的尖端有足够的热量去熔化

金属的焊接材料。

它的温度大概有200度C！

手机维修电烙铁的使用方法和注意事项

目前手机维修使用的电烙铁主要为外热式电烙铁、内热式电烙铁、可调温防静电电烙铁，用于直接加热焊锡。烙铁的头部可以更换。在使用中要尽量保护烙铁头部，不应长时间通电，用过后应在烙铁头部保留焊锡以防止烙铁头氧化。已经氧化的烙铁头不易粘焊锡，可以在冷却后用锉锉掉氧化层继续使用。

电烙铁的使用指导

与858热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

1、新调温烙换必须挂锡才能使用，具体办法为：打开电源，将烙铁温度调到刻度盘的一半左右，将烙铁头沾松香后再接触锡丝，锡丝熔化后，均匀涂抹到烙铁头表面，反复操作十来分钟，直烙铁头表面挂锡。

2、烙铁在使用中要经常在高温海绵上擦拭，以便降温和清洁。

3、烙铁在不使用时应该调低温度，因为长时间空烧会让烙铁头重新不挂锡，遇到这种情况，再按前面的办法来挂锡就行了。

4、可将烙铁头适当变曲以方便使用。

5、严禁用锉子或小刀修刮烙铁头表面，这样会损伤表面的特殊金属镀层。

6、严禁将烙铁手柄作为，撬、压、戳等工具使用，这样既会损坏焊接元件也会损坏电烙铁。

7、严禁在烙铁头上有倒勾、毛刺时使用电烙铁，因为这样会损元件。

8、注意调温台的散热和防水。

9、经常检查烙铁是否漏电，最好将电源插接地。

10、使用中注意安全，按正确的动作和规程操作以免被烙铁烫伤。

电烙铁的操作

1、将电烙铁电源插头插入电源插座，打开电烙铁电源开关。

2、等待几分钟，将电烙铁的温度开关分别调节在200度、250度、300度、350度、400度、450度，去触及松香和焊锡，观察电烙铁的温度情况。

3、新烙铁挂焊操作

步骤：烙铁升温，沾松香，涂锡，拔电源插头降温，反复，直至成功

4、导线对接操作

步骤：切线，剥塑料皮，镀锡，焊接

5、将一铁质的小物件镀上焊锡

步骤：表面清洁、除锈、加热，涂锡，成功为止

6、拆装简单电子元件

步骤：从废旧电路板拆卸元件后再装回，反复练习。

7、关上电烙铁的电源开关，并拔下电源插头。

电烙铁的选用

电烙铁的种类及规格有很多种，而被焊电子元器件的大小及要求又各不相同。因而合理地选用电烙铁的功率及种类，对提高焊接质量和效率有直接的关系。在焊接过程中，由电烙铁提供热量。只有当焊点吸收足够的热量使得焊接区域的温度使焊锡熔化，焊剂得以良好挥发，才能有牢固、光滑的焊点。如果电烙铁的功率过大，则使过多的热量传送到焊接工件上，使元器件的焊点过热会造成元器件损坏，印刷线路板的铜皮脱落等焊接缺陷。

在实际使用时，应特别注意不要以为烙铁功率越小越不会烫坏元器件。以焊接大功率三极管为例，如用小功率的电烙铁，它同元件接触后不能很快供上足够的热，焊点达不到焊接温度而又延长烙铁停留时间时，热量会传到整个三极管上，极易使其管芯温度达到损坏的程度。

焊接各种不同的元件时，可参照下表选择配置的电烙铁。

（1）一般印制电路板，安装导线 ：250℃~350℃ ，20W内热式，30W外热式。

（2）集成电路 ：250℃~350℃ ，20W内热式，恒温式，储能式。

（3）焊片、电位器、2~8W电阻、大功率管：350℃~450℃ ，30~50W内热式，调温式50~75W外热式。

（4）8W以上大电阻，2A以上导线等较大元器件： 400℃~550℃， 100W内热式，150~200W外热式。

（5）金属板等 ：500℃~630℃， 300W以上外热式或火焰锡焊。

（6）维修、调试一般电子产品 ：250℃~350℃ ，20W内热式，恒温式，感应式，储能式、两用式。

使用电烙铁注意事项

（1）当长时间不使用电烙铁时，应及时关闭电源，以免烙铁头烙铁芯加速氧化，缩短使用寿命。

（2）在关闭电烙铁前，应给烙铁头挂锡，以保护避免加速氧化。

（3）电烙铁的常见故障及维护，电烙铁常见的故障有：电烙铁通电后不发热，烙铁头不“吃” 锡，烙铁带电等，现以内热式20W电烙铁为例加以说明。
