变频空调器常见维修步骤

1、变频空调器不能运转的维修步骤

出现此类故障时可通过测量制冷系统平衡压力来判断故障部位,若平衡压力过 低,说明故障在制冷系统;若系统平衡压力在0.3MPa以上,说明故障在电气系统,此时可将室内机控制器上的开关置于“试运行”挡上(此时微控制器控制向变频器输出50Hz的电源),观察空调器运转情况。若空调器能运转且频率稳定,则说明整个控制系统基本正常,此时应重点检査各传感器是否有问题;若空调器仍不能运行,则说明空调器整个控制系统有问题。

要点:

1)变频空调器与传统开关控制的空调器不同,它是通过变频器改变电源频率 (30-125Hz)来达到调节压缩机的速度的目的,从而控制空调器的制冷量(或制热量)。

2)变频空调控制系统易出现问题的部位主要有功率模块、通信电路、电抗器、压缩机、电解电容、传感器等。

检测通信电路是否有问题时,可将万用表置于交流电压挡250V,然后测试零线与信号线间的电压是否正常;若在零线和信号线间有电压来回变化且室内机通信指示等持续闪烁,则表明通信正常,否则通信电路有故障;检测电抗器是否有问题时,可将万用表置于Rxl挡,然后测时其绕组电阻值是否正常来进行判断(正常值约为1Ω)。检测压缩机是否有问题时,可用钳子先拔下u、v、w的导线,测量三相间的电压,若三相间的电压相同,说明压缩机绕组良好,否则,说明压缩机绕组有故障。检测电解电容是否有问题时,应先将电荷放尽,然后用指针式万用表RxlOk挡检测,指针应是指到0,然后慢慢退到8,否则说明电解电容器损坏。检测传感器是否有问题时,可将其从插座上拔下,从外表上观察是否损害、断裂、脱胶,也可用手或温水加热,再用万用表RX1O0挡测其阻值,看它的阻值是否变化,无变化则可以判定传感器损坏。

2、变频空调器通电后整机无反应的维修步骤

出现此类故障时,首先检査电源插头与插座是否存在接触不良现象;若没有,则检査电源线是否断路;若没有,则检査电源变压器是否烧坏;若没有,则检査220V强电电路中滤波电感是否开路;若没有,则检査熔丝是否开路;若没有,则检査控制板主继电器是否正常;若正常,则检査电脑板芯片是否有问题;若没有,则检査电脑板+12V或+5V电源是否正常;若正常,则检査遥控接收器是否失效等。

3、变频空调器出现频率无法升、降(转速不变)且保护关机的维修步骤

变频空调器出现频率无法升、降(转速不变)且保护性关机等故障时,应首先检査传感器是否有问题,可用万用表电阻挡(RxlOO)测其电阻值是否有变化d有时传感器阻值虽能随湿度变化,但其控制特性变差也会引起变频器控制不正常,此时应根据情况检修或更 换传感器。

变顼空调器中的温度传感器起着非常重要的作用。室内机有空气温度传感器和蒸发器温度传感格;室外机有空气温度传感器、高压管路传感器和低压管路传感器。有的传感器在长期使用后阻值会发生奁化,改变其控制特性(如内机空气温度传感器阻值变大后,会引起变频器输出频率偏低),为了保证控制精度及其相同的工作特性,确定传感器故障,应換用原型号产品。

4、变频空调器起动困难的维修步骤

对于此故障可通过测量系统压力与起动电流来判定;若系统平衡压力正常而压缩机起动电流过大,说明故障在电气系统,但也可能在制冷系统。检修时可将冷剂放掉,若开机后压缩机能起动,说明故障在制冷系统(压缩机卡壳例外);若开机后仍不能起动,说明故障在电气部分,可更换压缩机运转电容进行判定。

5、变频空调器运行中突然自动关机,在起动室内风扇工作几分钟后也自动关机,而室外机始终不工作的维修步骤

此类故障多因变频模块长期温升导致性能变差甚至击穿所致。

检测变频功率模块故障时,可用万用表二极管挡与交流电压挡进行检测,其方法如下:

①将万用表置于二极管挡测量“ +”极与U、V、W极,或U、V、W极与“极间的正向或反向电阻值是否正常(正常时,正向电阻应为380-450Q,而反向不导通),若不正常则说明功率模块有故障;

②将用万用表置于交流电压挡,测量功率模块驱动压缩机的电压是否正常(正常时,其任意两相间的电压应为0~160V并且相等),若不正常,则说明功率模块损坏。

6、变频空调器室内机不运转的维修步骤

出现此类故障时,首先检査风扇电动机电容是否有问题;若正常,则检査室内风扇电动机反馈电路是否有问题;若正常,则检査室内风扇电动机继电器是否有问题;若正常,则检査晶闸管是否有问题;若正常,则检査盘管温度传感器是否有问题;若正常,则检査室内环境传感器是否有问题;若正常,则检査室内机控制芯片是否有问题;若正常,则检査室内 e2prom数据是否丢失或有问题;若正常,则检査驱动管是否有问题;若正常,则检査风扇电动机是否有问题。

7、变频空调器室外机不工作的维修步骤

出现此类故障时,首先开机检査室外机有无220V电压;若无,则检査室内、室外机连接是否正确,室内机主板接线是否正确,否则应更换室内机主板;若室外机有220V电压,则检査室外机主板上红色指示灯是否亮,否则应检査室外机连接线是否松动,电源模块P+、N-间是否有300V左右的直接电压,如没有,则检査电抗器,整流桥及接线。若以上均正常,但室外机主板指示灯不亮,则检査电源模块到主板信号连接线是否松脱或接触不良;若正常,则更换电源模块,看故障是否能消失(更换模块时应在散热器与模块之间一定要均匀涂上散热膏)。

若室外机有电源,红色指示灯亮,但室外机不起动,则检査室内、室外机通信是否有问题(检査时可开机后按“TEST”键一次,观察室内机指示灯,任何一种灯闪烁均为正常,否则说明通信有问题);若通信正常,则检査室内室外机感温包是否开路、 短路或阻值是否不正常,过载保护器端子是否接好;若以上均正常,则更换室外控制器。

变频空调器的拆卸

变频空调器室内机的拆卸方法与定频空调器室内机的拆卸方法大致相同,不同是室内机电路部分稍复杂,拆卸时应注意各线路连接关系。

20.1变频空调器室内机的拆卸

变频空调器室内机的拆卸方法与定频空调器室内机的拆卸方法大致相同,不同是室内机电路部分稍复杂,拆卸时应注意各线路连接关系。

20.1.1变频空调器 室内机外壳的拆卸

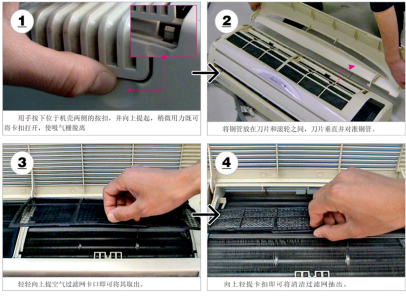

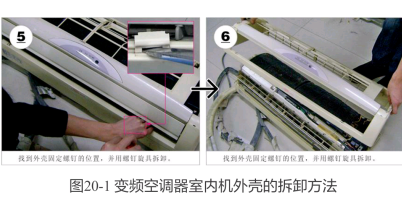

图20-1为变频空调器室内机外壳的拆卸方法。

20.1.2变频空调器室内机电路板的拆卸

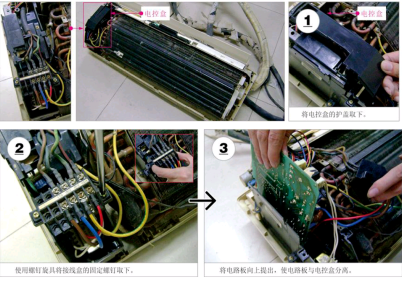

图20-2为变频空调器室内机电路板的拆卸方法。

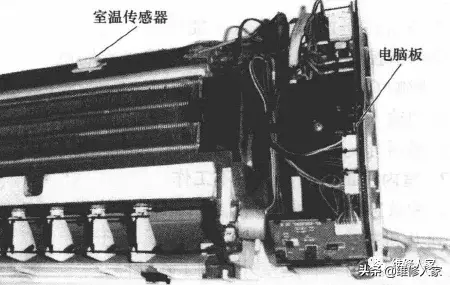

室内机电路部分的电源电路板、主控电路板等安装在室内机的一端,由电控盒固定。

完成空调器室内机电路部分的拆卸后,可根据维修的需要将室内机中的各传感器拆卸下来。

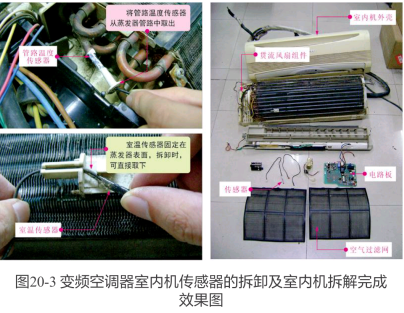

图20-3为空调器室内机传感器的拆卸及室内机拆解完成效果图。

20.2 变频空调器室外机的拆卸

变频空调器室外机的拆卸方法与定频空调器室外机的拆卸基本相同。不同的是,变频空调器室外机中多-块变频电路板,因此拆卸变频空调器,除拆卸外壳等部分外,还需要针对变频电路部分进行拆卸。

20.2.1变频空调器室外机组件的拆卸

图20-4为空调器室外机的组件的拆卸示意图。

20.2.2 变频空调器室外机变频电路的拆卸

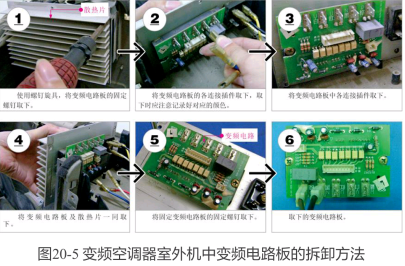

图20-5为变频空调器室外机中变频电路板的拆卸方法。
