监控摄像机的这8个安装方式，你知道该怎么选支架吗？

关于摄像机支架你了解多少？面对不同的安装需求,我们该怎么选择符合要求的支架呢？本篇文章，为大家介绍一下摄像机支架及安装方式。

支架是摄像机和护罩的支撑产品，与摄像机和护罩的产品形态紧密相关

01、摄像机产品形态（部分）

无论何种摄像机，均需支持多种安装方式来满足不同环境的安装需求。

02、支架产品形态

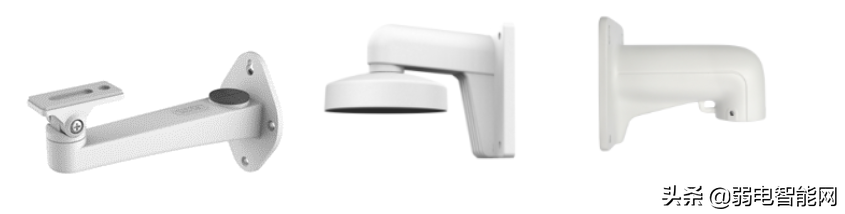

壁装

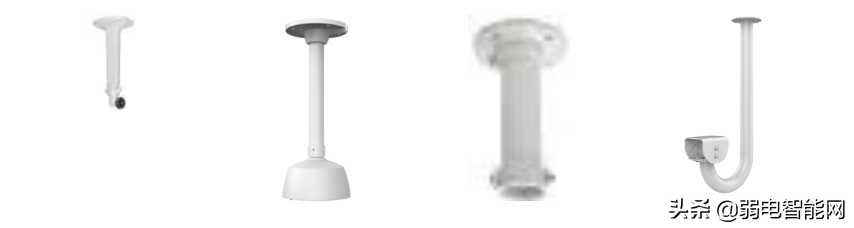

吊装

横杆装

立杆装

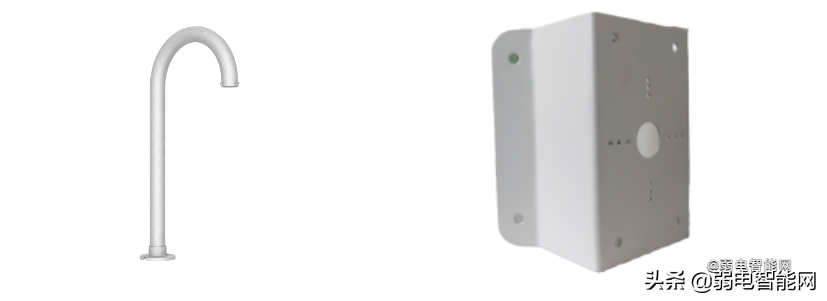

其他安装方式

03、支架选型考虑因素

电源盒

部分环境中，需要对摄像机电源线做隐藏或保护处理，比如在施工中要求所有走线都要藏在护线管里，不能裸露，此时在设备安装位置，就需要用到电器盒。

电器盒的作用：一是藏线，二是保护接线端子，三是提供护线管的接口。

04、8个安装方式

吸顶装

直接用螺丝把摄像机固定在天花顶上的安装方式。

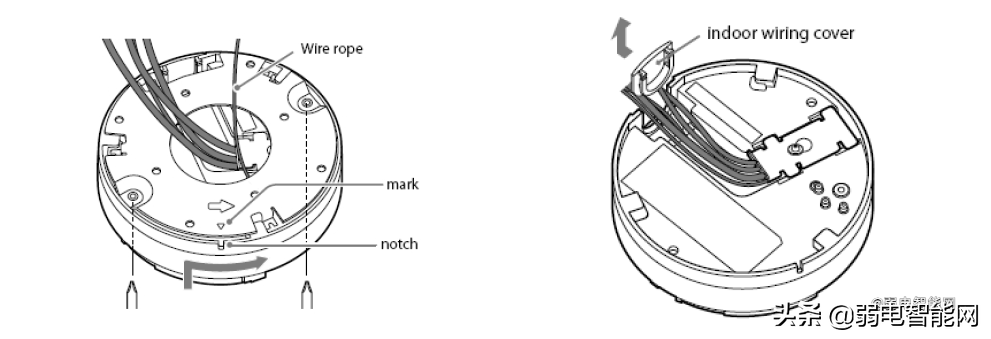

吸顶装的走线可以分为两类：墙内走线、侧面走线

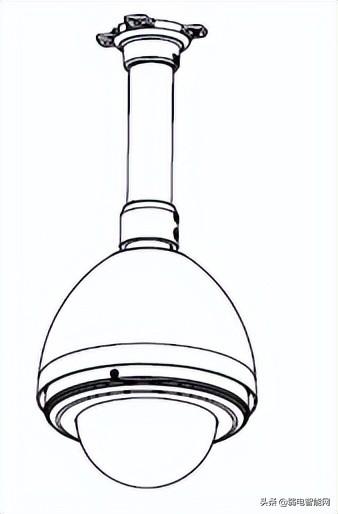

吊装

通过吊具将摄像机调整至一定高度的安装方式。

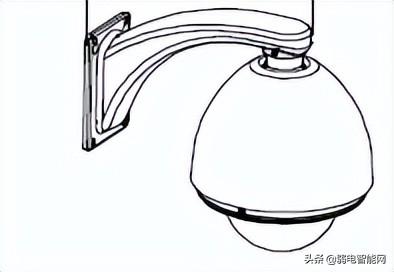

壁装

依靠于支架把摄像机固定在墙壁上的安装方式，可理解为“臂装”。

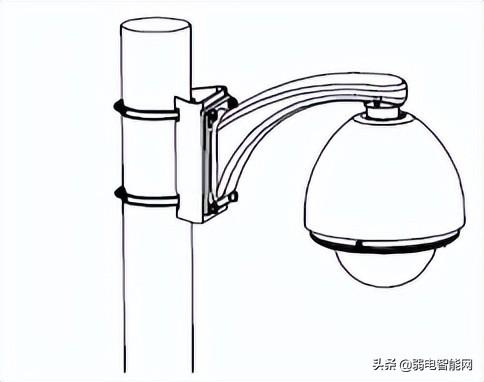

立杆装

把摄像机固定在道路立杆上的安装方式。现有方式是通过抱箍和钣金构造一个平面来实现的。

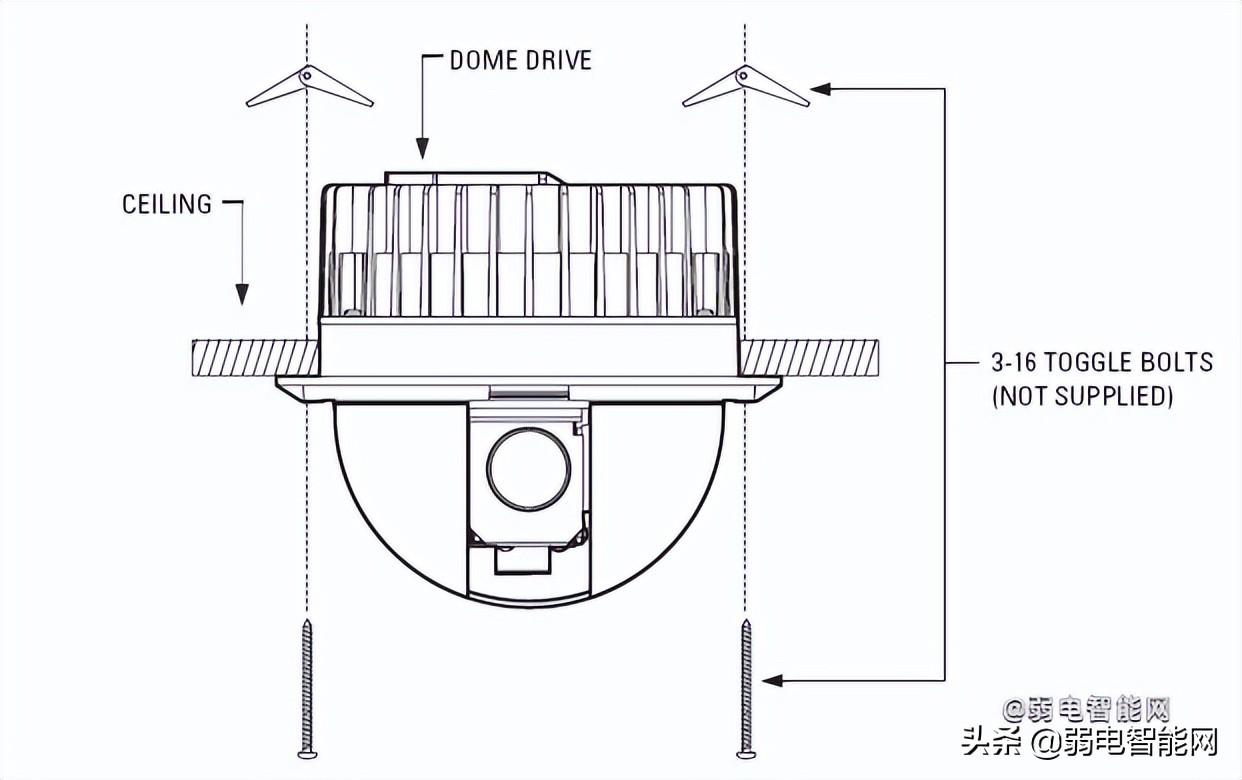

嵌入式装

嵌入式安装一般只适合室内吊顶场合，一般适用于半球，球机等有透明罩摄像机。

墙角装

是将摄像机固定到墙角的一种安装方式。现有方式是通过钣金在墙角构造一个平面来实现的。

越顶装

在高层无法在外墙直接固定设备时，通过越顶支架先在内墙固定后旋转连接杆调整设备角度来实现。

藏线盒式安装

半球类产品出线无法直接穿过天花板，接线在摄像机外部而影响美观。通常会用到藏线盒，将线和接头置于藏线盒内部，外形美观。

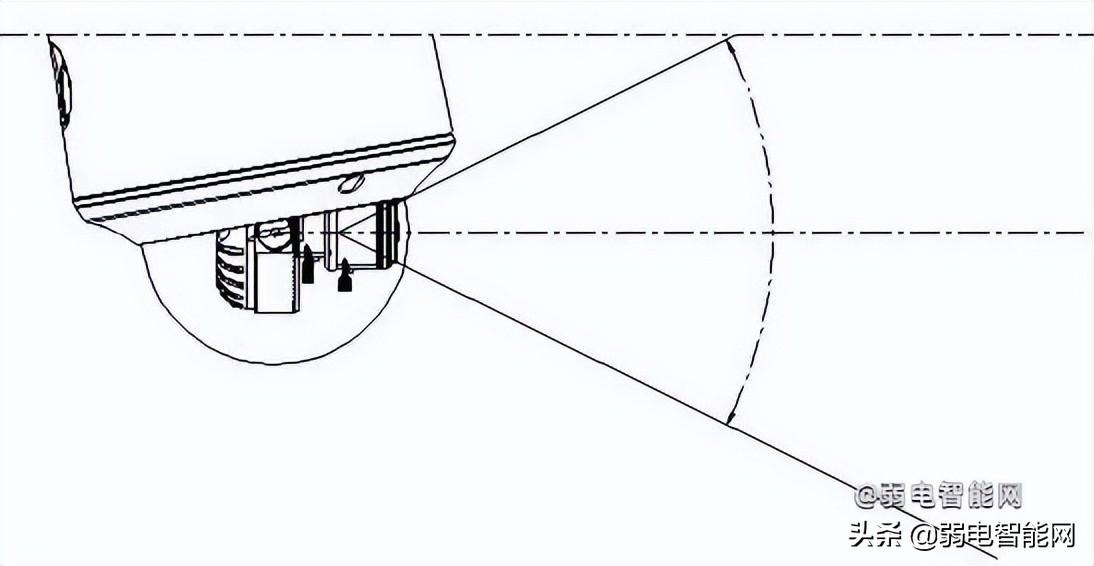

斜底座式安装

半球类产品吸顶装或墙装时，针对很深的走廊会由于摄像机本身角度限制有死角区域。此时需要斜底座来补偿角度（走廊模式)。

高清又智能，创维400万智能双光全彩网络摄像机拆解

前言

充电头网拿到了创维集团旗下创维安防推出的一款400万像素智能网络摄像机，这款摄像机支持智能双光夜视功能，内置麦克风，支持5米拾音，并支持声光警戒，双向对讲以及APP远程监控功能。摄像机具备红外灯补光和白光灯补光。

此外摄像机还支持移动侦测，人形检测，遮挡报警和视频丢失检测，具备ONVIF和创维协议，支持创维智慧云平台。摄像机具备10/100Mbps网络接口，支持12V供电或48V POE供电，支持壁装，吊装和绑杆安装方式。下面就带来创维这款摄像机的拆解，一起看看内部的设计和用料。

创维400万智能双光全彩网络摄像机开箱

包装盒正面印有创维安防品牌、产品名称、外观以及模拟场景，下方还有400W超清、智能双光、智能人车识别、内置MIC、手机APP远程、防尘防水卖点，产品标语——创维安防 安全千万家。

侧面印有产品以及制造商相关信息。

创维智能双光全彩网络摄像机型号为SKS-I54DS-4AP，版本为CSD02，采用POE供电器供电，焦距为4mm，支持400万像素、智能双光以及夜视模式，制造商为深圳创维数字技术有限公司。

另一侧同样印有产品六大卖点标识。

包装内含创维400万智能双光全彩网络摄像机、防水套件以及用户手册。

用于网线插头的密封防水套件一览。

创维400万智能双光全彩网络摄像机采用经典筒式造型设计，外壳分前后两部分，并且黑白撞色处理，表面磨砂抗指纹。

网络摄像机自带的连接线进行了二合一设计，分线分别为电源连接线和网络连接线。

电源连接线端子上设计有凸齿板，方便用户插拔。

端部特写，内部设有金属柱，支持DC12V电源供电。

网络连接线端子上设有用于固定的凸起，可以避免长久使用松动脱离。

网络连接线端部一览，为100M的RJ45接口。

两根分线最后二合一后与网络摄像机连接。

网络摄像机机身设计风格简洁，一侧印有创维安防和湃视。

机身前端中心设有400万高清镜头，四端设有深孔螺丝孔，采用螺丝将两部分外壳固定。

400万高清镜头让创维这款网络摄像机为用户获得超清画质提供支持，满足很多场景下的回溯需求。

下方延展部分设有4颗大功率红外灯（上排）和4颗大功率暖光灯，为产品夜间场景下的红外/智能/全彩模式提供支持。

机身顶部中心设有一个安装螺丝孔。

底部还设有支架安装底座，一旁贴有产品信息贴纸，与包装盒上的一样，不再赘述。

支架安装底座处设有两个固定螺丝孔。

测得连接线最大长度约为48.5cm。

网络摄像机机身长度约为19cm。

前端宽度约为9.5cm。

前端高度约为12cm。

另外测得产品总重量约为364g。

创维400万智能双光全彩网络摄像机拆解

看完了创维这款网络摄像机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。

首先拧开摄像机镜头四角的固定螺丝，取出摄像头机芯。

摄像机内部PCBA模块一览，采用螺丝进行固定。小板间导线主要以插拔式设计，方便组装和维护。

拆解取出摄像机内部传感器模块，供电模块和补光灯模块。镜头外壳内部设有泡棉密封防尘。

照明灯模块边缘设有密封胶圈。

LED灯板正面一览，上方焊接四颗红外线补光灯，下方焊接四颗白色LED补光灯。

POE供电模块一览，焊接整流桥，网络变压器，滤波电容，POE供电芯片，变压器和整流管。

PCBA模块背面没有焊接元件，变压器和电解电容为过孔焊接固定，对应连接器标注有接口定义。

两颗MB6S整流桥用于输入极性切换。

两颗半导体放电管来自捷捷微，型号CP0640SC，用于过电压保护功能。

输入滤波电容规格为47μF63V。

POE供电芯片来自众享科技，型号AS7800，是一颗高精度离线式开关电源芯片，内部集成200V耐压，0.5Ω MOS管，具备12W输出功率。AS7800采用原边反馈，恒流值和输出功率通过外部设定，内置恒流控制和峰值电流控制，具备上电软启动功能和过压，欠压保护。

众享科技 AS7800 资料信息。

变压器采用EE1310磁芯绕制。

输出滤波电容规格为470μF25V。

网络变压器特写。

摄像头小板一览，背面焊接主控芯片，存储器，网络变压器和连接器。

另一面焊接传感器芯片，LED补光灯驱动芯片。

摄像头主控芯片来自星宸科技，型号SSC377，芯片内部集成处理器和DRAM以及网络接口。

24.000MHz时钟晶振特写。

存储器来自华邦，型号W25Q128JVSQ，容量为16MB。

网络变压器特写。

LED驱动芯片来自欧创芯，型号OC5219，支持30V输入电压，输出电流为1A，支持调光输入。

另一颗同型号的驱动芯片特写。

马达驱动器来自中科芯亿达，型号MX115，用于滤光片驱动。

全部拆解一览，来张全家福。

充电头网拆解总结

创维安防推出的这款摄像机具备400万像素，并具备IP66防护等级，满足户外应用需求。摄像机支持2K分辨率视频输出，内置麦克风和补光灯。摄像机配有百兆网络接口，为PoE供电，安装部署更加方便。

充电头网通过拆解了解到，创维安防这款摄像头为全密封设计，壳体之间设有密封圈，导线与外壳之间还有麦克风也采用胶水密封。摄像机内部采用PoE供电模块和摄像头模块组成，PoE采用众享科技AS7800进行降压，为摄像头模块供电。众享科技AS7800芯片内部集成控制器和MOS管，原边反馈，集成度高，转换效率高，非常适合PoE供电的设备使用。
