示波器维修常见故障及检修方法

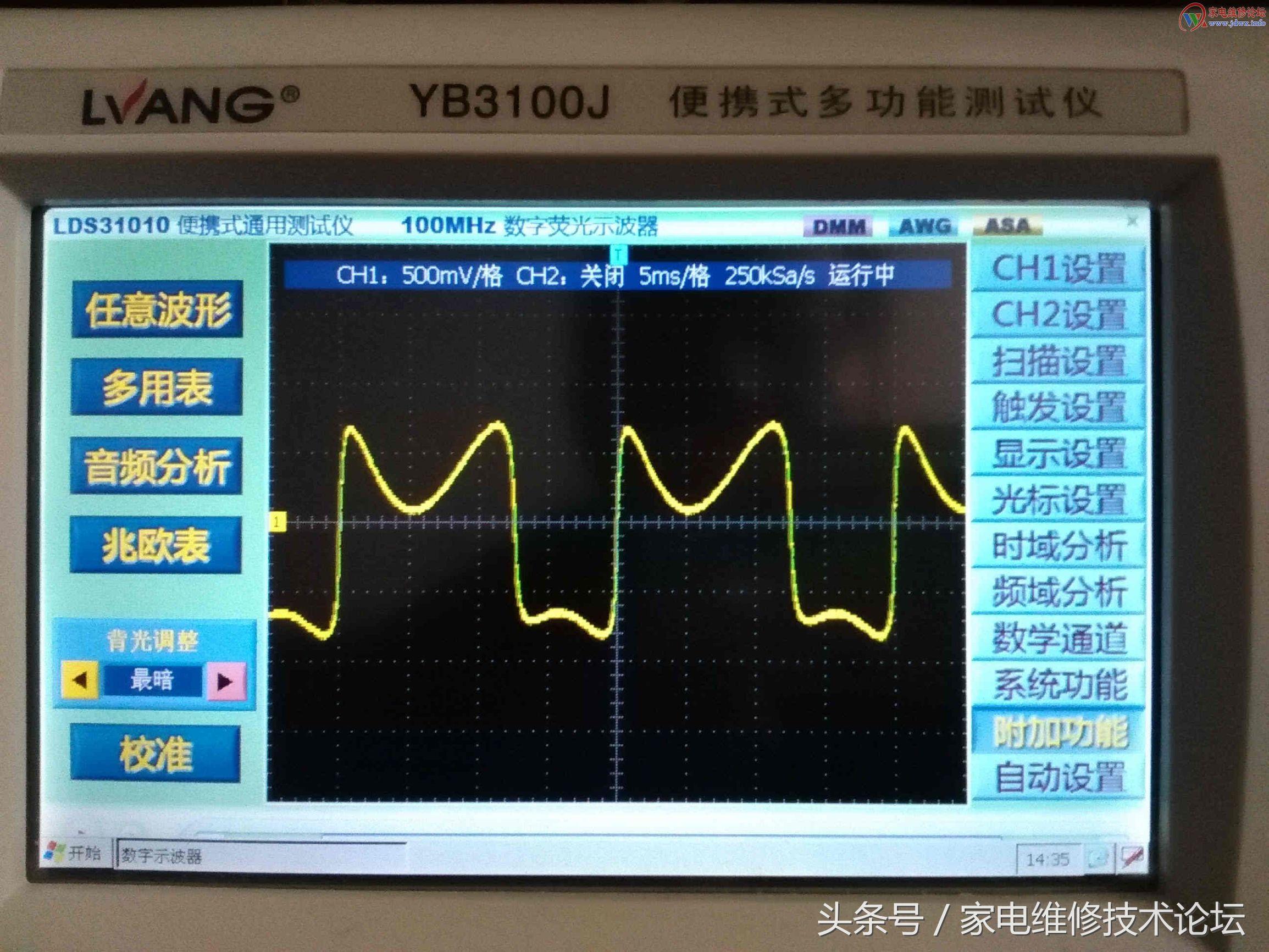

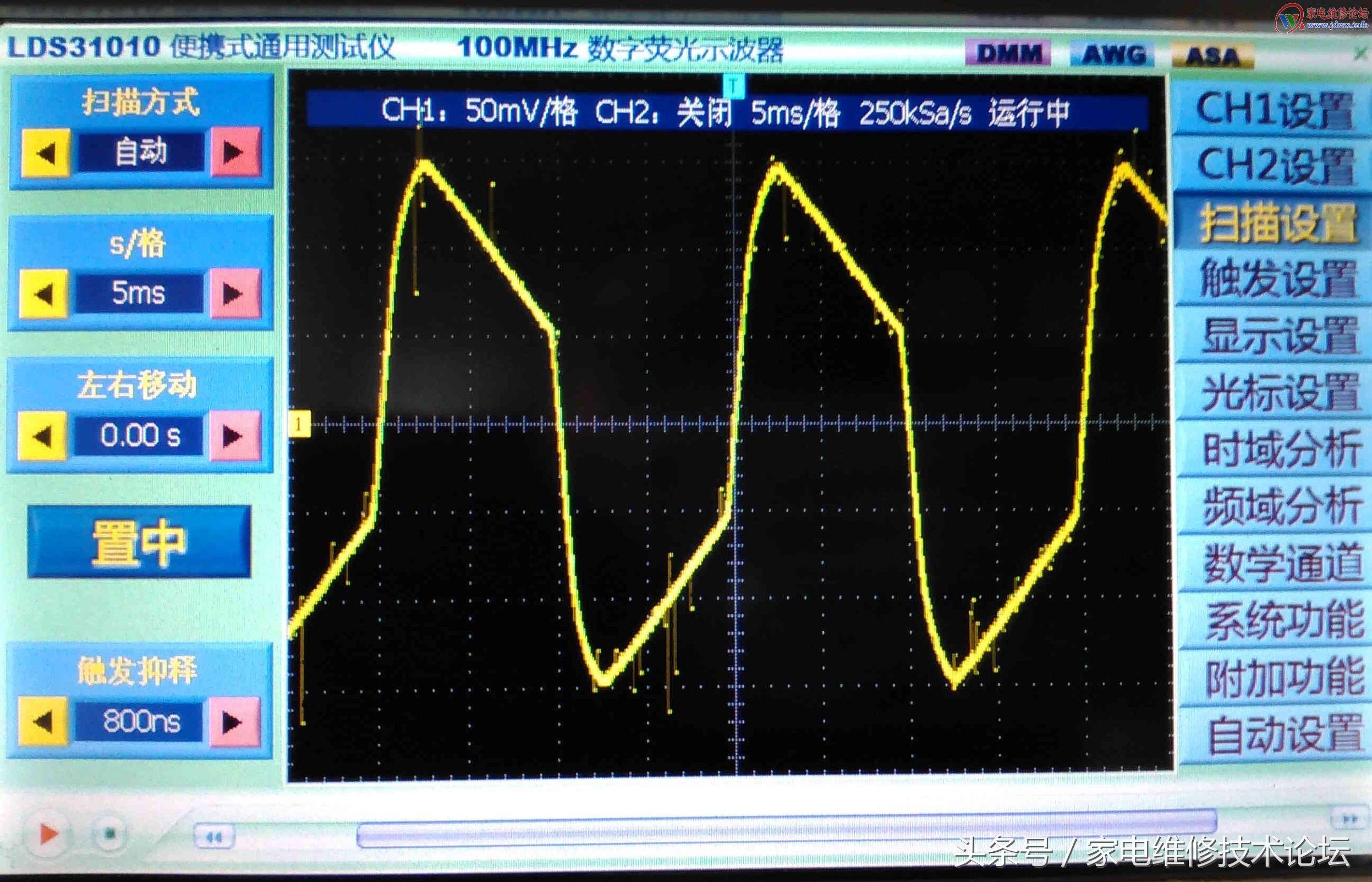

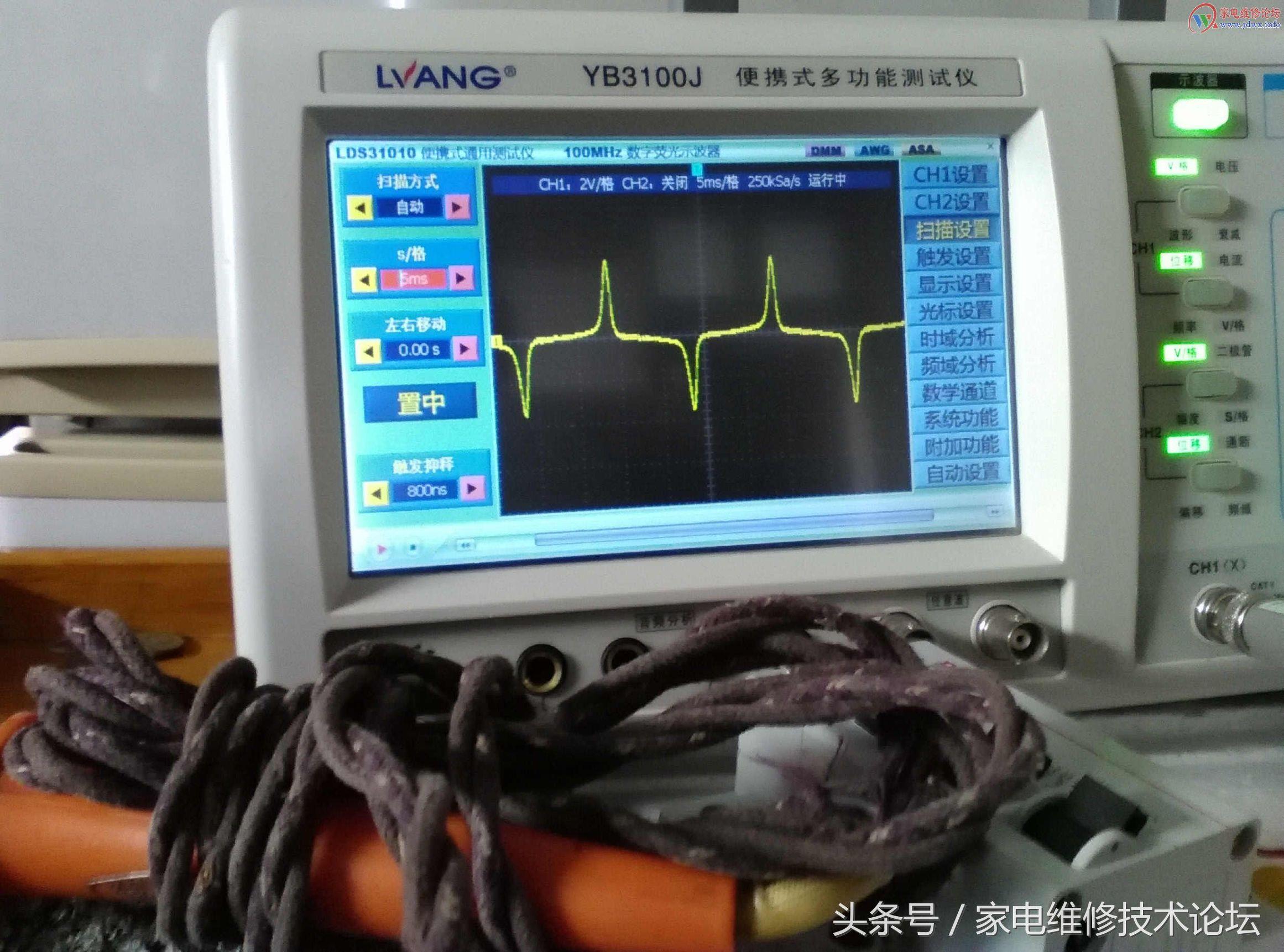

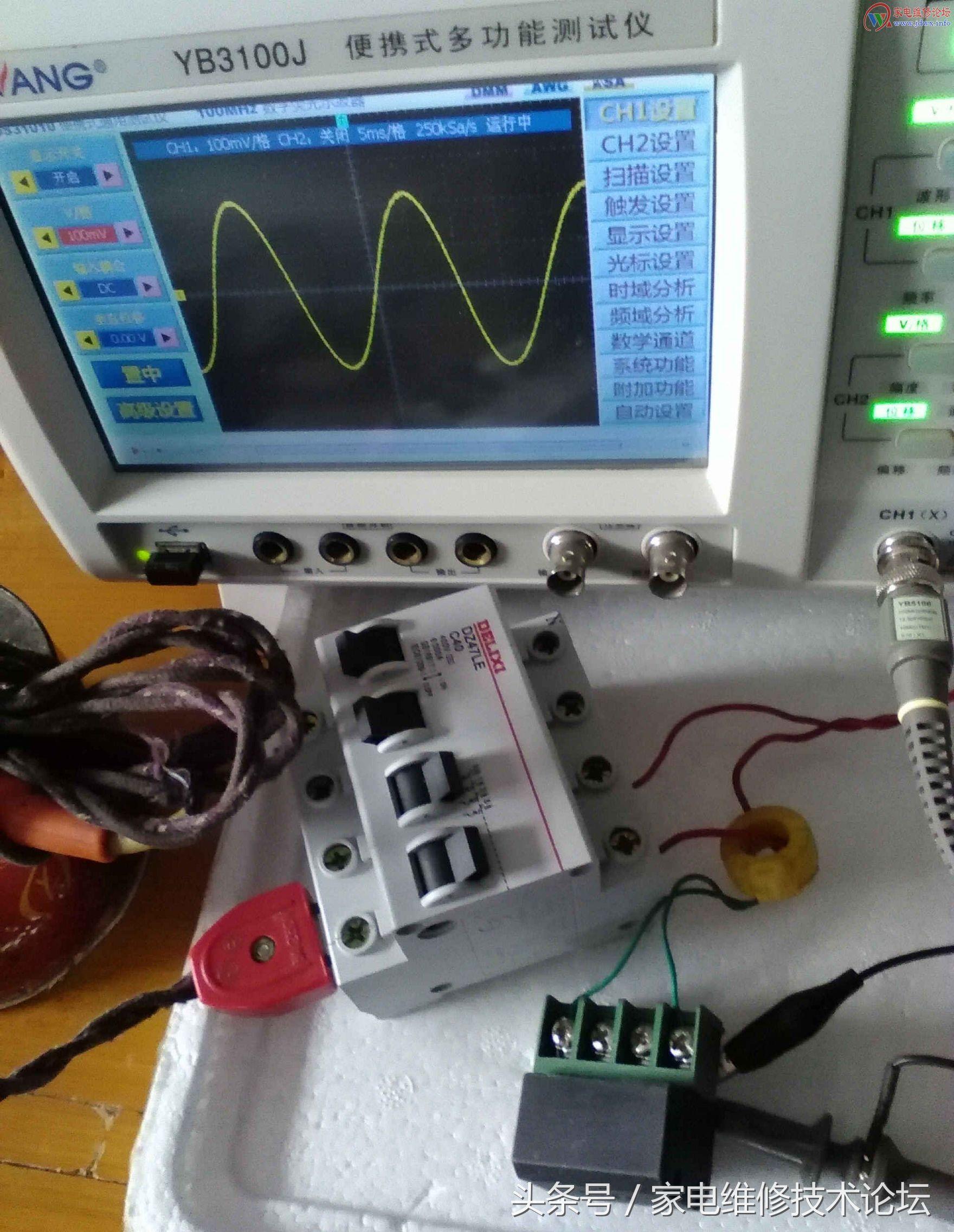

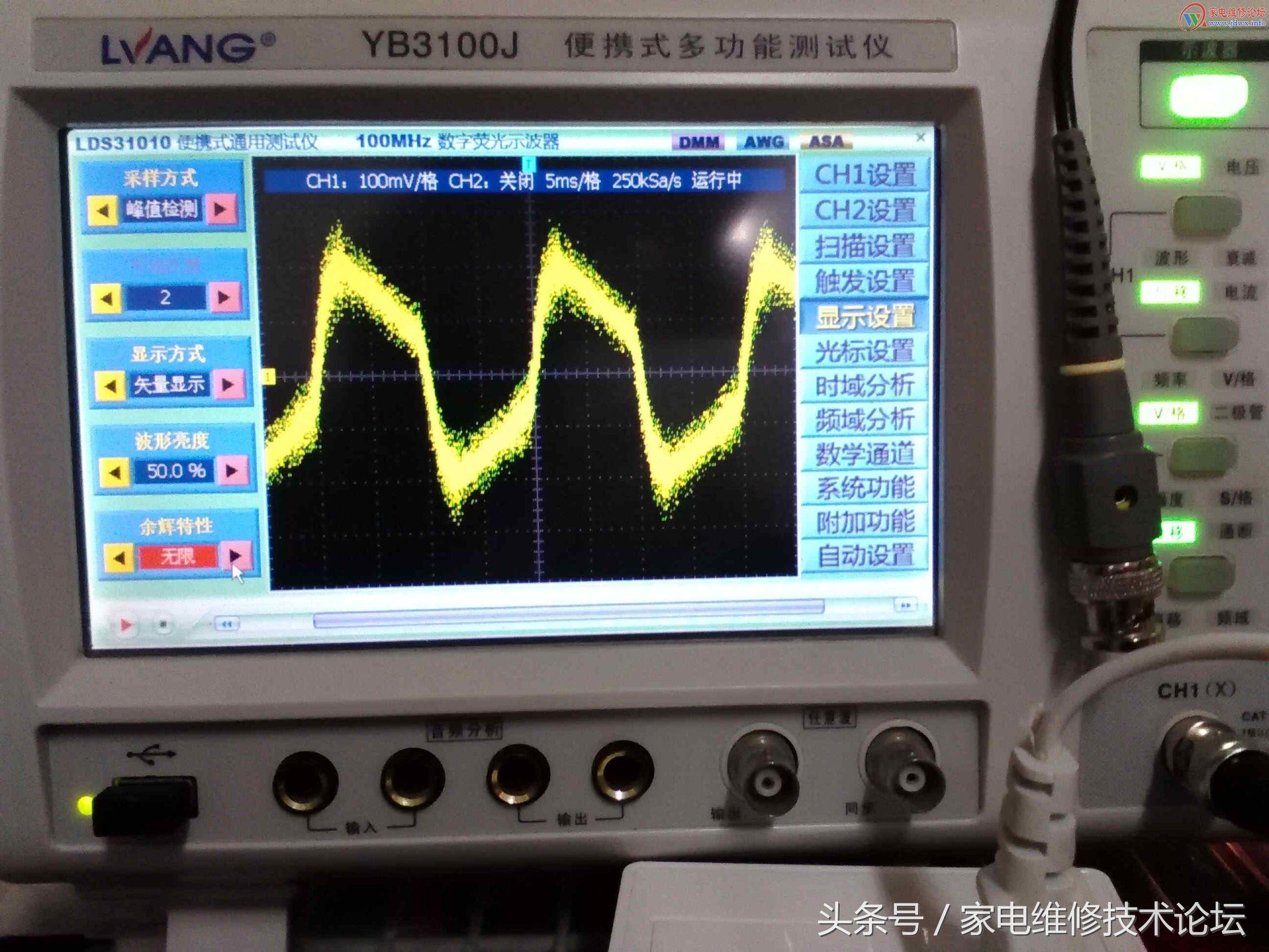

示波器的常见故障类型以及检修方法

①合上电源开关指示灯不亮。

方法：检查供电电源、保险丝、电源线、电源变压器。

②合上电源开关指示灯亮，但无扫描光迹。

方法：将垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，扫描方式置“自动”，X方式置“A”，增加辉度若仍无光迹出现，进入下一步；

第二步；先后拔掉机板上的Y输出插座和内部触发信号输出，并将其短接，若此时出现光迹说明Z轴放大器正常，检查Y输出放大器或X输出放大器，反之，检查Z轴放大器；

第三步，检查X输出放大器和产生锯齿波的扫描发生器。

③Y位移不正常。方法：短路延迟线，看光迹线或光点能否回到屏中心？若能回到屏中心则检查Y前置放大器和延迟线电路，若不能回到屏中心则检查Z输出放大器。

④水平位移不正常，检查X输出放大器。

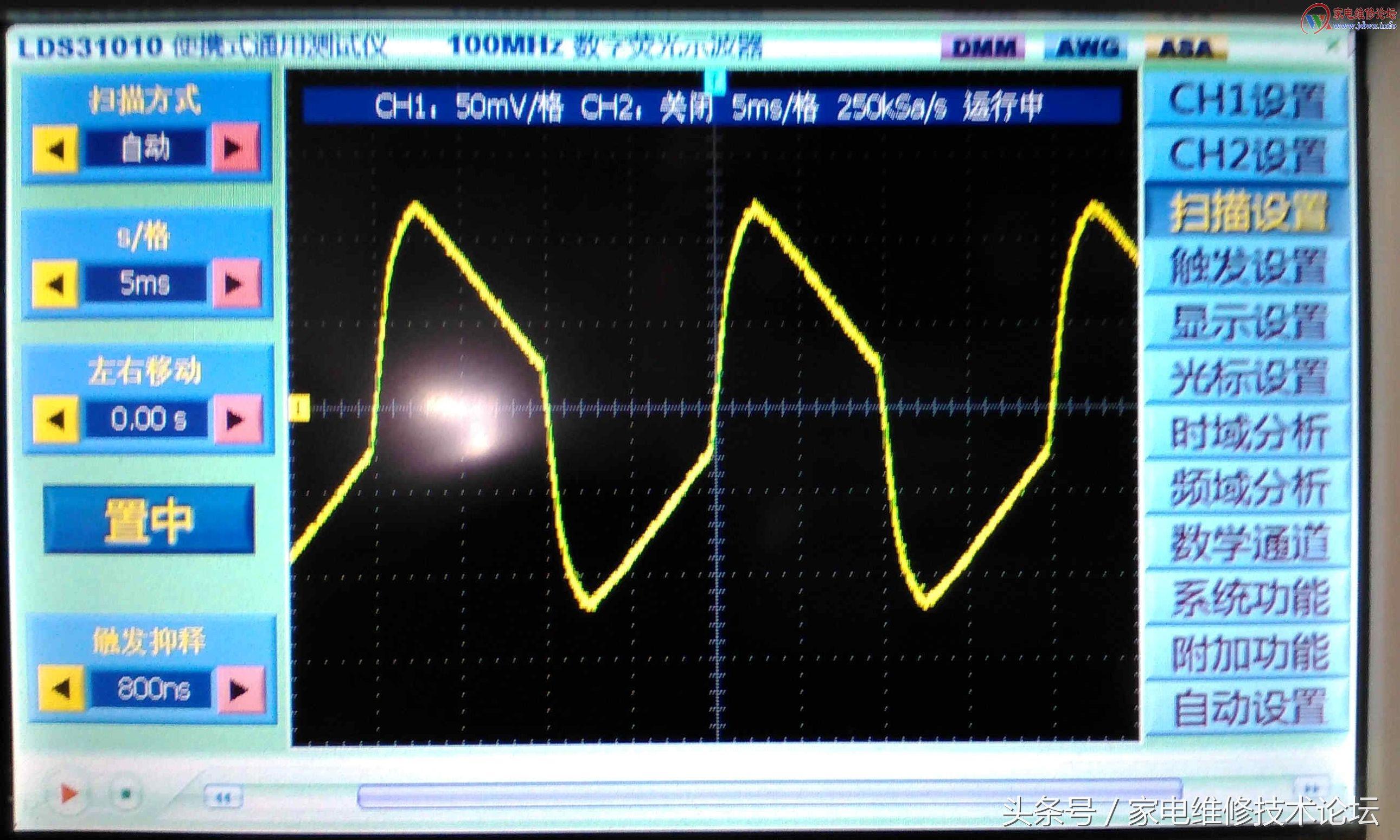

⑤所测试波形不同步，将Y方式和内触发置“Y”，触发耦合置“AC”，触发源置“内”，调节电平，若还不稳定显示则检查触发发生器和触发信号放大器。

⑥Y位移正常，但Y方式置“交替”或“继续”异常，检查垂直位移开关电路。

⑦聚焦不良或亮度太暗，检查示波管控制电路。此外，与X输出放大器有关的故障现象还有信号周期测试误差大，与Y输出放大器有关的故障现象有信号幅度测试误差大，还有一些使用不当而造成的假故障，如：触发选择按钮没选择“自动”或“触发”时无扫描基线，示波器的探头接触不良时无测试信号或测试信号不良，同步触发选择错误造成的不能同步等。

安泰维修根据目前维修的经验，总结出了示波器几种特殊故障的分析，供广大的电子仪器维修者参考：

　　一、无扫描线

　　出现无扫描线故障时应先检查电源电路、示波管电路、触发扫描电路、X轴放大器等的工作是否正常。若这些部分工作都正常，则可能是增辉通道(Z通道)的故障，因为示波管栅极电位通常比阴极电位负60—70伏，一般情况下，阴极发射电子受栅极负压抑制能到达荧光屏的甚少。X轴通道产生扫描电压的同时也产生一增辉信号，增辉信号经Z通道后送到示波管栅级，使栅极电位提高30伏左右，阴极电子就会射到荧光屏上，形成较亮的扫描线。如果无增辉脉冲或增辉脉冲幅度不够，则必然引起无扫描线故障。

　　二、通电后扫描线逐渐变暗

　　这种故障可能是高压电源故障引起，也可能由示波管灯丝电路故障引起。对于高压电源，为保证示波管有良好的聚焦和稳定的亮度，要求电源有很小的纹波和足够的稳定性，因此通用示波器高压电源大多采用直流～直流变换器(通称高频高压)，如果高频高压电路的滤波电容性能变劣，或高压引线绝缘层老化，都可能造成高压漏电致使扫描线逐渐暗淡。

　　此外，示波管灯丝一端一般是通过一电阻与阴极相连的，故灯丝也处于负高压电位。若变压器绕组对地绝缘性能变差，则会造成负高压漏电，使阴极负压绝对值减小，因而栅、阴之间电位差绝对值增大，结果造成扫描线变暗，这种故障往往与通电时间有关。要解决此问题可以重绕变压器，但比较麻烦。较简单的方法是另取一6．3伏变压器直接给灯丝供电。

　　三、扫描线有调辉现象(一小段明，一小段暗)

　　安泰维修根据多年的维修实践，总结出引起此类故障的原因主要有三：

1、消隐电路隔直电容断路，失去抑制干扰能力，致使扫描线出现调辉现象。

2、示波管老化，电子发射能力差，调制能力也差，即使微弱干扰信号也不能掩盖，造成调辉现象。解决办法最好更换示波管。

3、重新绕制的高频高压电路的振荡变压器，在绝缘、浸渍、烘干等工序中未按严格的工艺要求进行，因而变压器工作一段时间后发热。变压器损耗增加，整流电源供给的电流就增加，整流电源中的100Hz脉动成份也相应增大，高频高压受100Hz纹波的调制，就使扫描线出现调辉现象。因此，在重绕高频变压器时，应接严格的工艺要求进行。

一、怎样维修无图纸电路板？

1.要“胸有成图”

要彻底弄懂一些典型电路的原理，烂熟于心。图纸是死的，脑袋里的思想是活的，可以类比，可以推理，可以举一反三，一通百通。比如开关电源，总离不开振荡电路、开关管、开关变压器这些，检查时要检查电路有没有起振，电容有没有损坏，各三极管、二极管有没有损坏，不管碰到什么开关电源，操作起来都差不多，不必强求有电路图﹔比如单片机系统，包括晶振、三总线(地址线、数据线、控制线)、输入输出接口芯片等，检修起来也都离不开这些范围﹔又如各种运算放大器组成的模拟电路，纵它变化万千，在“虚短”和“虚断”的基础上去推理，亦可有头有绪，条分缕析，弄个明明白白。练就了分析和推理的好功夫后，即使遇到从未见过的设备，也只要从原理上搞明白就可以了。

2.要讲究检修先后顺序

讲究检修顺序才可找到解决问题的最短路径，避免乱捅乱拆，维修不成，反致故障扩大。维修就象医生给人看病，也讲究个“望闻问切”。“望”即检查故障板的外观，看上面有没有明显损坏的痕迹，有没有元件烧黑、炸裂，电路板有无受腐蚀引起的断线、漏电，电容有没有漏液，顶部有没有鼓起等；“闻”用鼻子嗅一嗅有没有东西烧焦的气味，这气味是从哪里发出的；“问”很重要，要详细地询问当事人，设备出故障当时的情况，从情况推理可能的故障部位或元件；“切”即动用一定的检测仪器和手段，分通电和不通电两种情况，检查电路部位或元件的阻值、电压、波形等，将好坏电路板对比测试，观察参数的差异等。

其实有很多故障你连万用表都没用上就解决了，电路图自然免了。

3.要善于总节规律。

一般有一定的维修经验积累后，要善于总节分析每一次元件损坏的原因，是操作不当？欠缺维护？设计不合理？元件质量欠佳？自然老化？有了这些分析，下次再碰到同类故障，尽管不是相同的电路板，心里也就有了一点底。例如本人曾经碰到一台辛辛那提加工中心时好时坏的故障，供应商采取将软件重装，减少谐波干扰，乃致将所有的板拆下在其它好的机器上重现故障等手段，拆腾了一个月最后也没有解决问题。因为本人维修过不少电脑主板的故障，发现时好时坏有不少是上了年份的主板上的电容有问题，我想这对加工中心的控制板也是一样的，于是将板上的电容全部换掉，结果只用一个小时问题就解决了。

4.要善于寻找资料

自从互联网出现以来，寻找资料变得非常容易。不明白的设备原理，不明白的电路原理，几乎都可以从网上找得到，什么IC资料都可以从网上找得到。以前讲师傅带徒弟，徒弟学不学得好要看师傅有没有心带。现在不必了，有了互联网，你的师傅遍及全世界，什么样的高手都有。当然，学历不高的话，英语是一道横在我们面前的沟坎，很多东西都是要有英语基础才能理解的，例如很多IC资料都是英文的。但有了金山词霸，你有这个专业基础，很多东西连猜带蒙，也可理解个八九不离十。有了有用的资料，没图也就和有图一样，没啥大不了的。

5.要有必要的检测设备

如果你将维修当成自己的一番事业，那么一定的设备投资是必要的。电烙铁、万用表、常用的拆装工具，牌子不要太差。(俺的万用表都是4000多大洋的FLUKE189，呵呵！)，有条件的话再弄一个100M的双踪示波器，再有条件的话，置个在线维修测试仪。二、工控电路板电容损坏的故障特点及维修

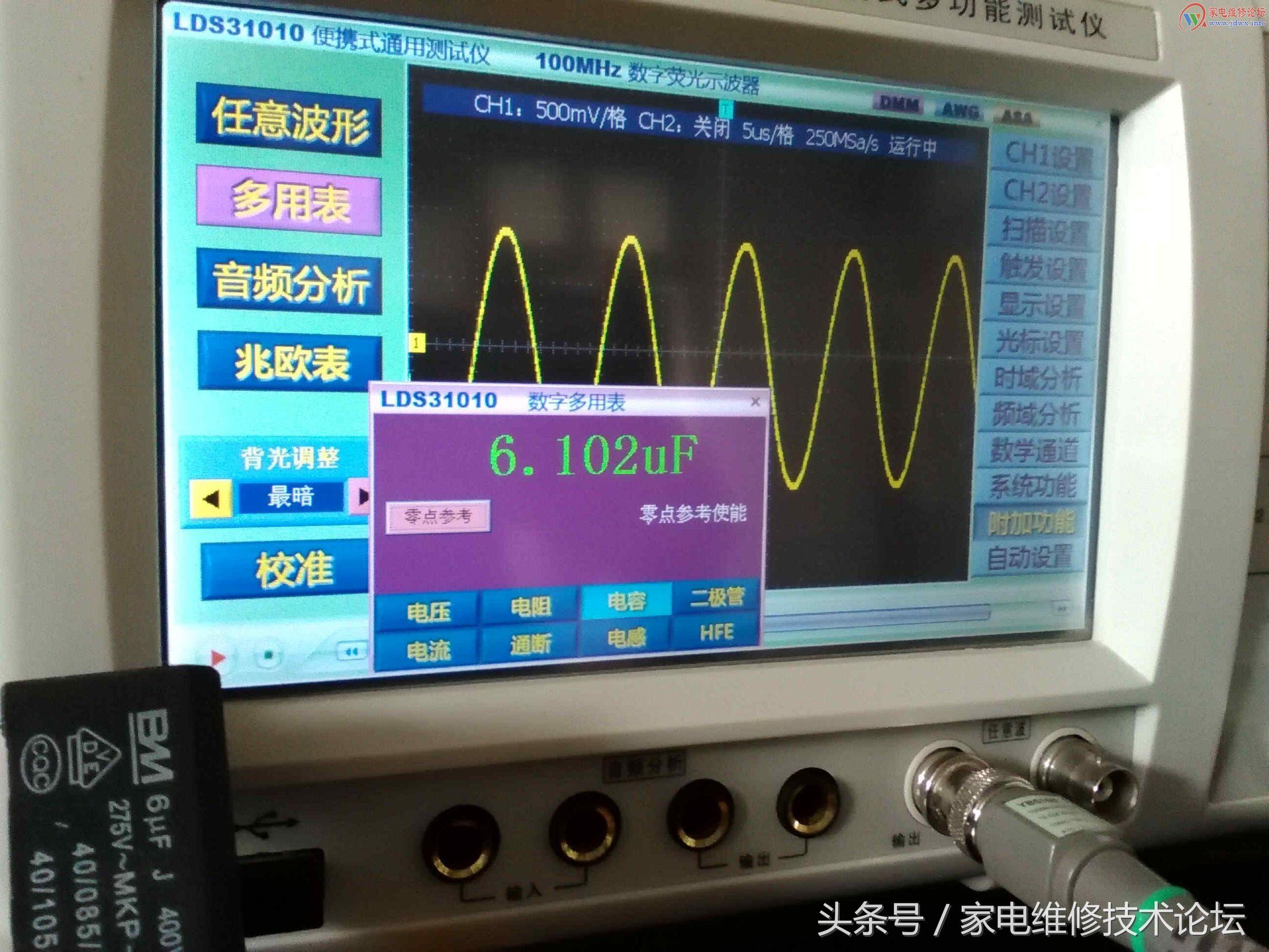

电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。

电容损坏表现为：1.容量变小；2.完全失去容量；3.漏电；4.短路。

电容在电路中所起的作用不同，引起的故障也各有特点。在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。

电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。这个规律不但适用电解电容，也适用其它电容。所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。曾经修过一台X光探伤仪的电源，用户反映有烟从电源里冒出来，拆开机箱后发现有一只1000uF/350V的大电容有油质一样的东西流出来，拆下来一量容量只有几十uF，还发现只有这只电容与整流桥的散热片离得最近，其它离得远的就完好无损，容量正常。另外有瓷片电容出现短路的情况，也发现电容离发热部件比较近。所以在检修查找时应有所侧重。

有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。

在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜（当然也要注意电容的品质，要选择好一点的牌子，如红宝石、黑金刚之类）。三、电阻损坏的特点与判别

常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。

电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用最广，其损坏的特点一是低阻值（100Ω以下）和高阻值（100kΩ以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没有痕迹。水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹。保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。根据以上特点，在检查电阻时可有所侧重，快速找出损坏的电阻。

根据以上列出的特点，我们先可以观察一下电路板上低阻值电阻有没有烧黑的痕迹，再根据电阻损坏时绝大多数开路或阻值变大以及高阻值电阻容易损坏的特点，我们就可以用万用表在电路板上先直接量高阻值的电阻两端的阻值，如果量得阻值比标称阻值大，则这个电阻肯定损坏（要注意等阻值显示稳定后才下结论，因为电路中有可能并联电容元件，有一个充放电过程），如果量得阻值比标称阻值小，则一般不用理会它。这样在电路板上每一个电阻都量一遍，即使“错杀”一千，也不会放过一个了。四、运算放大器的好坏判别方法

运算放大器好坏的判别对相当多的电子维修者有一定的难度，不只文化程度的关系（手下有许多本科生，不教的话肯定不会，教了也要好久才领会，还有个专门跟导师学变频控制的研究生，居然也是如此！），在此与大家共同探讨一下，希望对大家有所帮助。

理想运算放大器具有“虚短”和“虚断”的特性，这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用，运放必须在闭环(负反馈）下工作。如果没有负反馈，开环放大下的运放成为一个比较器。如果要判断器件的好坏，先应分清楚器件在电路中是做放大器用还是做比较器用。

从图上我们可以看出，不论是何类型的放大器，都有一个反馈电阻Rf,则我们在维修时可从电路上检查这个反馈电阻，用万用表检查输出端和反向输入端之间的阻值，如果大的离谱，如几MΩ以上，则我们大概可以肯定器件是做比较器用，如果此阻值较小0Ω至几十kΩ，则再查查有无电阻接在输出端和反向输入端之间，有的话定是做放大器用。

根据放大器虚短的原理，就是说如果这个运算放大器工作正常的话，其同向输入端和反向输入端电压必然相等，即使有差别也是mv级的，当然在某些高输入阻抗电路中，万用表的内阻会对电压测试有点影响，但一般也不会超过0.2V，如果有0.5V以上的差别，则放大器必坏无疑！（我是用的FLUKE179万用表)

如果器件是做比较器用，则允许同向输入端和反向输入端不等，

同向电压>反向电压，则输出电压接近正的最大值；

同向电压<反向电压，则输出电压接近0V或负的最大值（视乎双电源或单电源）。

如果检测到电压不符合这个规则，则器件必坏无疑！

这样你不必使用代换法，不必拆下电路板上的芯片就可以判断运算放大器的好坏了。
