三款蓝牙音频接收器拆解：索尼SBH24、小米YPJSQ01JY、七彩虹BTC1

蓝牙音频接收器是在目前被取消3.5mm耳机孔的手机上使用3.5mm耳机的一种方式，可以视作把有线耳机摇身一变成为蓝牙耳机。并且由于稍微脱离了体积和功耗上的束缚，可以在音质方面做更多的文章。SONY索尼 SBH24、小米蓝牙音频接收器YPJSQ01JY、Colorfly七彩虹 BT-C1是目前市面上三款热门的三款热门蓝牙音频接收器，它们无论是在外观还是功能上都各具特色。

为了让大家更加透彻地了解这三款产品，现在我爱音频网为大家带来SONY索尼SBH24无线蓝牙音频接收器、小米蓝牙音频接收器和七彩虹BT-C1蓝牙音频接收器的拆解，看看他们同为蓝牙音频接收器，在用料和做工方面存在哪些差别。

1、SONY索尼 SBH24。

采用了正方形设计，正面是一大块经过手感处理的塑料按键区，并且在下方的NFC感应区可以进行NFC触控配对蓝牙，使用上很方便，此外这款产品还附带了MH755入耳式立体声3.5mm接口耳机；

2、小米蓝牙音频接收器YPJSQ01JY。

在外观上像是口红一般的造型，四边圆润，手感较好，重量轻，携带方便；

3、Colorfly七彩虹 BT-C1。

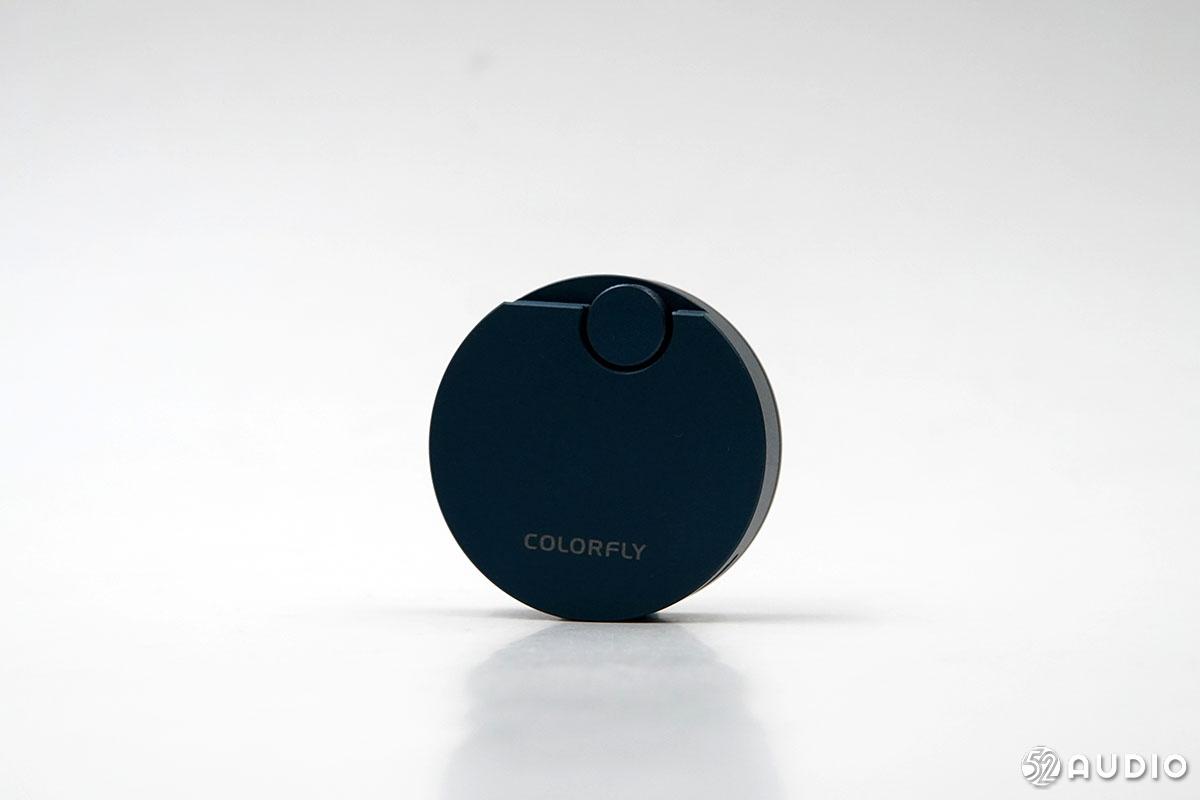

采用圆形的CNC一体成型铝合金表面，底部采用一块圆形的玻璃材质覆盖，音量调节器也采用了与众不同的旋钮，在操控和耐用性方面都有优势，另外它还采用了旗舰手机级别的HiFi数模转换器（DAC），在音质和推力上都有保证。

一、SONY索尼 SBH24、小米蓝牙音频接收器、Colorfly七彩虹 BT-C1开箱对比

1、SONY索尼SBH24无线蓝牙音频接收器

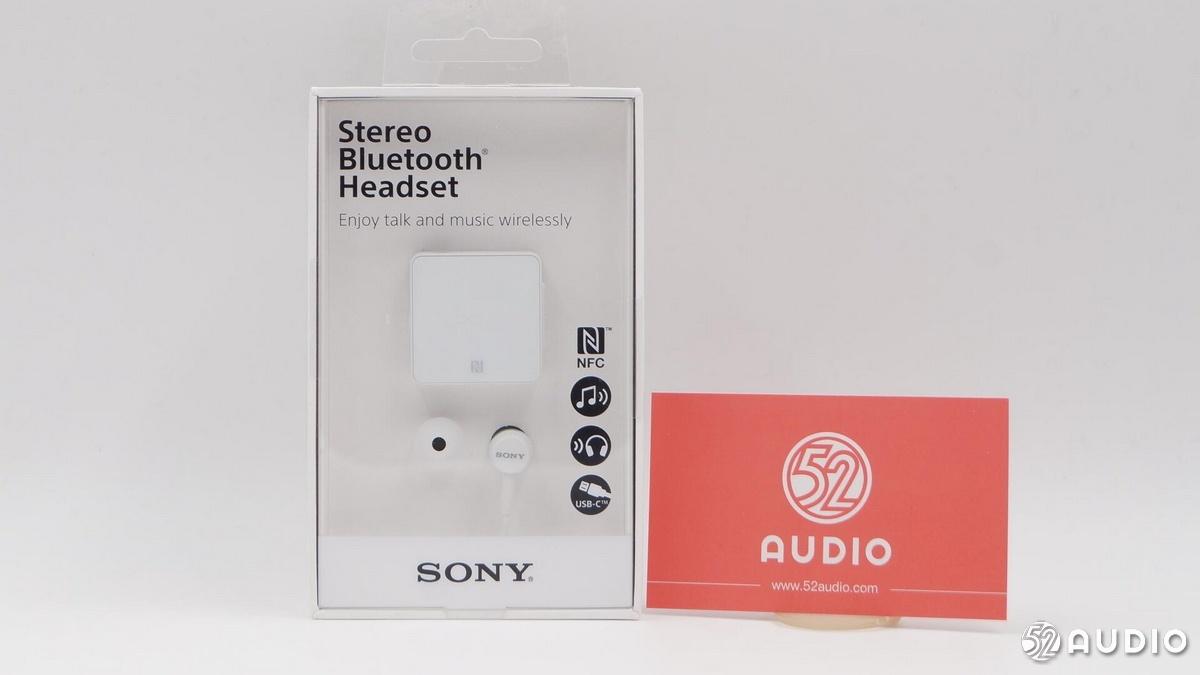

看上去非常清淡、简洁的SONY国际版一般配件的包装，仿佛像一个橱窗一般，能马上看到产品。

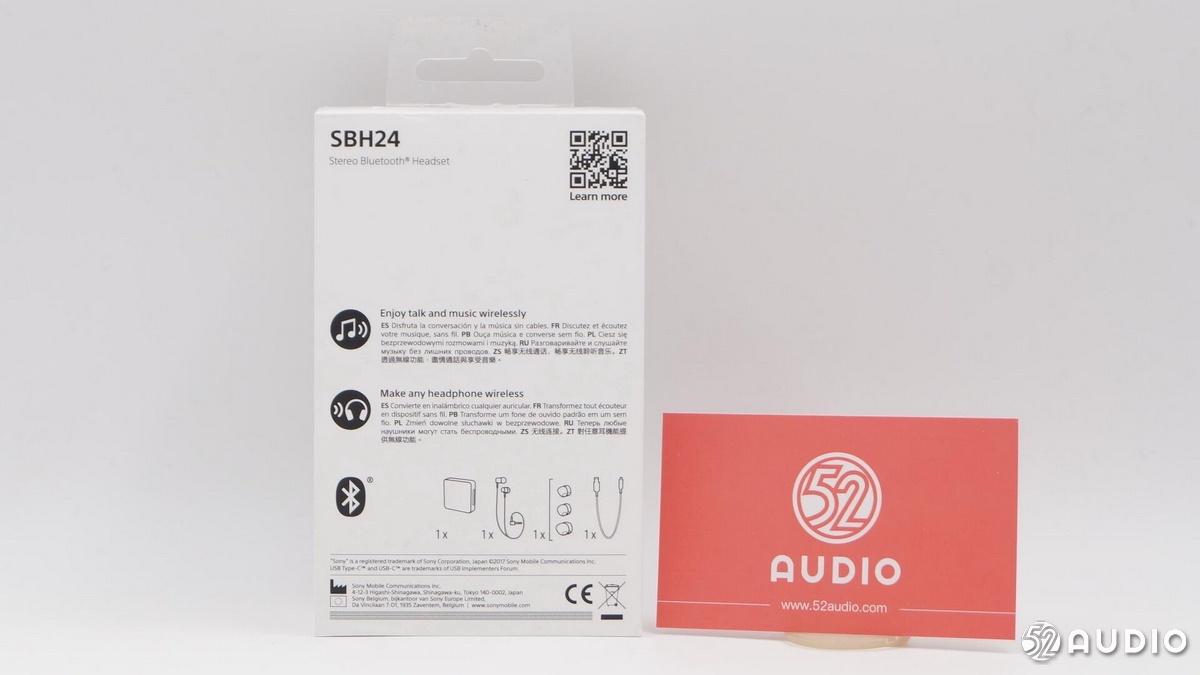

包装背后展示的是产品特色，其中包含：畅享无线通话、畅享无线聆听音乐、对任意耳机提供无线功能。包装内含有：蓝牙接收器x1、MH755耳机x1、耳塞套x3、USB Type-C数据线x1。索尼移动出品。

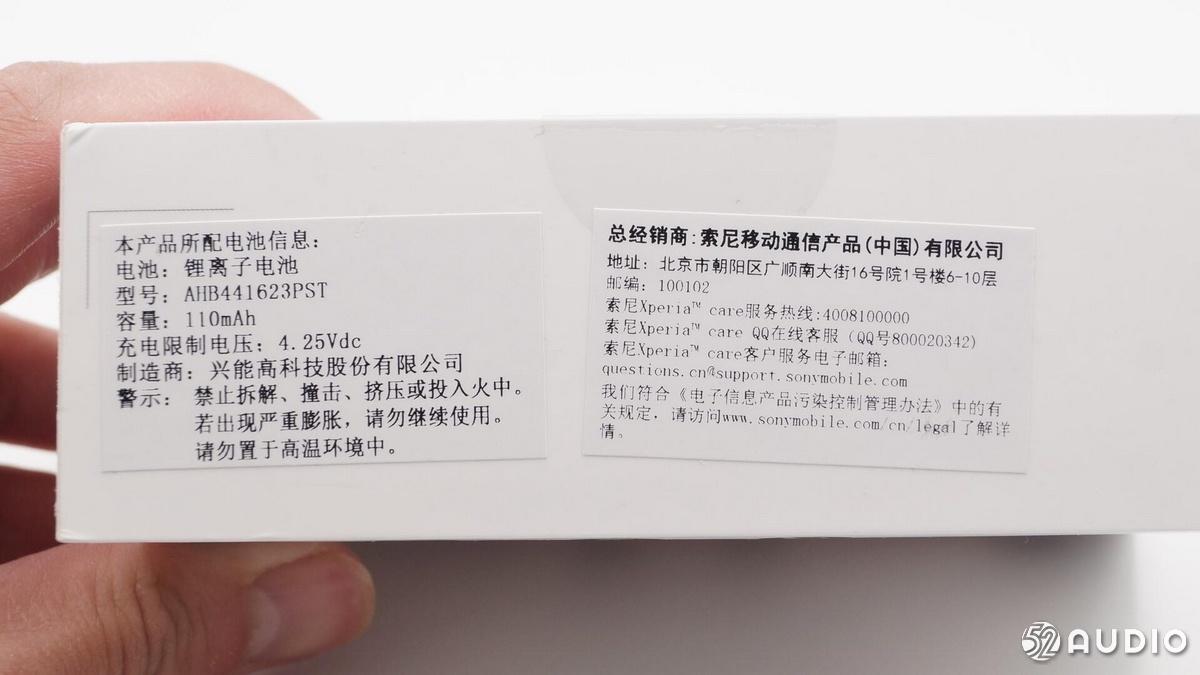

包装底部有中国经销商的贴纸和产品电池信息，锂离子电池，型号：AHB441623PST，容量：110mAh，充电限制电压：4.25V DC，制造商：兴能高科技股份有限公司。

产品总经销商：索尼移动通信产品（中国）有限公司

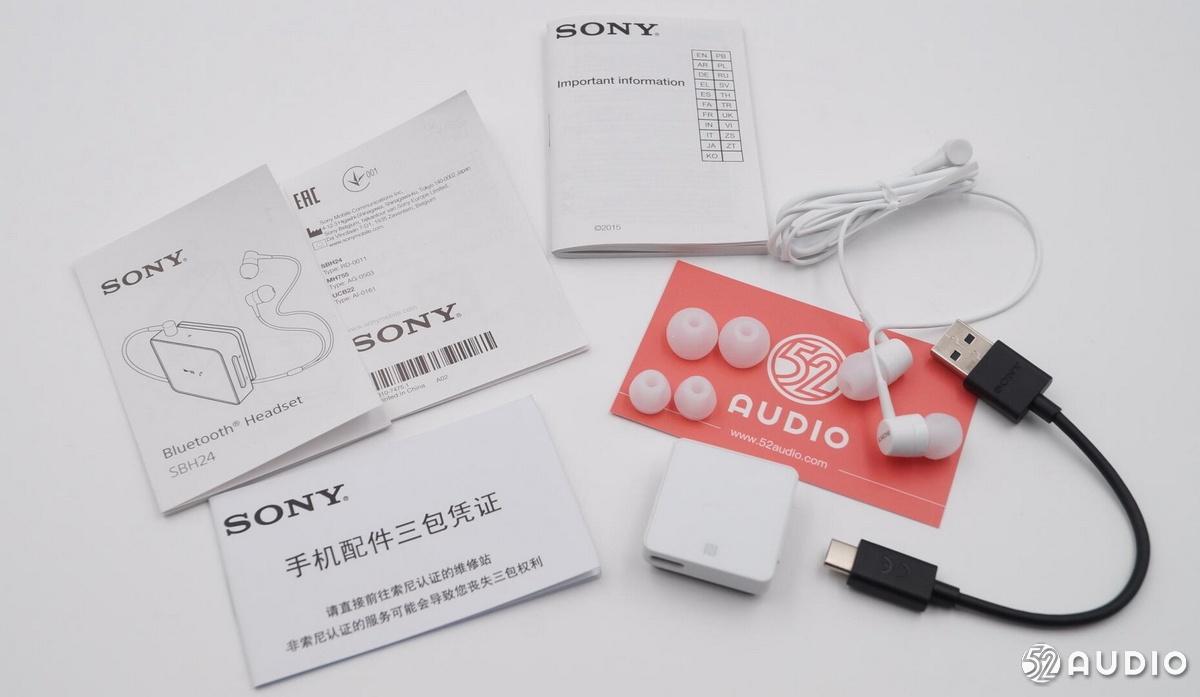

蓝牙接收器x1、MH755耳机x1、耳塞套x3、USB Type-C数据线x1和产品说明、三包凭证。

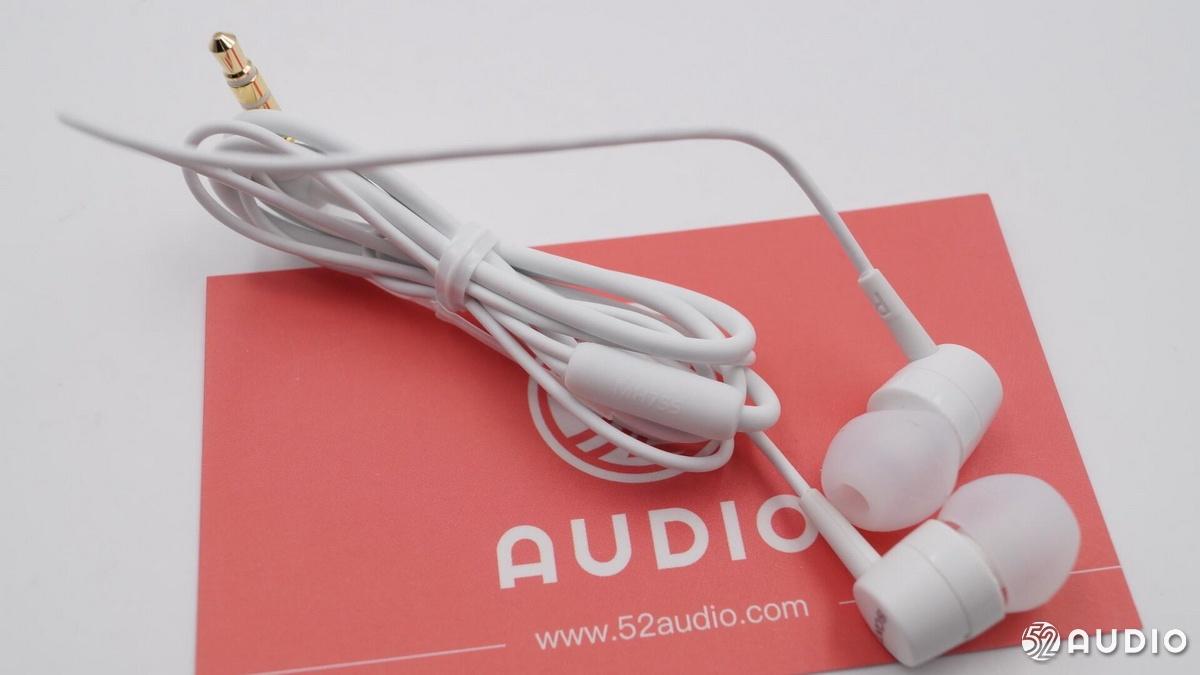

据我爱音频网分析，MH755耳机是短线版的MH750，比MH750少了麦克风和线控。

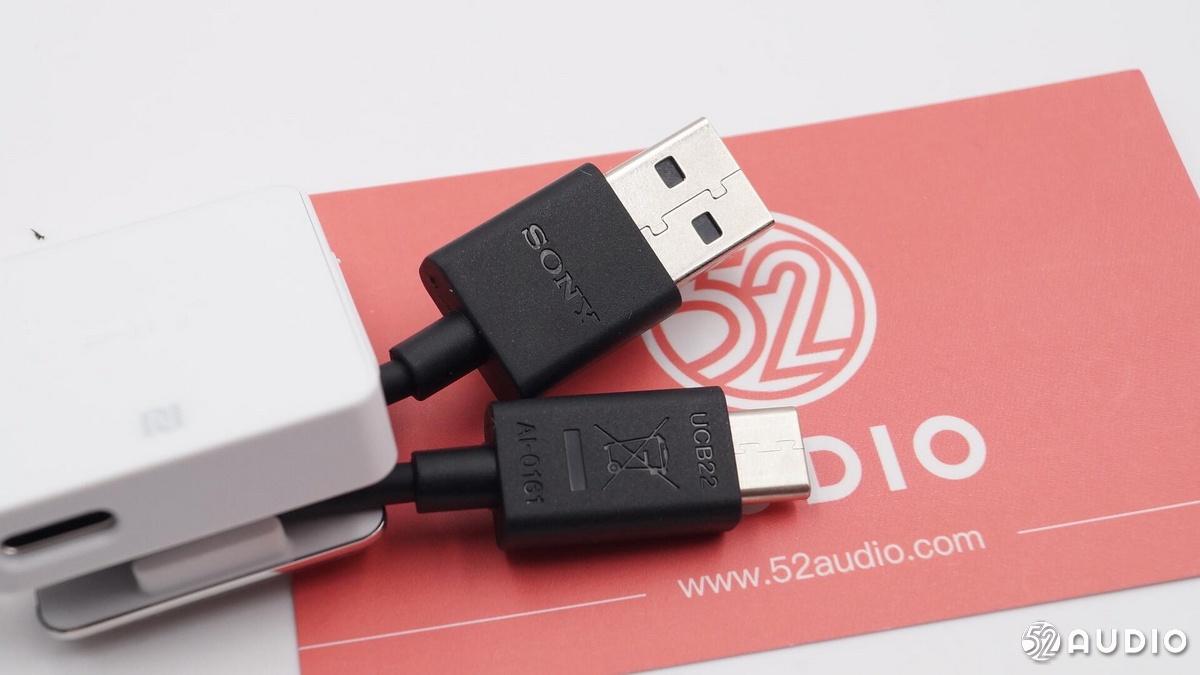

索尼短款USB Type-C数据线UCB22，USB 2.0速率。

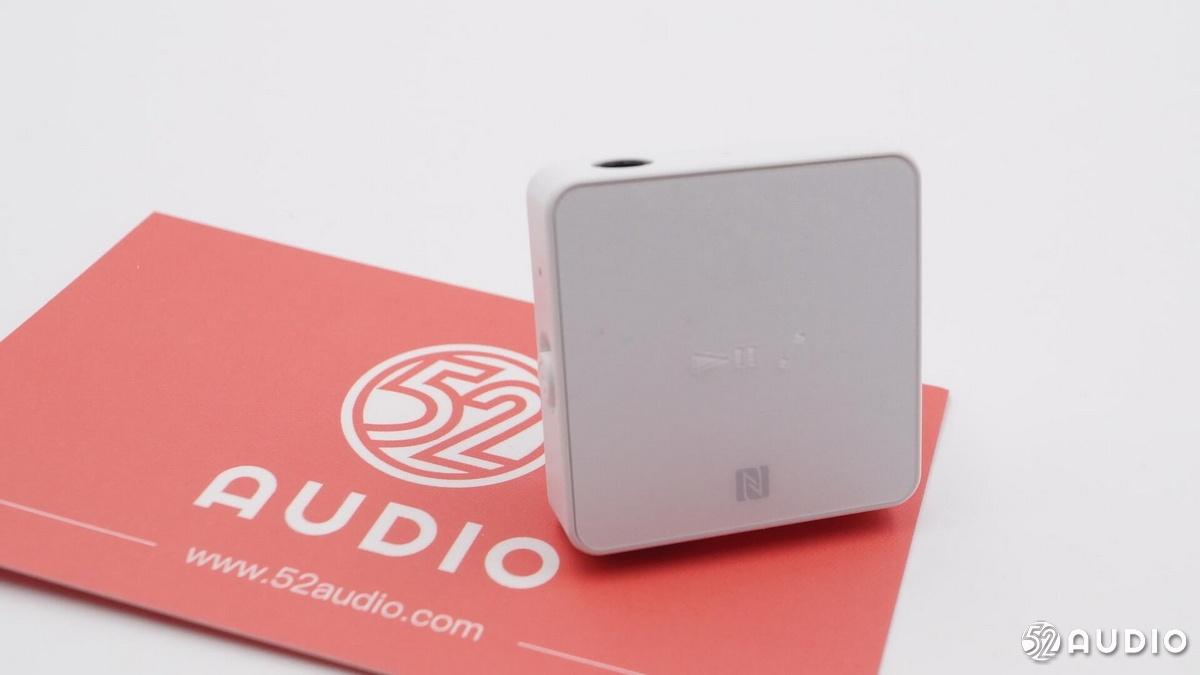

与iPod nano6大小相近的蓝牙接收器，做工比较精细，磨砂质感的表面，正面是主要功能按键，通话和音乐暂停/播放。如果是连接支持Siri的苹果手机，长按该按键一秒，能够呼唤出Siri。支持NFC一触配对。

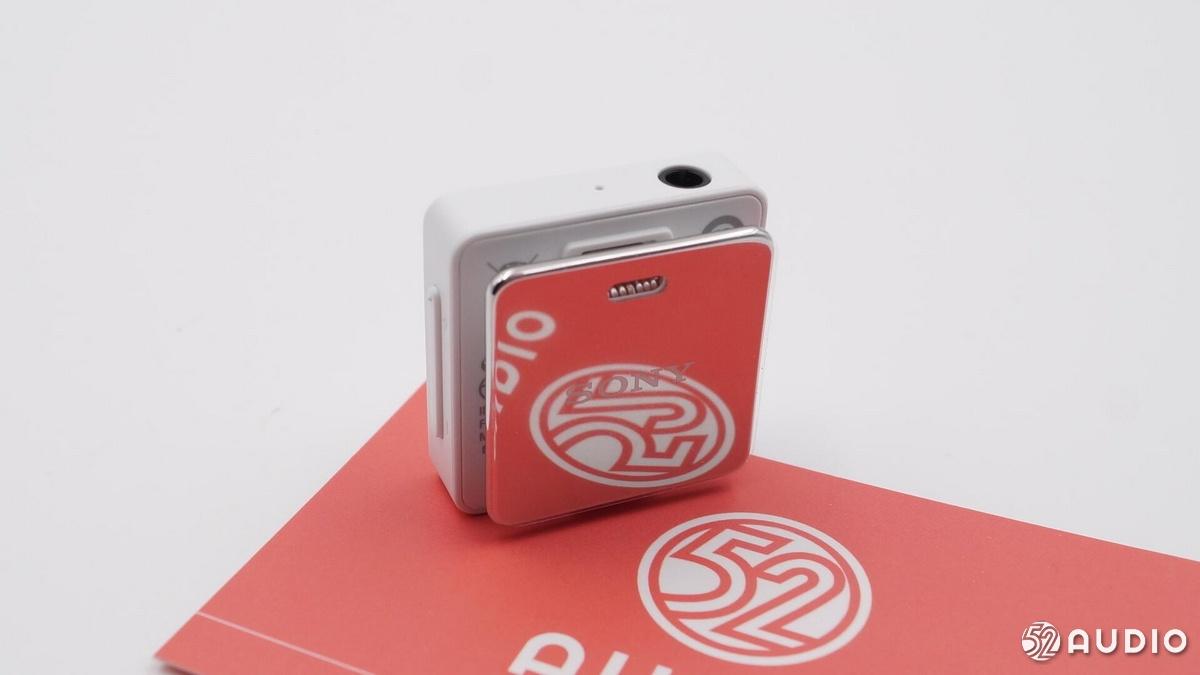

背夹是光滑的镜面，可以当小镜子用。

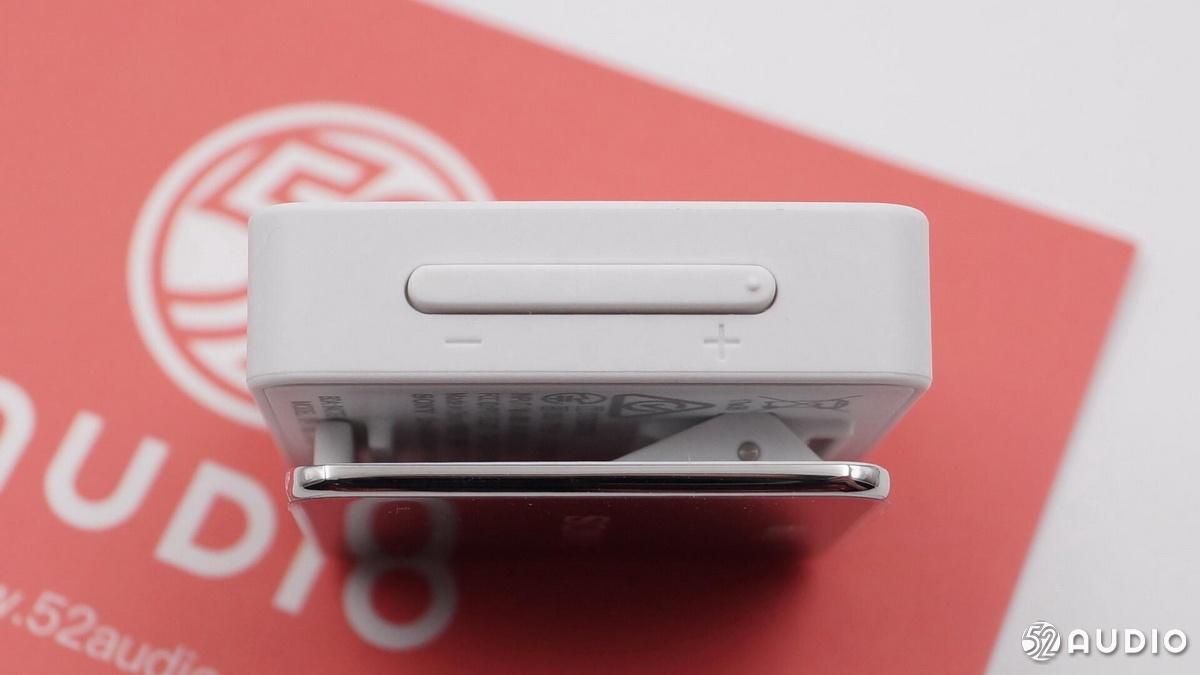

音量调节键，有盲操凸起，索尼的一贯特色。

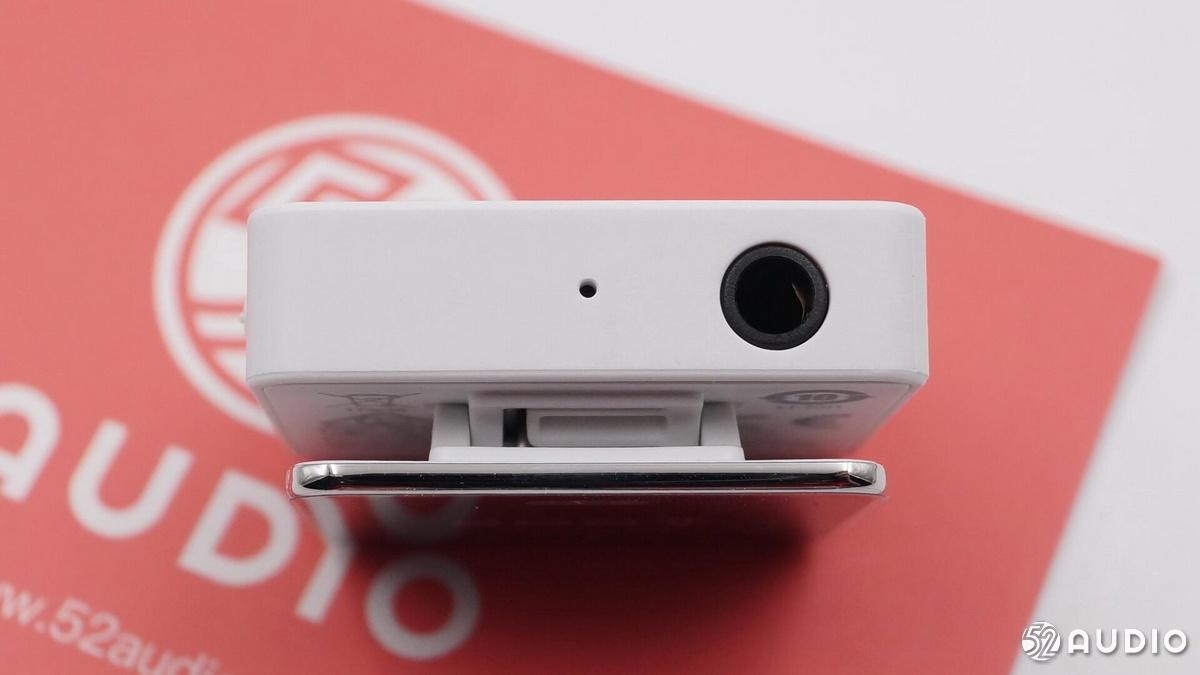

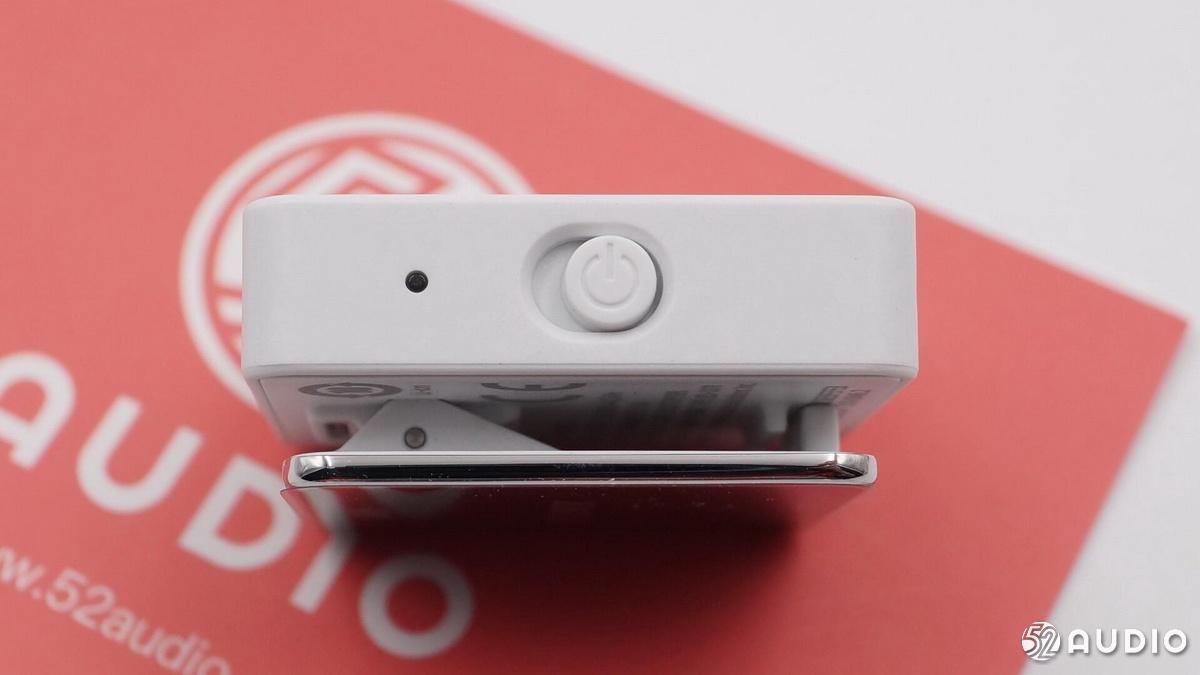

顶部3.5mm Audio接口和麦克风，这款蓝牙接收器支持通话功能。

侧面是拨动式电源开关和LED灯。

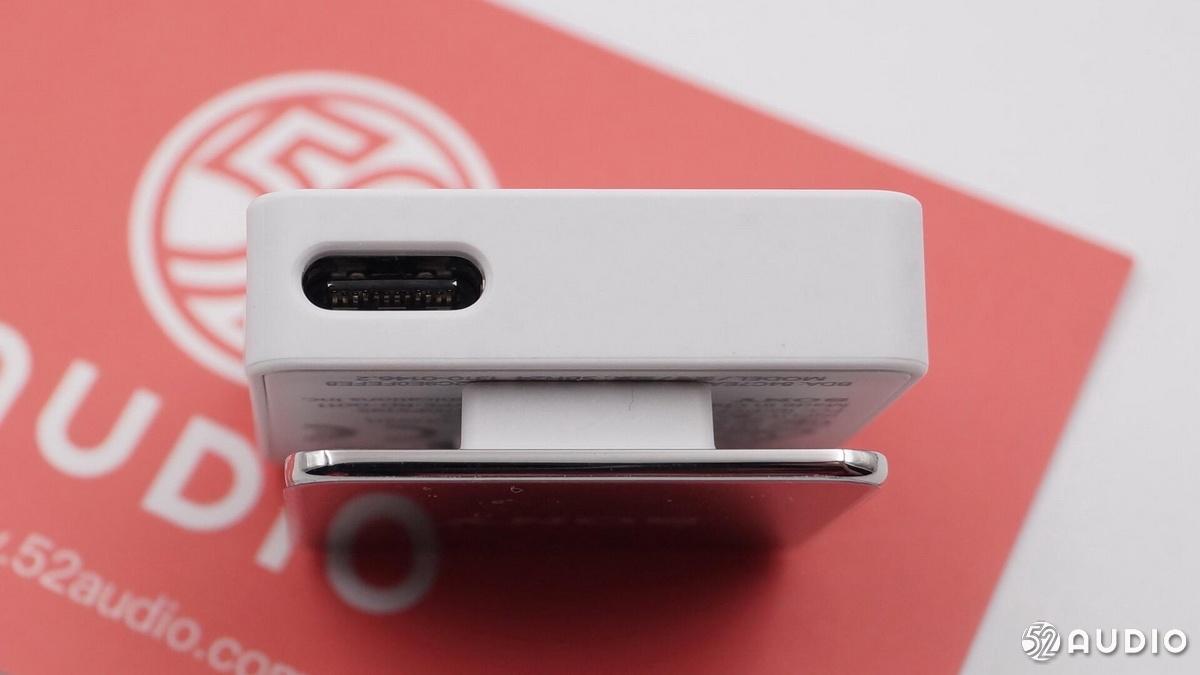

底部USB Type-C插孔。

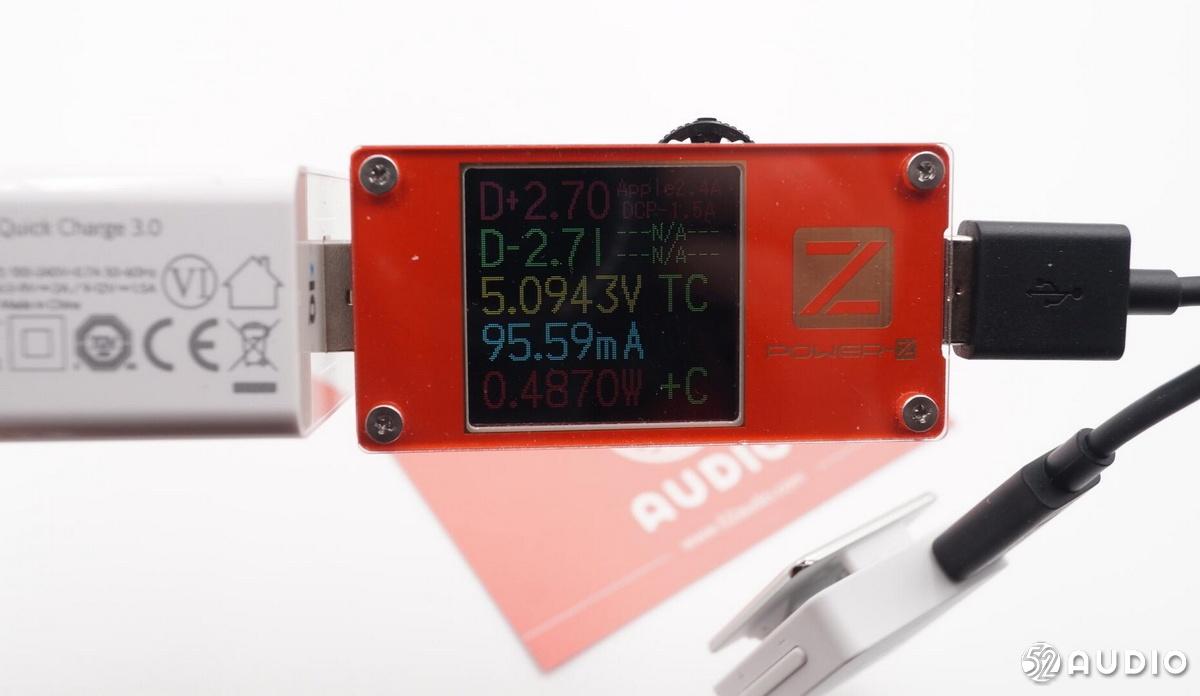

我爱音频网使用ChargerLAB POWER-Z KT001对SONY SBH24的蓝牙接收器进行充电测试，测得充电器输出为5.09V 0.095A。

2、小米蓝牙音频接收器YPJSQ01JY

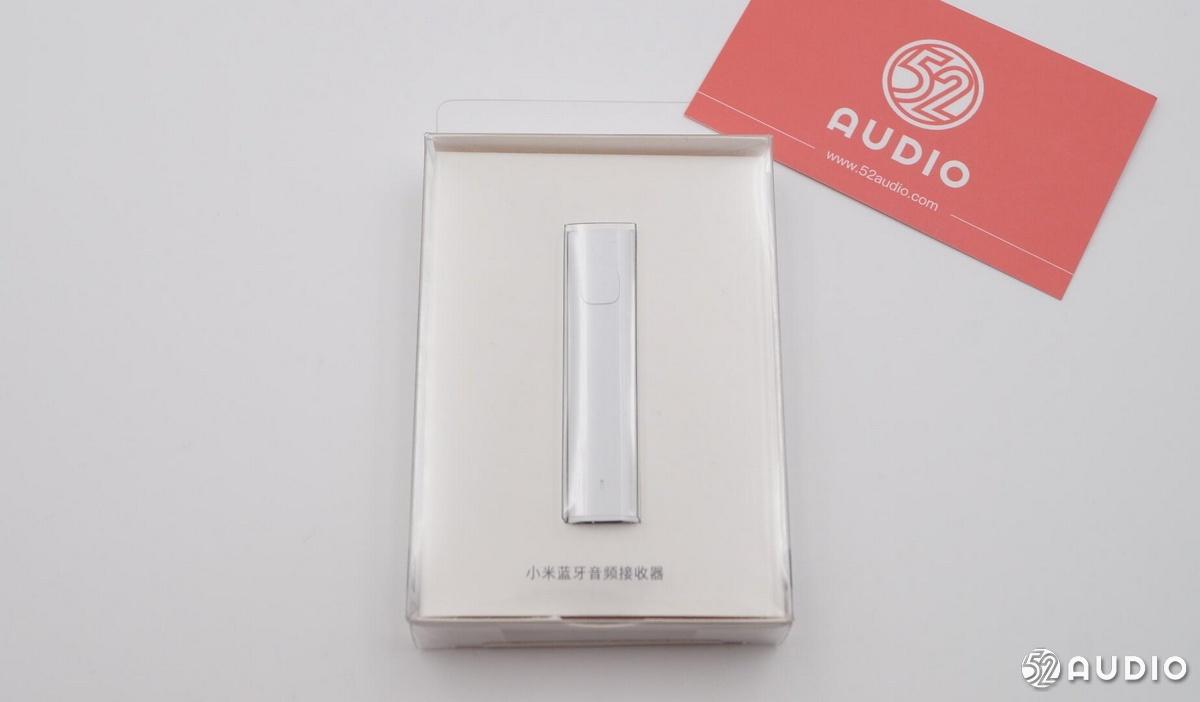

小米扩展配件的风格，体积小巧的正面透明包装盒。

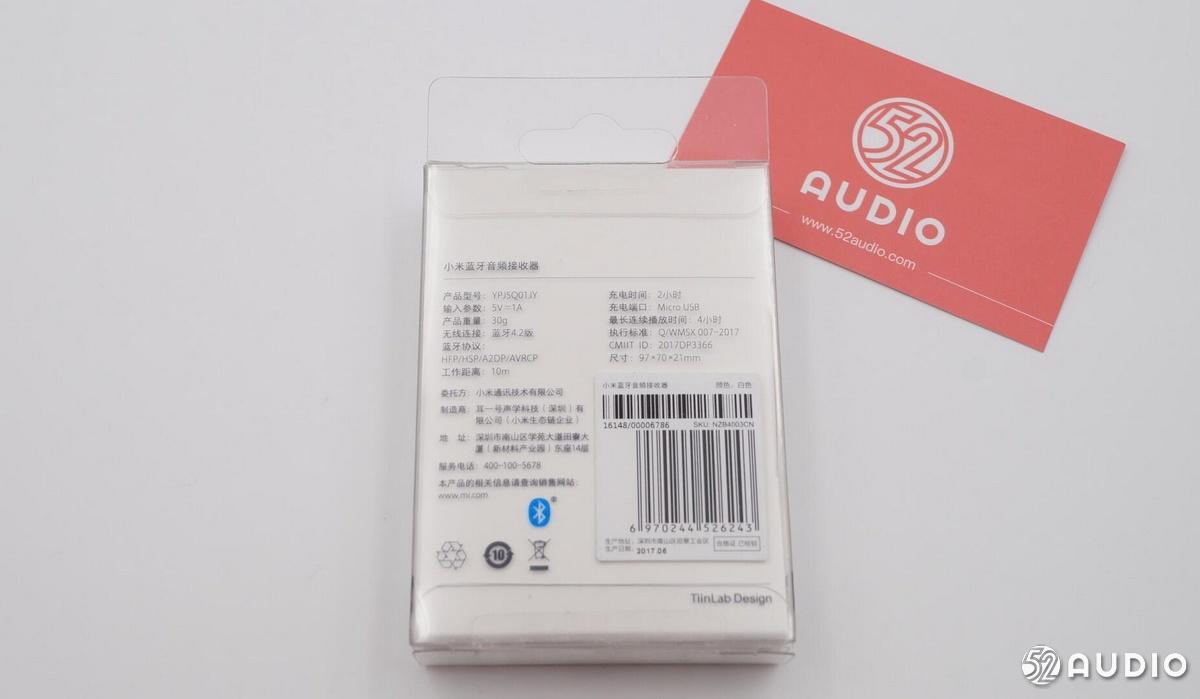

包装盒背面罗列了详细规格。品名：小米蓝牙音频接收器；产品型号：YPJSQ01JY；输入参数：5V 1A；充电时间：2小时；充电端口：Micro USB；最长连续播放时间：4小时；产品重量：30g；无线连接：蓝牙4.2版；支持协议：HFP（免提规格）、HSP（手机规格）、A2DP（蓝牙音频传输模型协定）、AVRCP（音频/视频远程控制配置文件）；工作距离：10m；尺寸：97*70*21mm。

委托方：小米通讯技术有限公司；制造商：耳一号声学科技（深圳）有限公司（小米生态链企业）；地址：深圳市南山区学苑大道田寮大厦（新材料生产园）东座14层。

TiinLab，创立于2002年，从技术研发到设计生产，全程MIT（Made in Taiwan）手工打造。

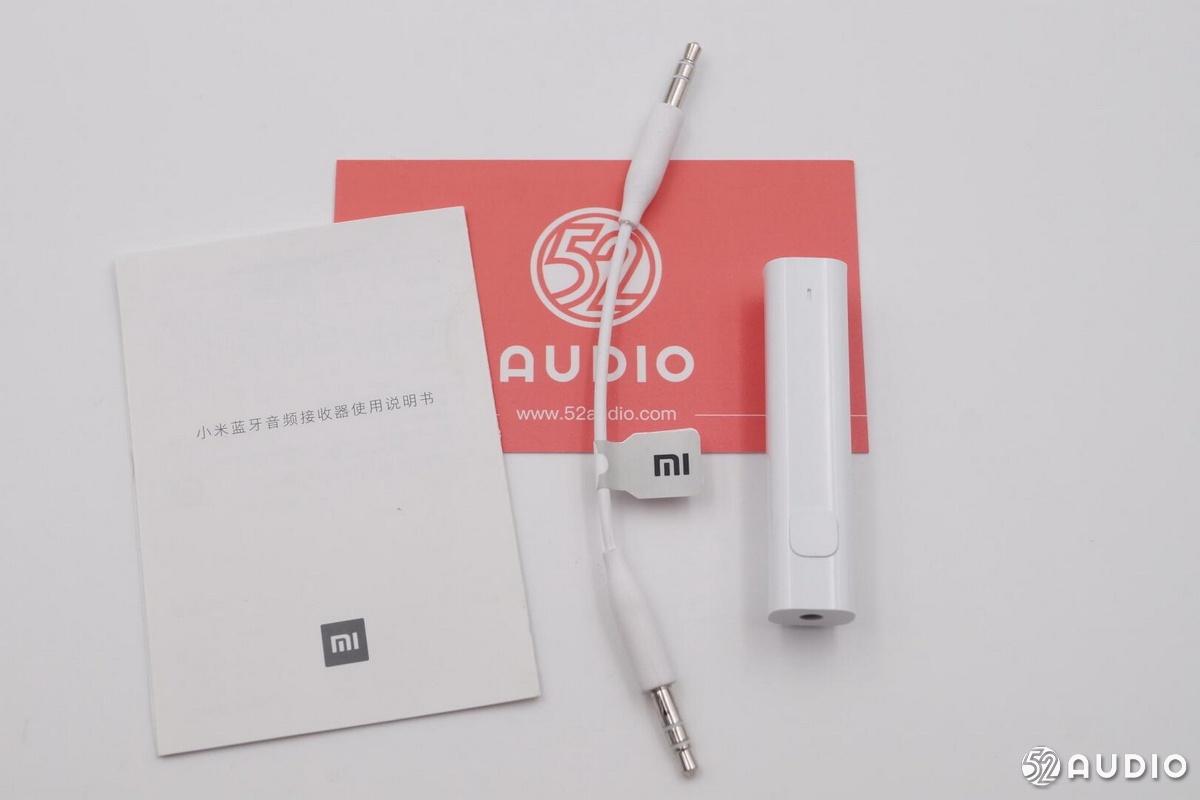

包装盒内所有物品，有一根3.5mm AUX线、小米蓝牙音频接收器本体和一份说明书。

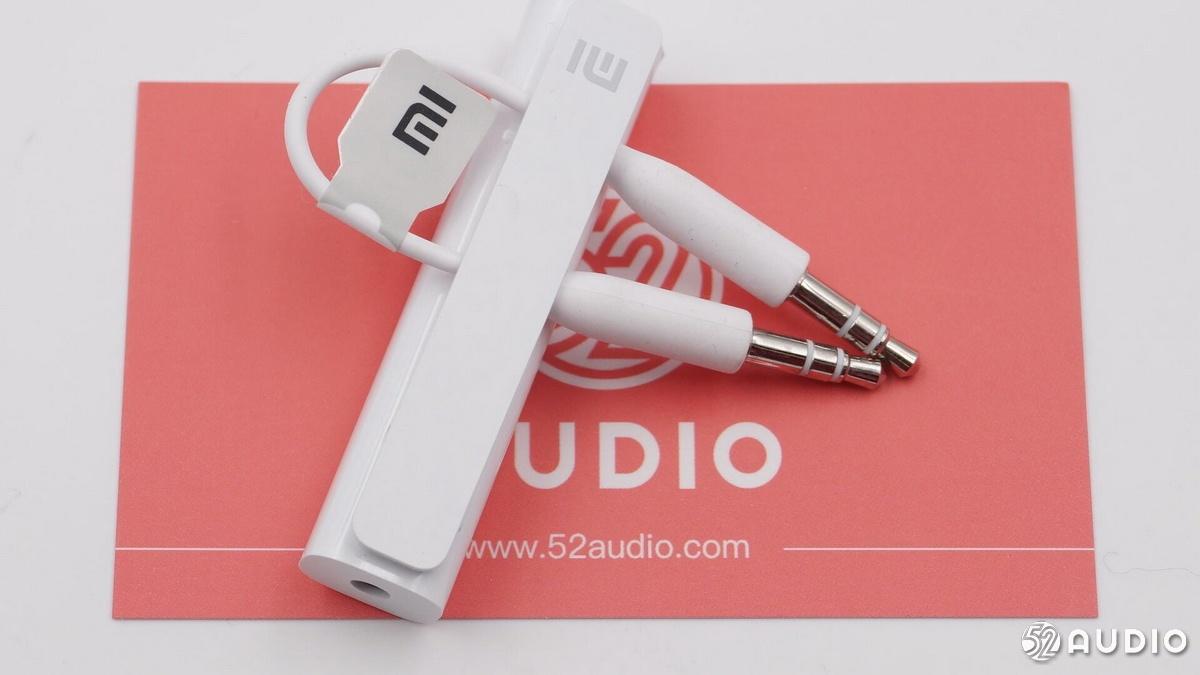

小米还贴心的赠送了一根3.5mm音频连接线。

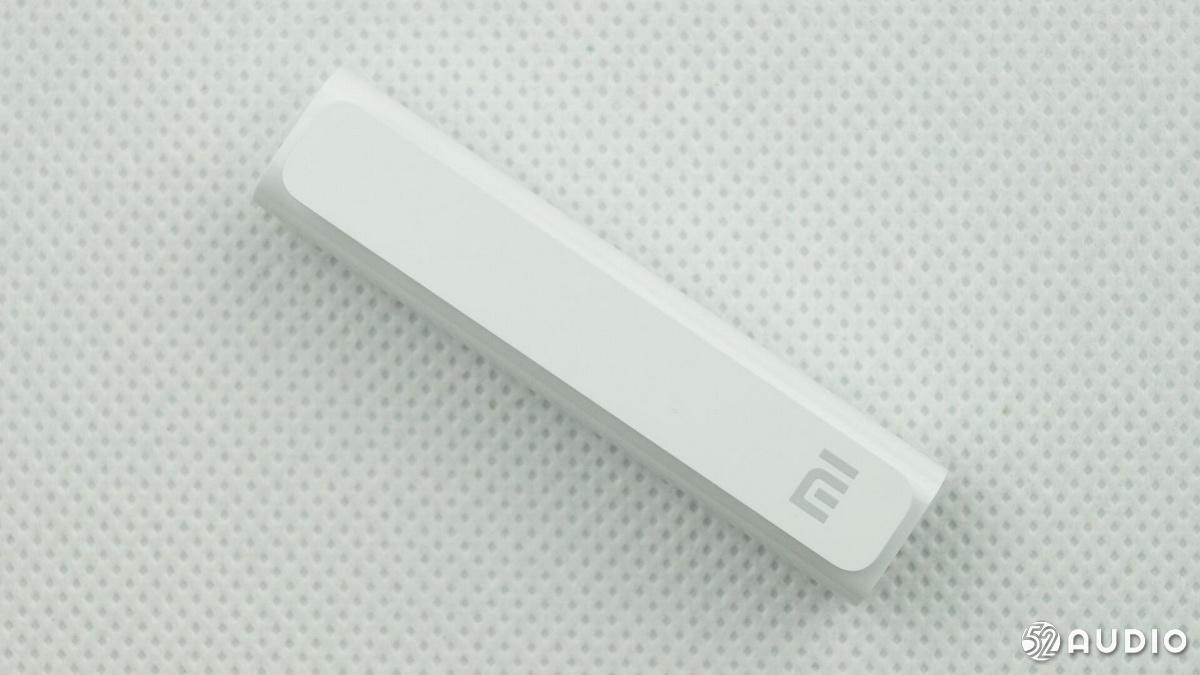

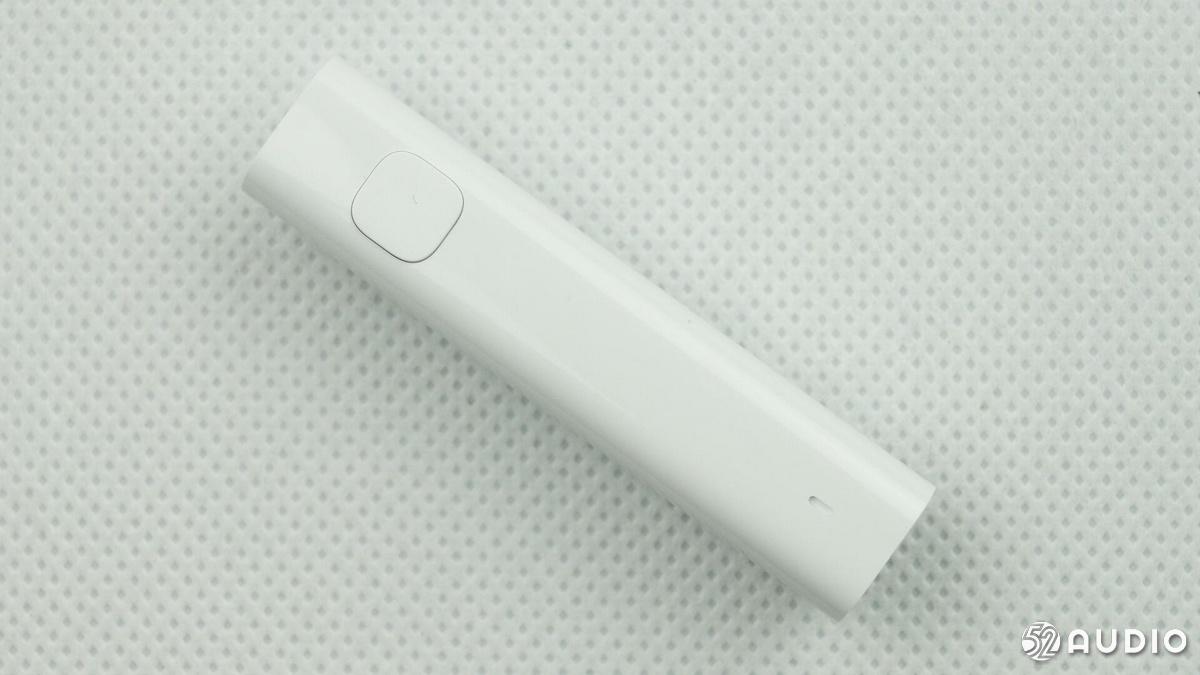

蓝牙接收器身材纤细，单从外观来看会误以为是普通的单声道蓝牙耳机。机身上放方形按键为多功能按键，通过按键长短与次数切换开/关机、连接、接听来电、音乐播放功能，机身下方为工作状态指示灯。

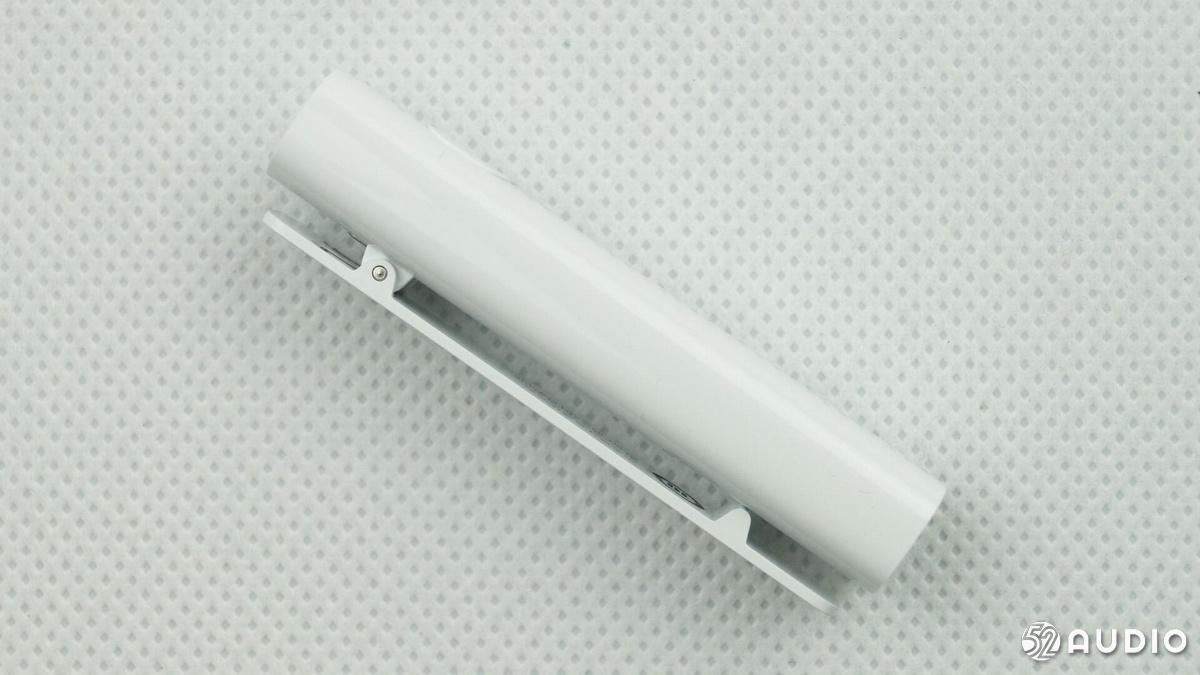

另一面有一个一体式金属背夹。

小米蓝牙音频接收器侧面一览。

据我爱音频网分析，这个3.5mm规格插座，支持 3 段 3.5mm 插头立体声耳机；支持 4 段 3.5mm 插头国标及美标通话耳机（OMTP/CTIA 自动识别切换）几乎兼容市面绝大部分音频设备。

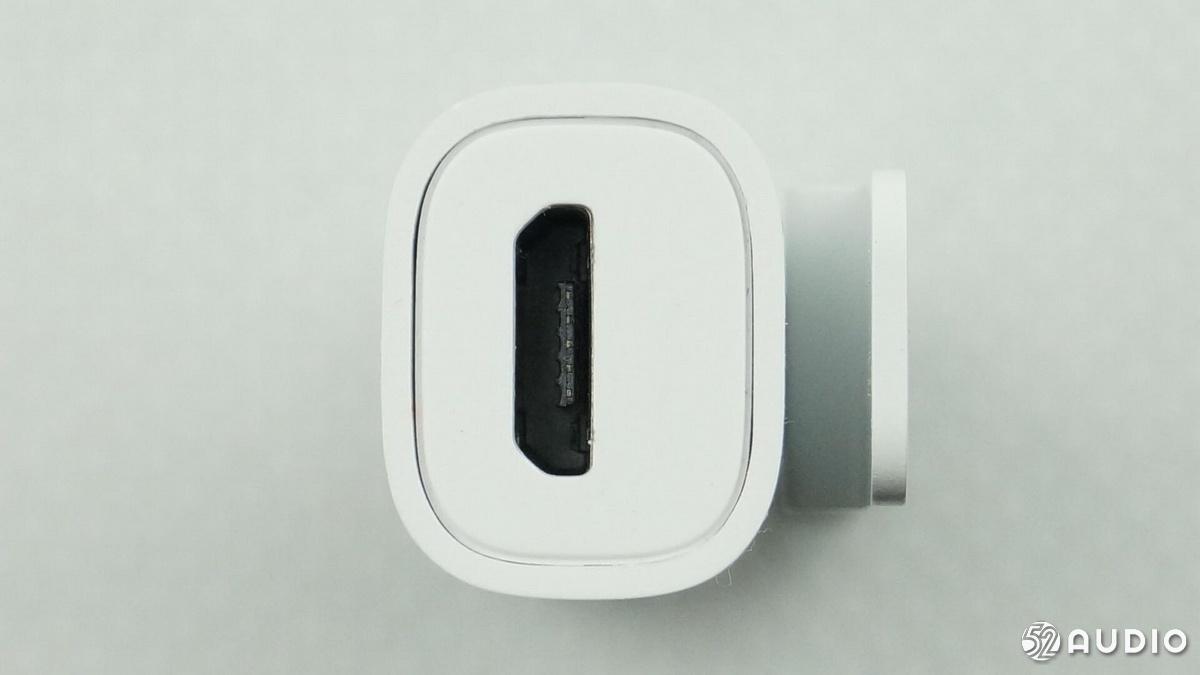

Micro USB充电接口。

3、Colorfly七彩虹BT-C1蓝牙音频接收器

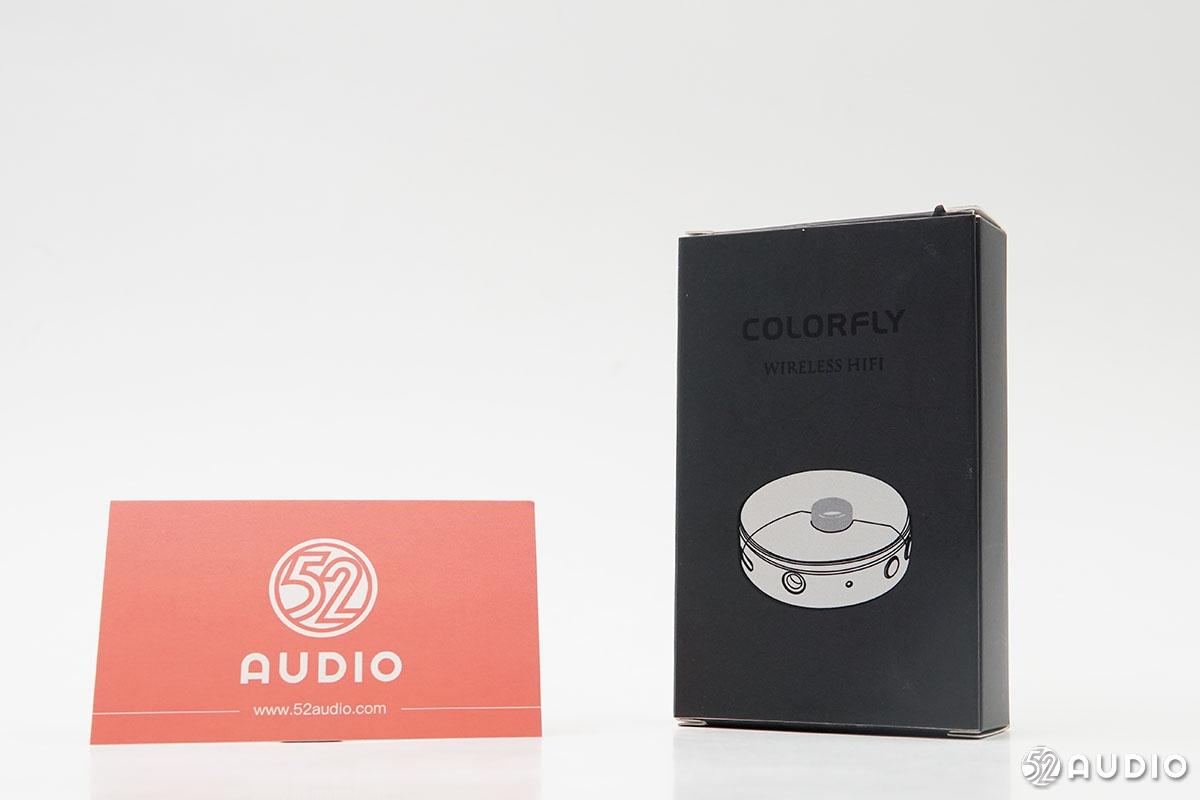

沉稳的包装简约却不含糊，白色的七彩虹Colorfly BT-C1的透视图与黑色底色形成强烈对比，突出了产品的结构，尤其是那个音量控制旋钮，类似艾利和AK的音量旋钮的复古设计，和常见按键调节音量区分开，凸显了它的一些音频发烧的属性。

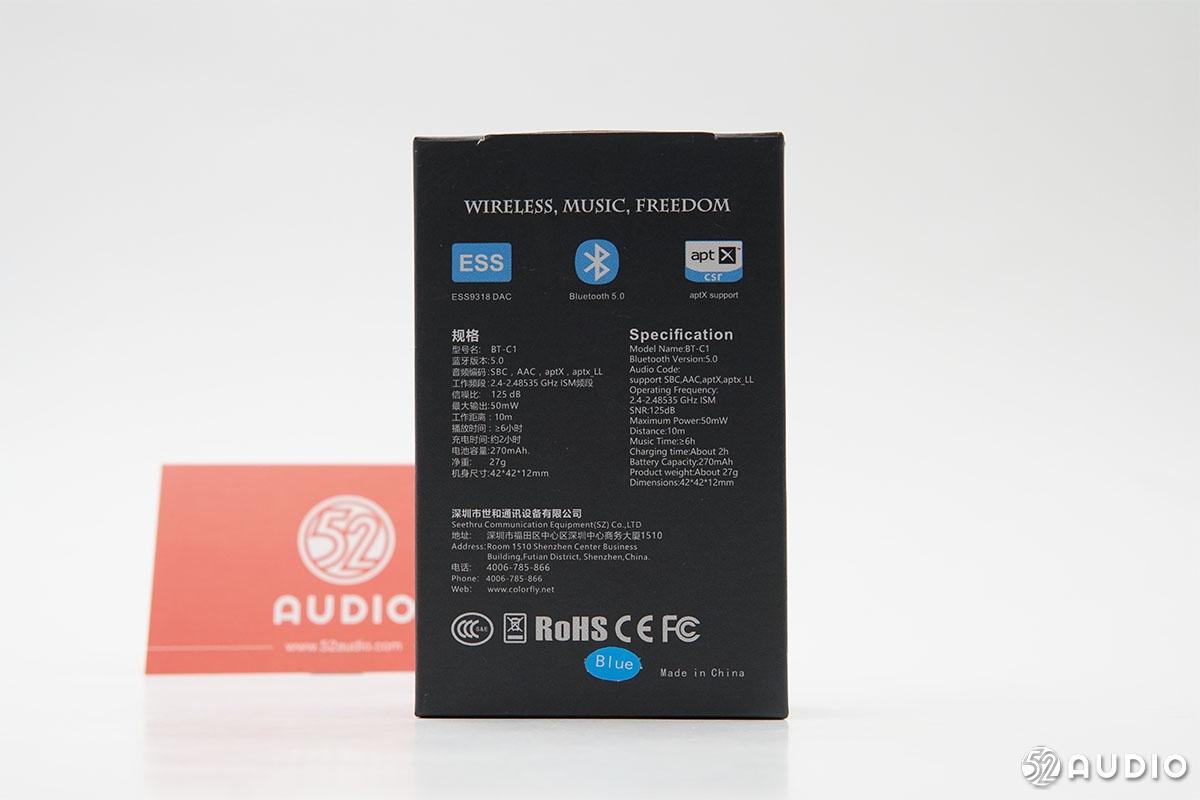

从包装背面看到，七彩虹Colorfly BT-C1采用了ESS ES9318 DAC，这款是vivo X9s plus的同款DAC，ESS ES9318采用集成运放的设计，可以有效节省PCB空间和降低功耗和发热。采用了高通CSR8670，支持蓝牙5.0。在音频传输技术上，支持aptX，aptX_LL（aptX Low Latency），aptX可以让蓝牙无线音频达到CD级别的听感，aptX Low Latency是低延迟的蓝牙连接协议，适合玩游戏和其它实时操作。

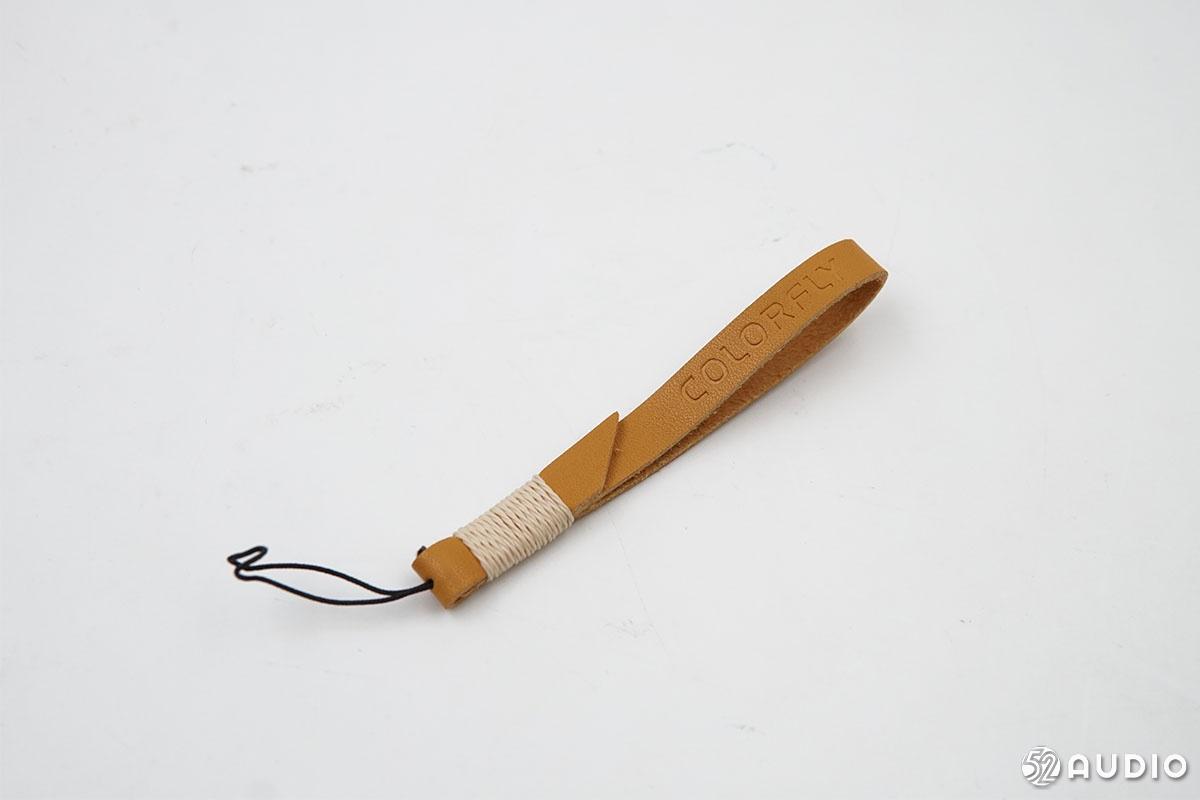

附送的PU材质挂绳，造型轻奢，标有COLORFLY的logo。

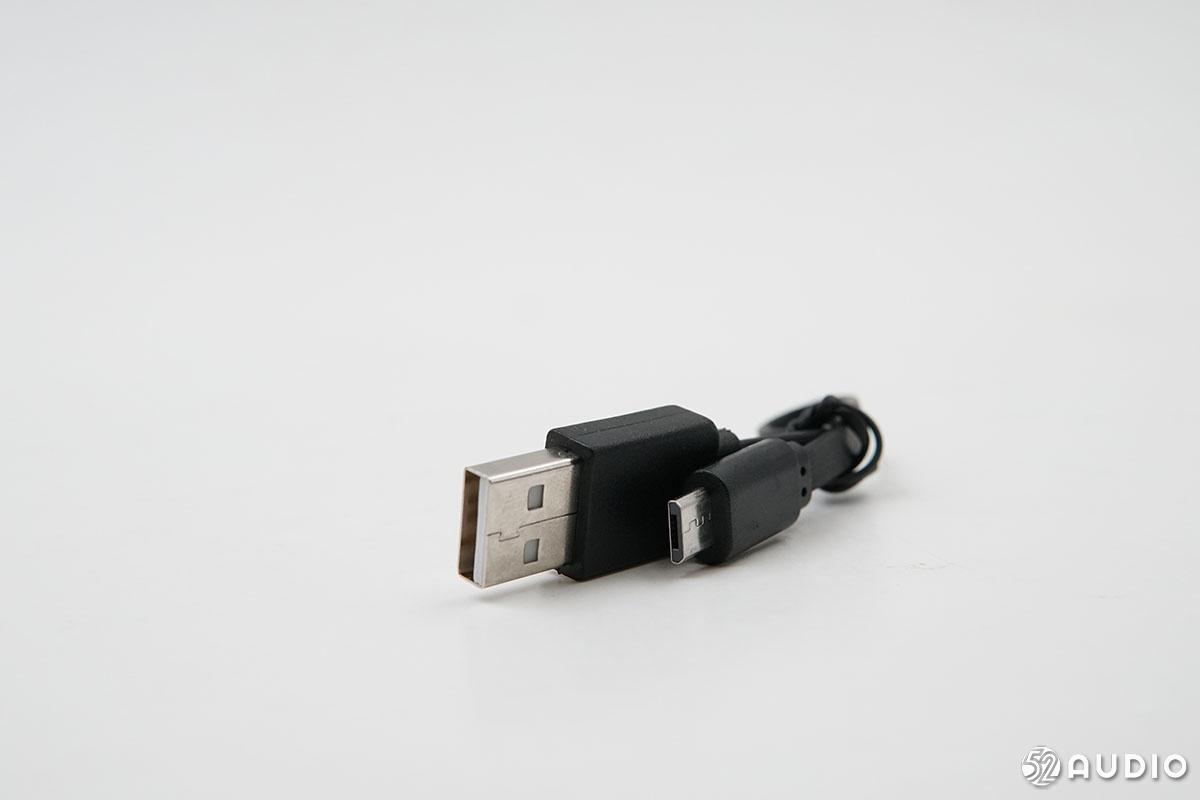

附送的Micro USB充电线。

背面覆以一层强化玻璃，里面是一层层的同心圆。

音量控制器，采用物理的旋钮，操作简单方便。

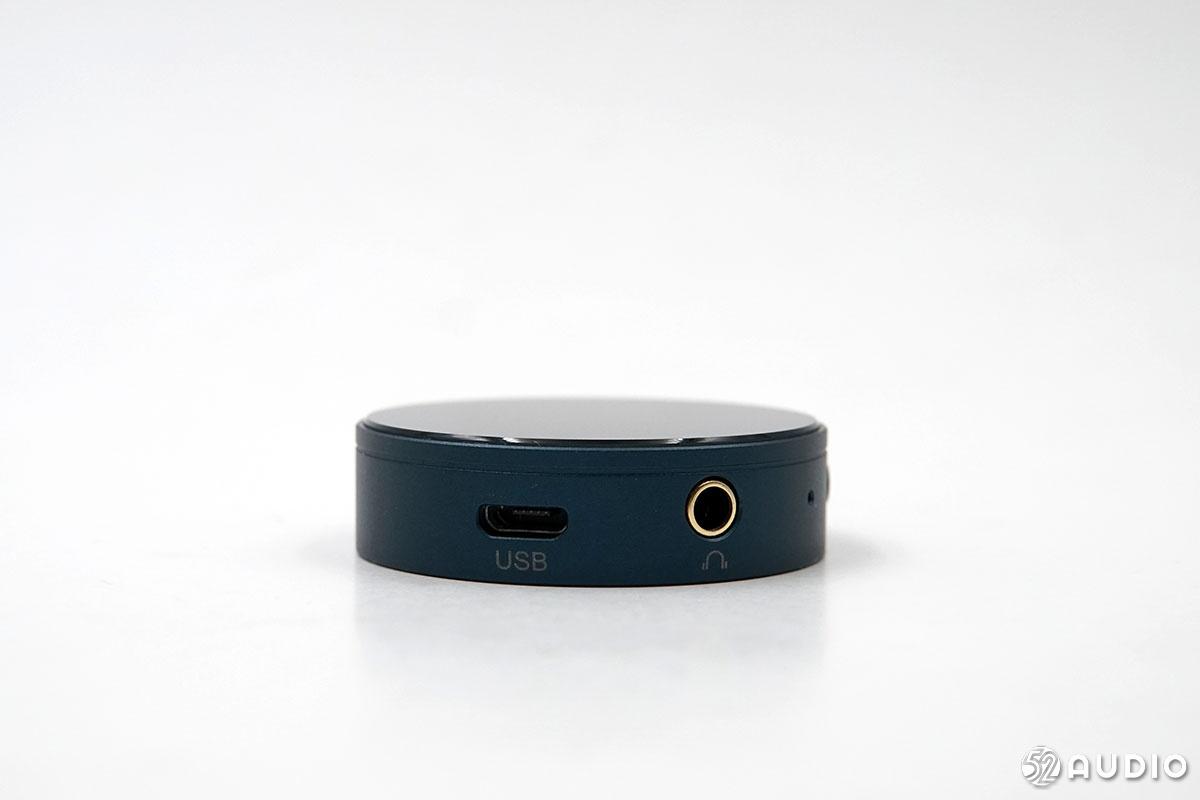

作为一款无线的HiFi设备，七彩虹Colorfly BT-C1蓝牙音频接收器采用镀金3.5mm插座是必不可少的，可以保证音质，而且金比起其他插座常用的金属更加不易氧化，不易造成接触不良等现象。在3.5mm镀金插座的旁边是一个收音麦克风孔，可以支持CSR的CVC语音降噪通话。

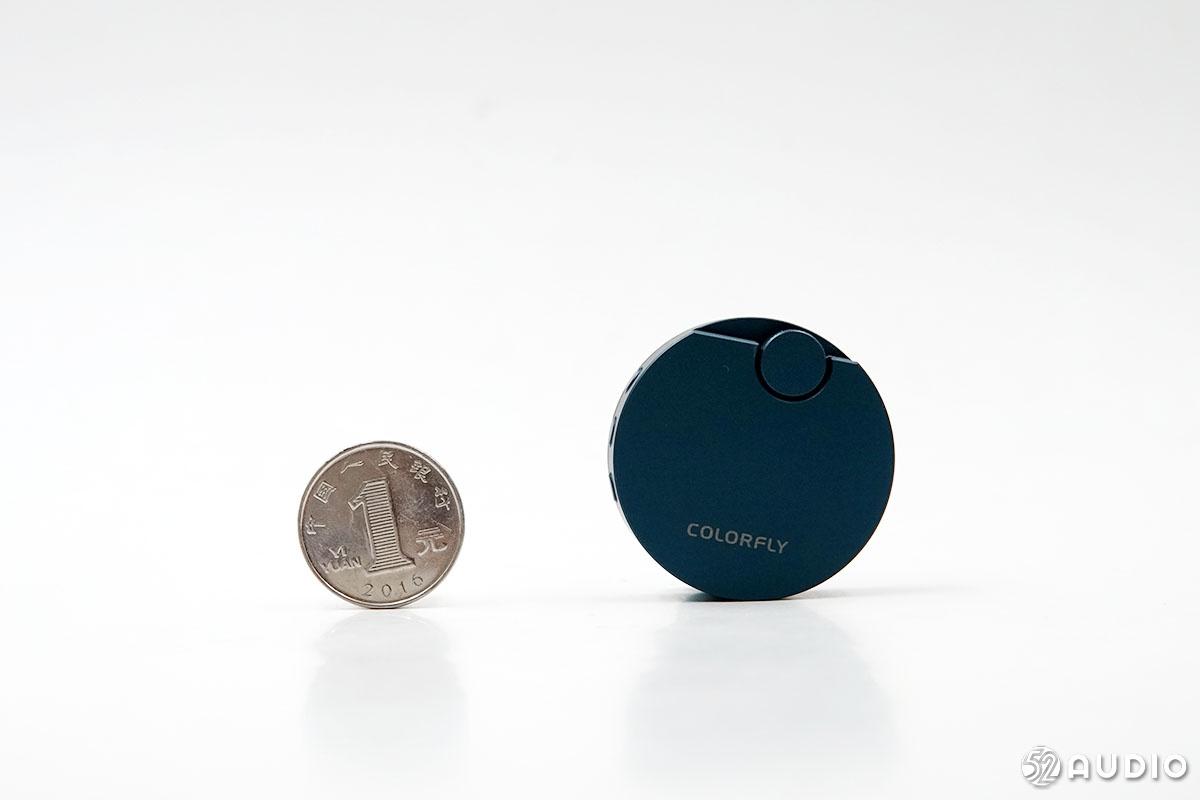

据我爱音频网对比，七彩虹Colorfly BT-C1蓝牙音频接收器比一元硬币大。

二、SONY索尼 SBH24、小米蓝牙音频接收器、Colorfly七彩虹 BT-C1拆解对比

1、SONY索尼SBH24无线蓝牙音频接收器

接下来我爱音频网开始拆解这款SONY SBH24的蓝牙接收器。

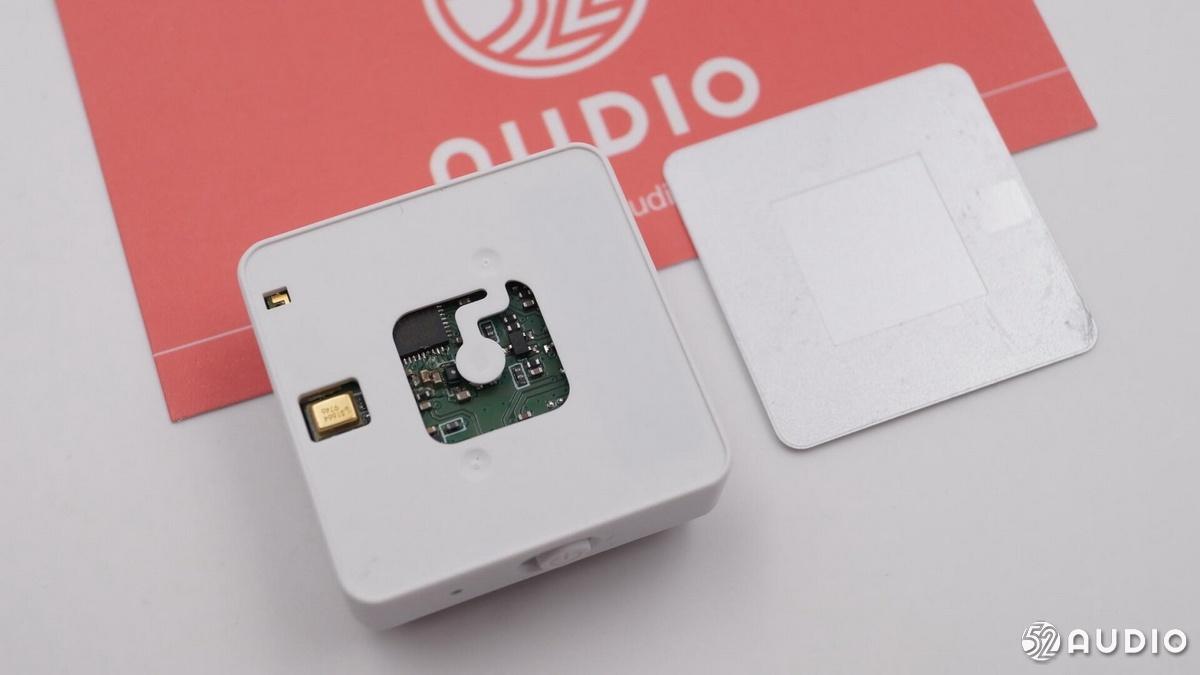

正面盖子用双面胶贴覆。

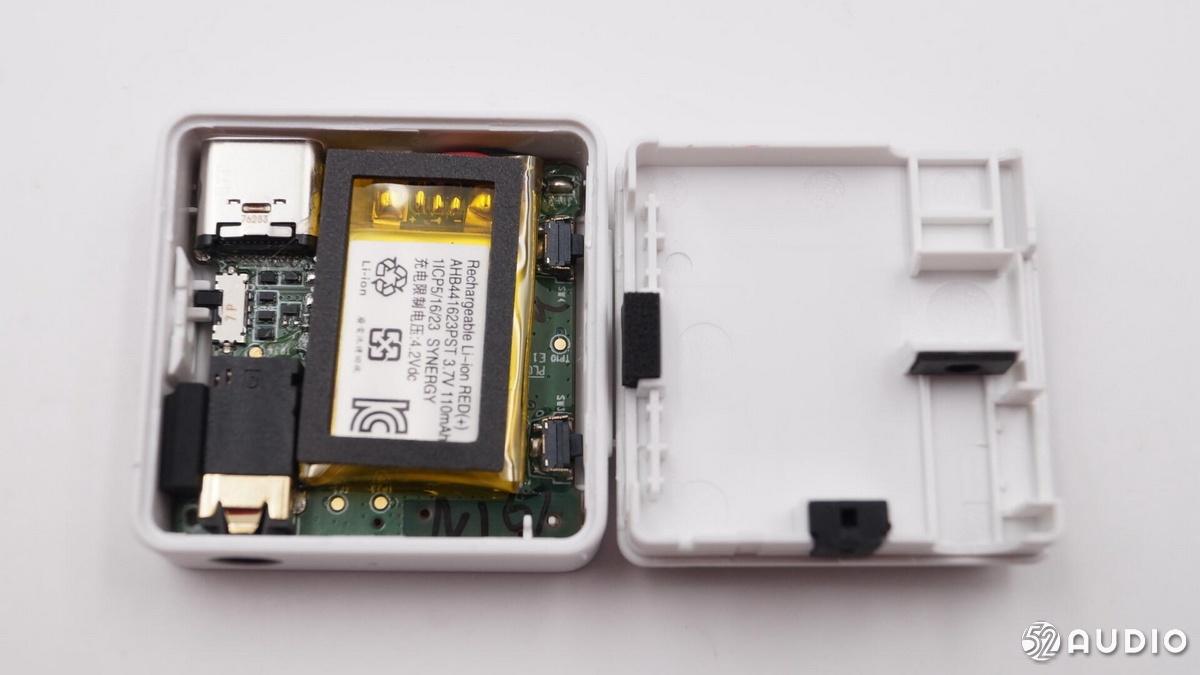

打开盖子，小空间里面塞的满满当当。

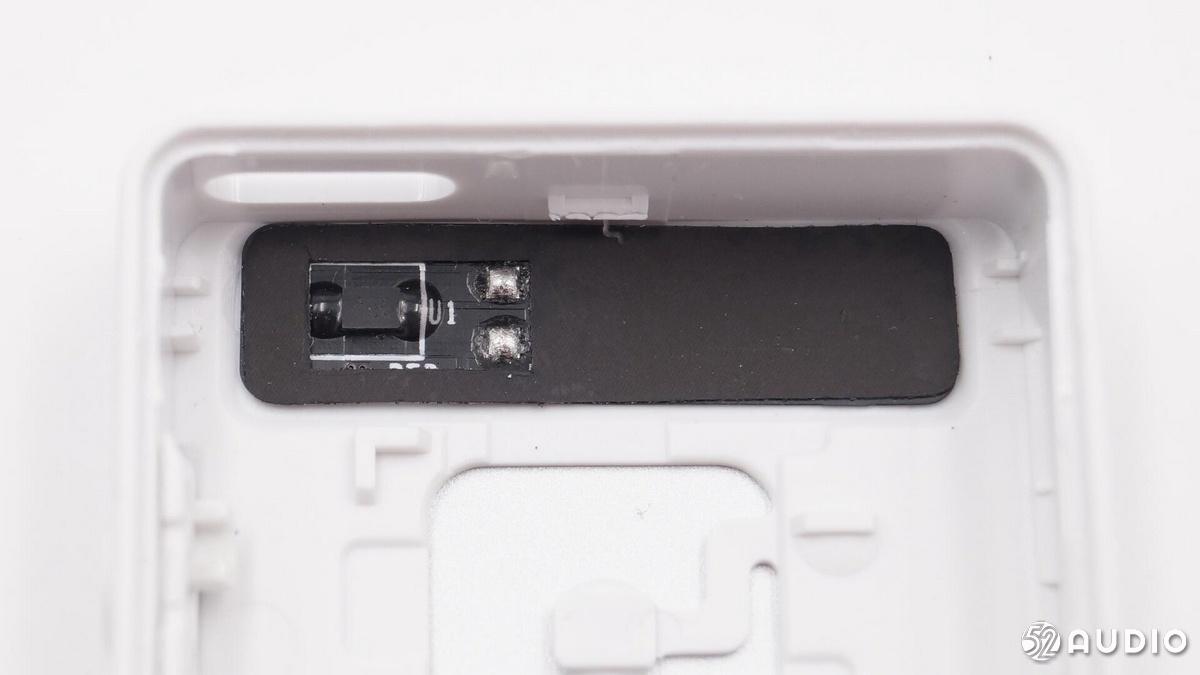

正面，有一条NFC贴片。

NFC线圈贴片特写。

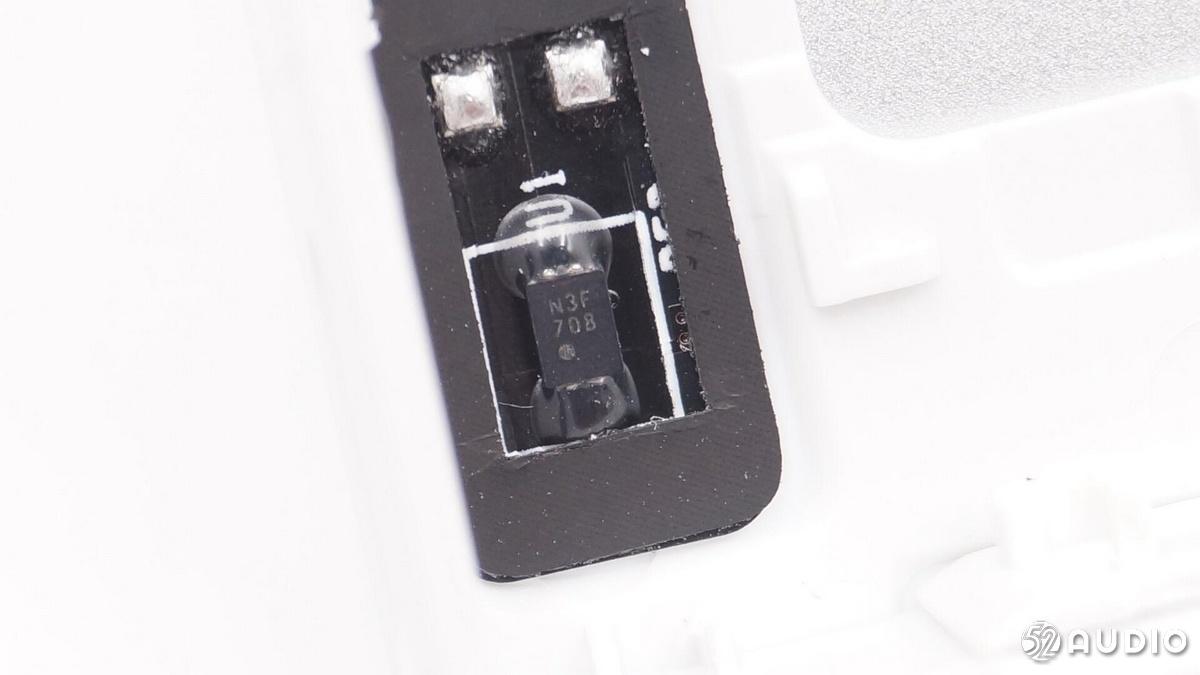

NFC芯片特写。

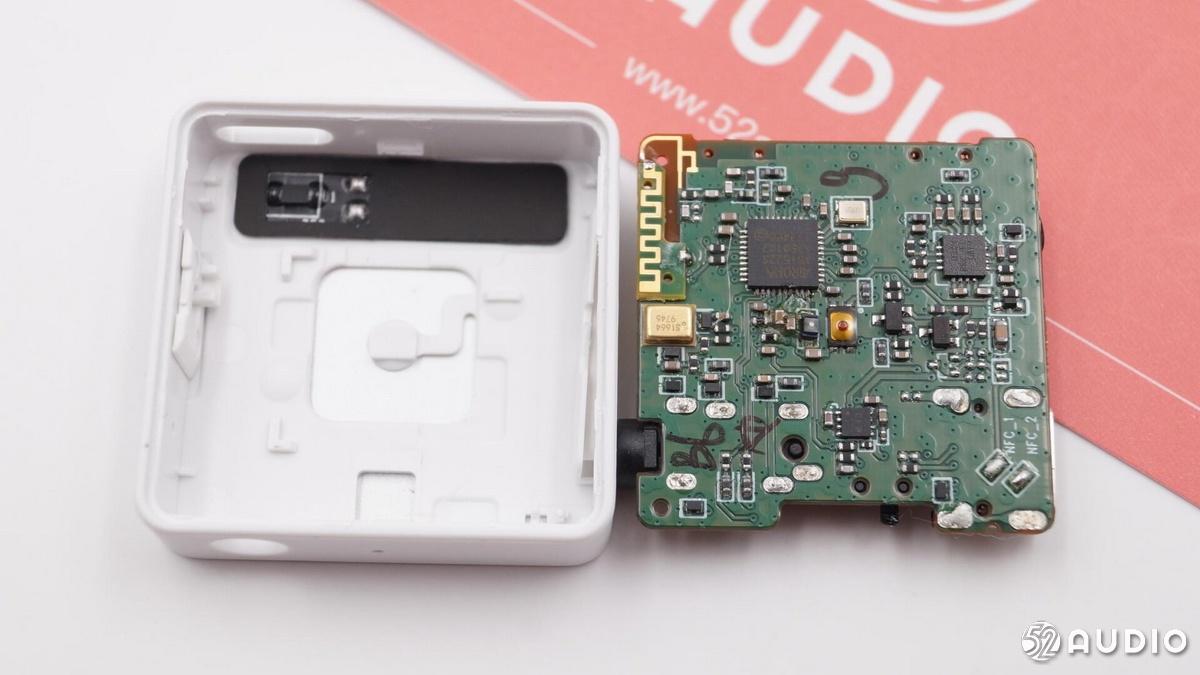

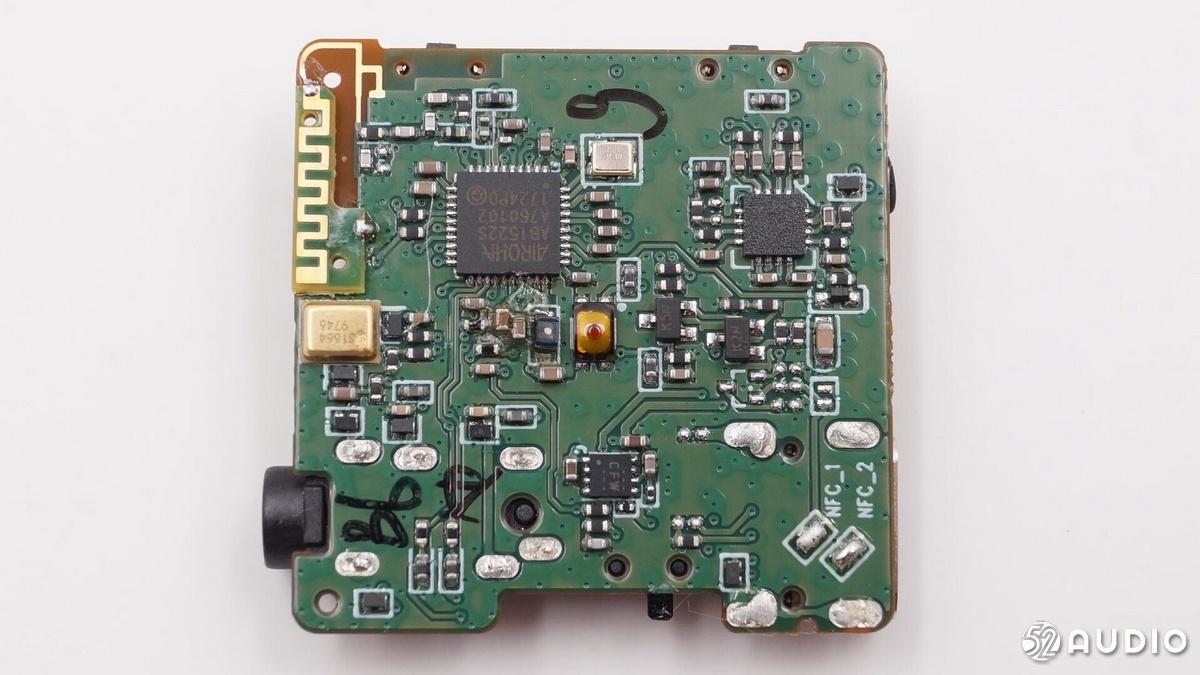

电路板正面，据我爱音频网拆解分析，左上角是蓝牙天线，以小板单独焊接。

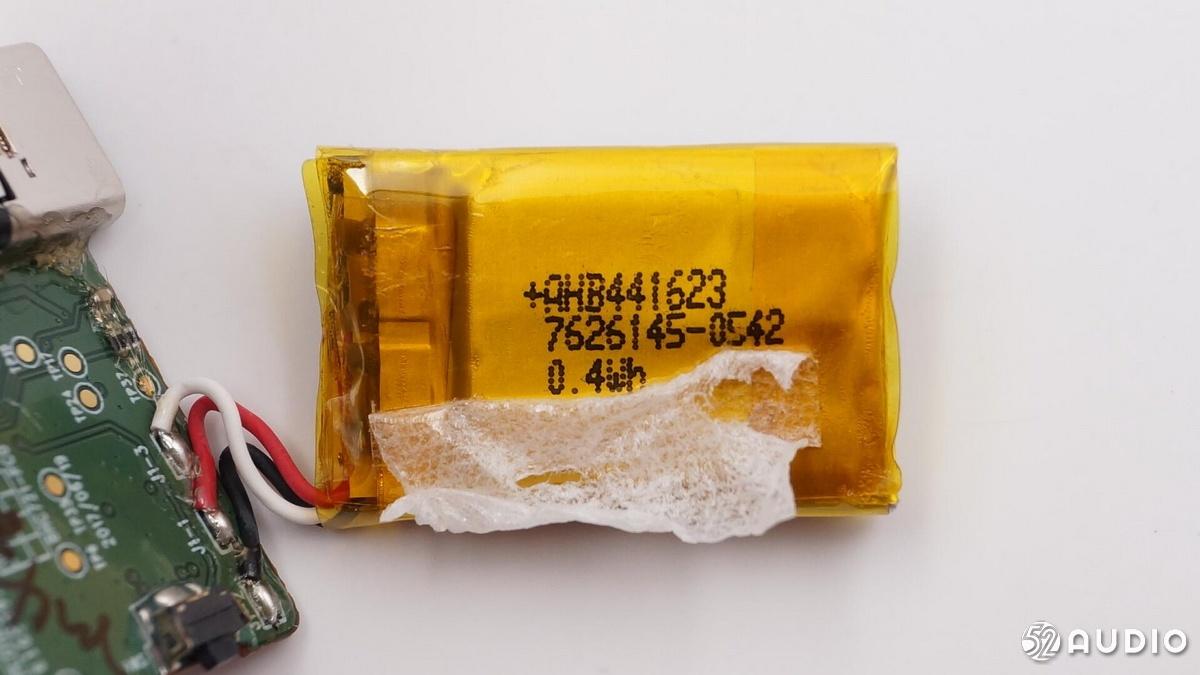

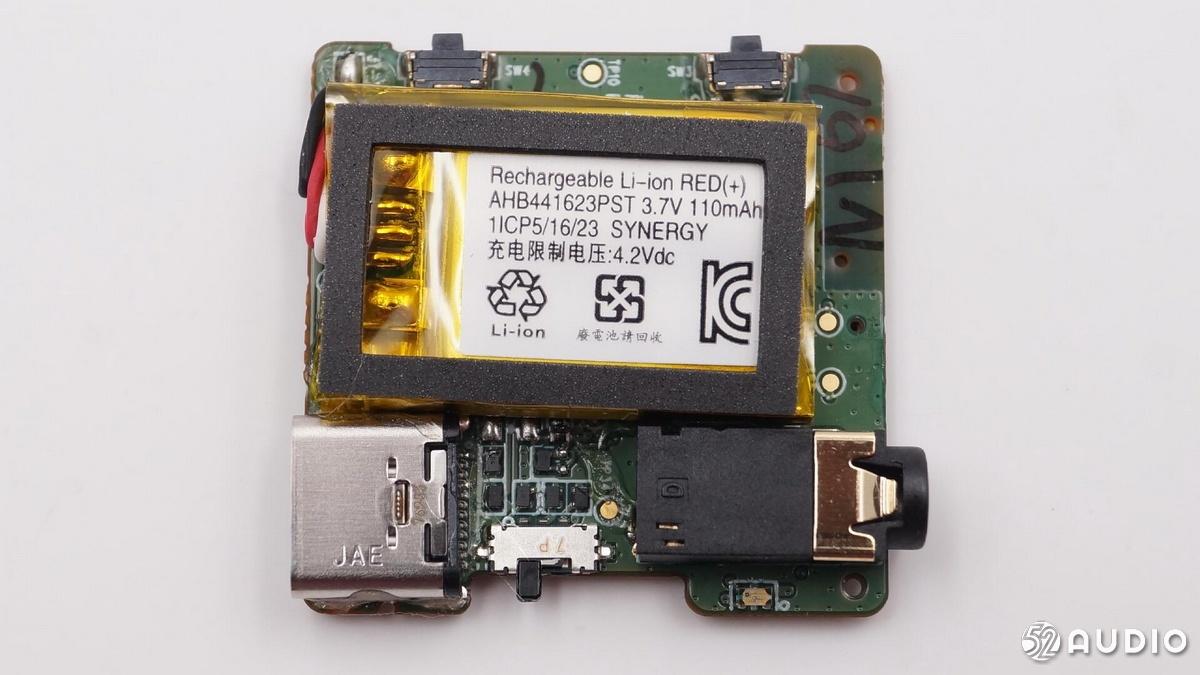

电池容量为110mAh。

电池由三条线连接，有一条温度监测。

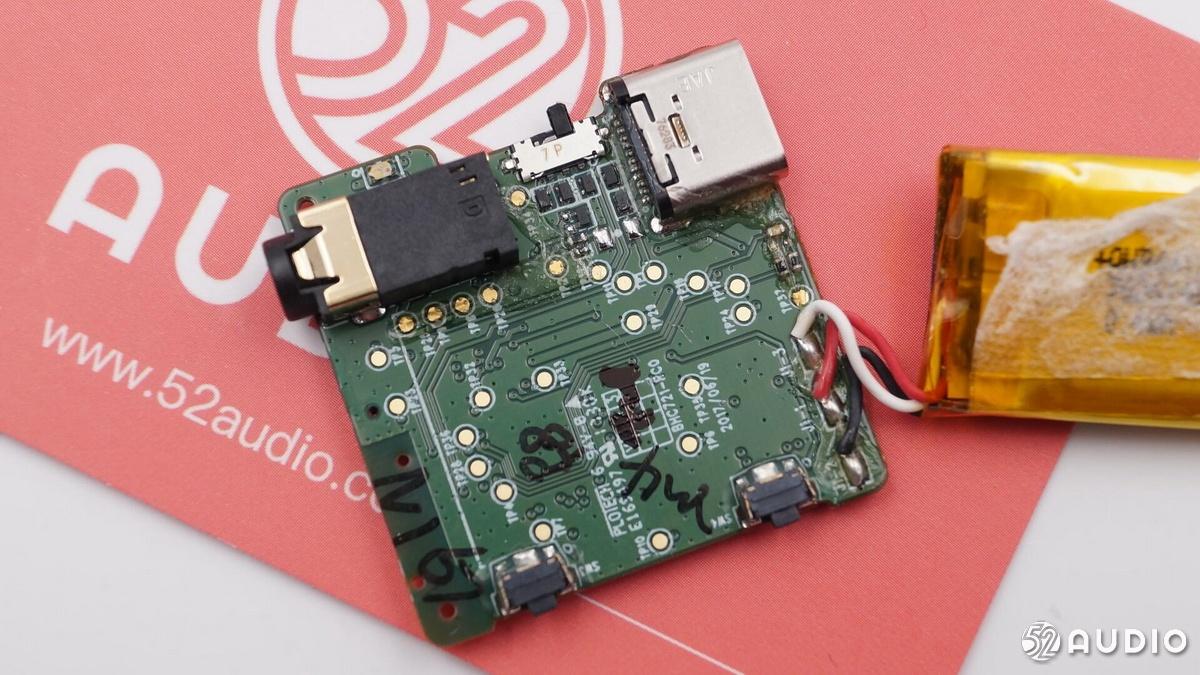

板子背面很干净。

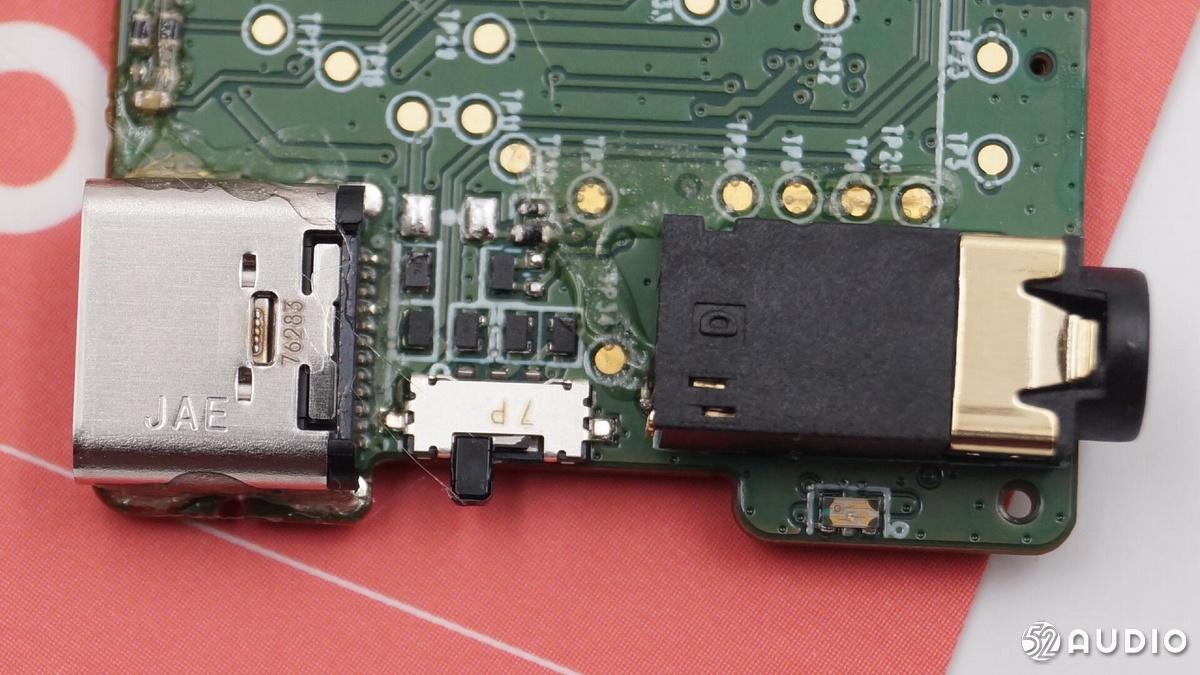

JAE的USB Type-C插座，电源开关后面很多保护二极管。

按钮开关背面有胶水加固。

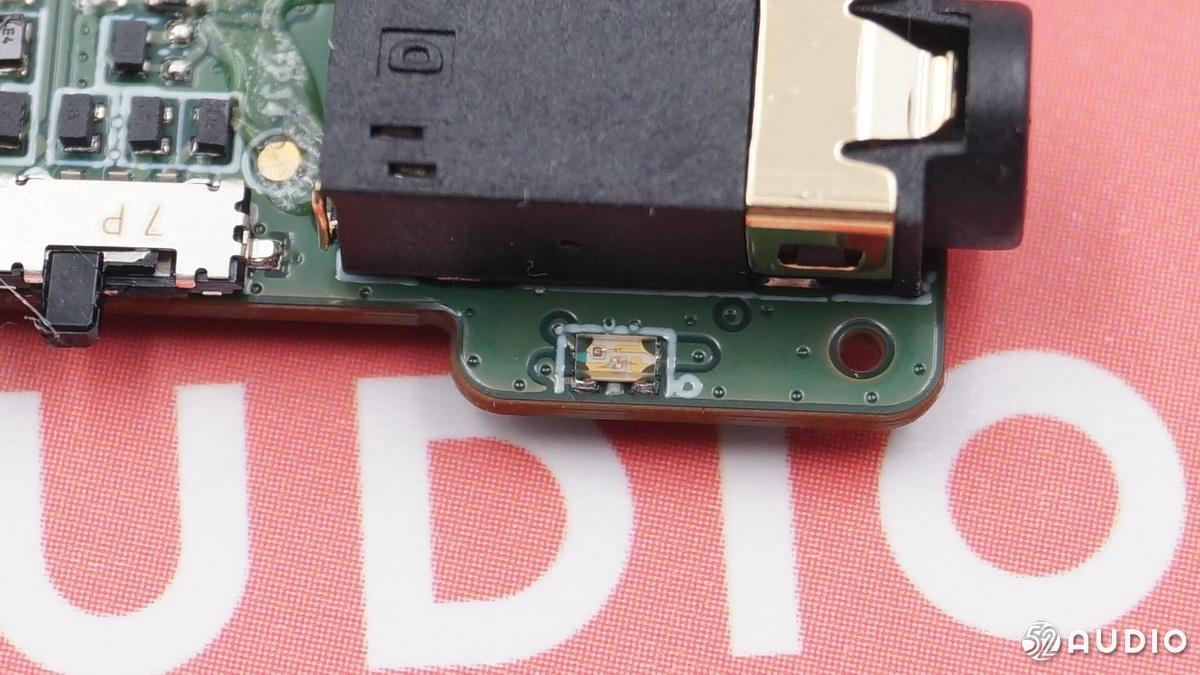

双色LED指示灯。

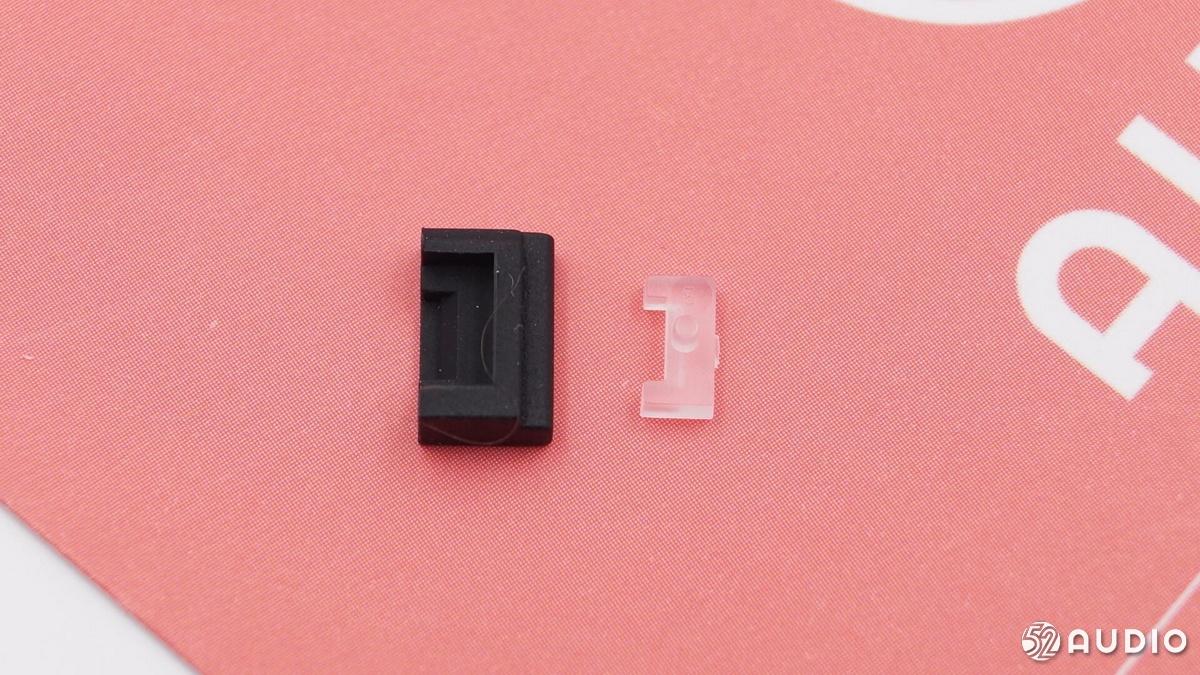

LED指示灯的导光柱和遮光罩特写。

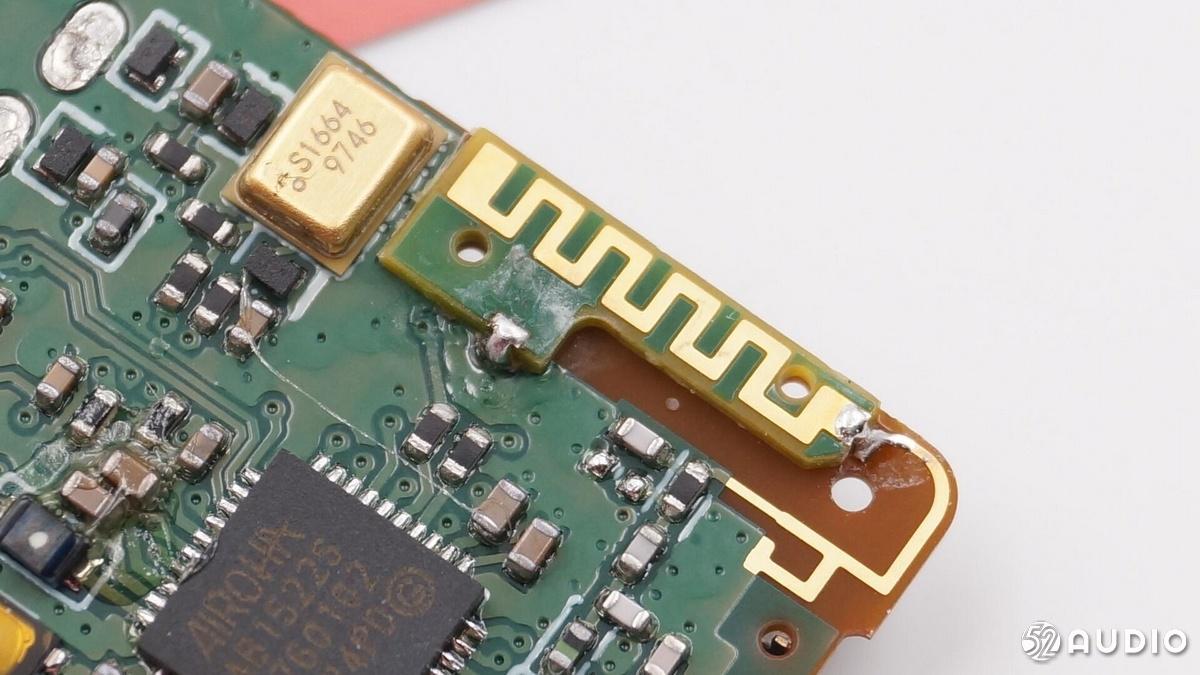

蓝牙天线特写。

麦克风，镀金外壳。

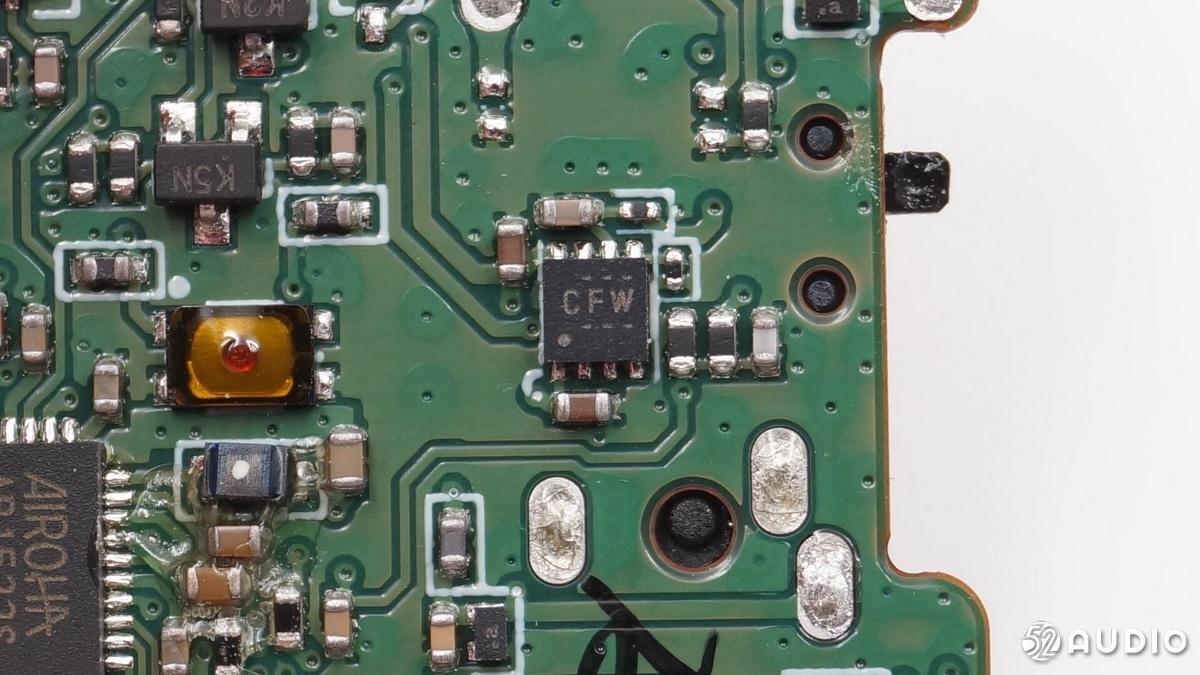

TI BQ24381 过压/过流保护 IC 和锂离子充电器前端保护 IC，具有 LDO 模式。

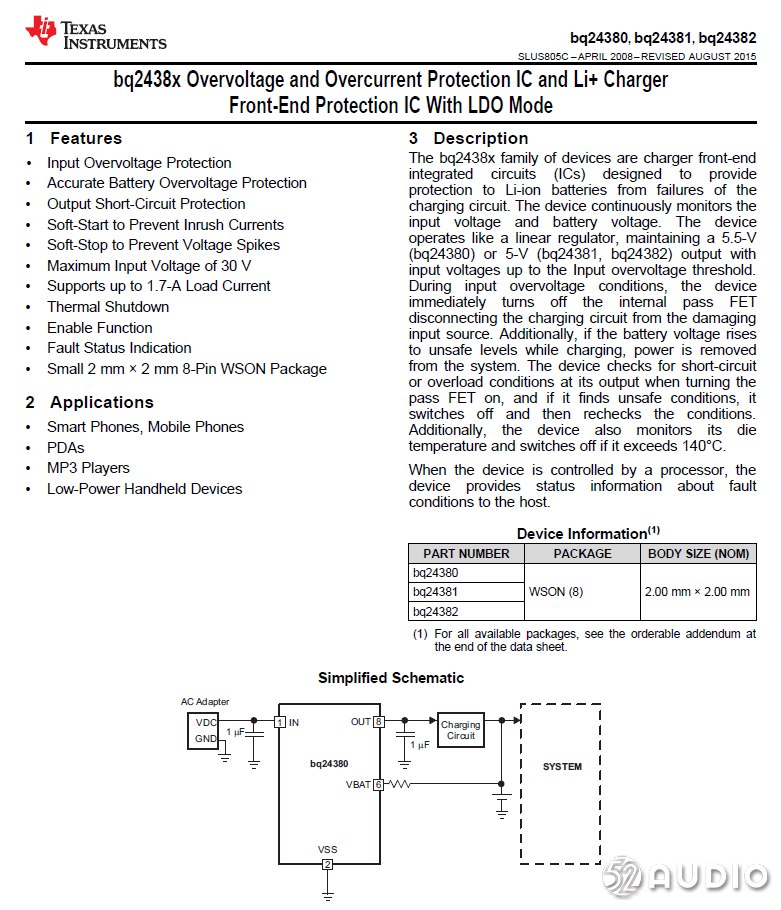

TI BQ24381详细资料。

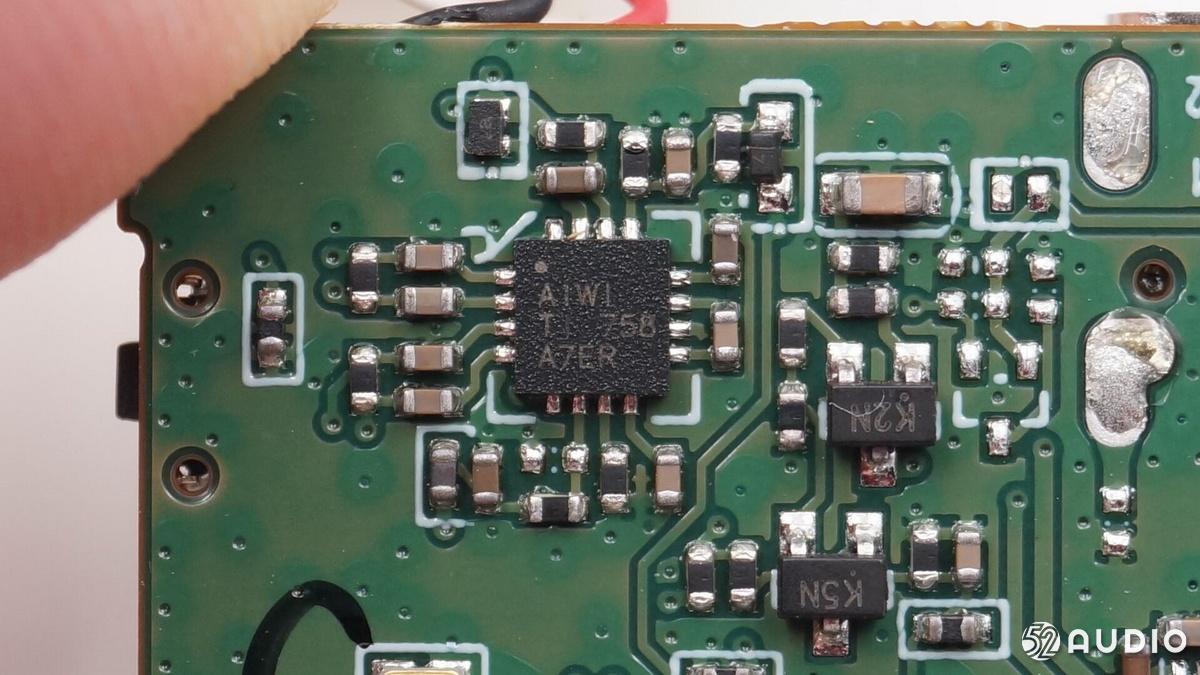

TI TPA6132A2 耳机放大器。

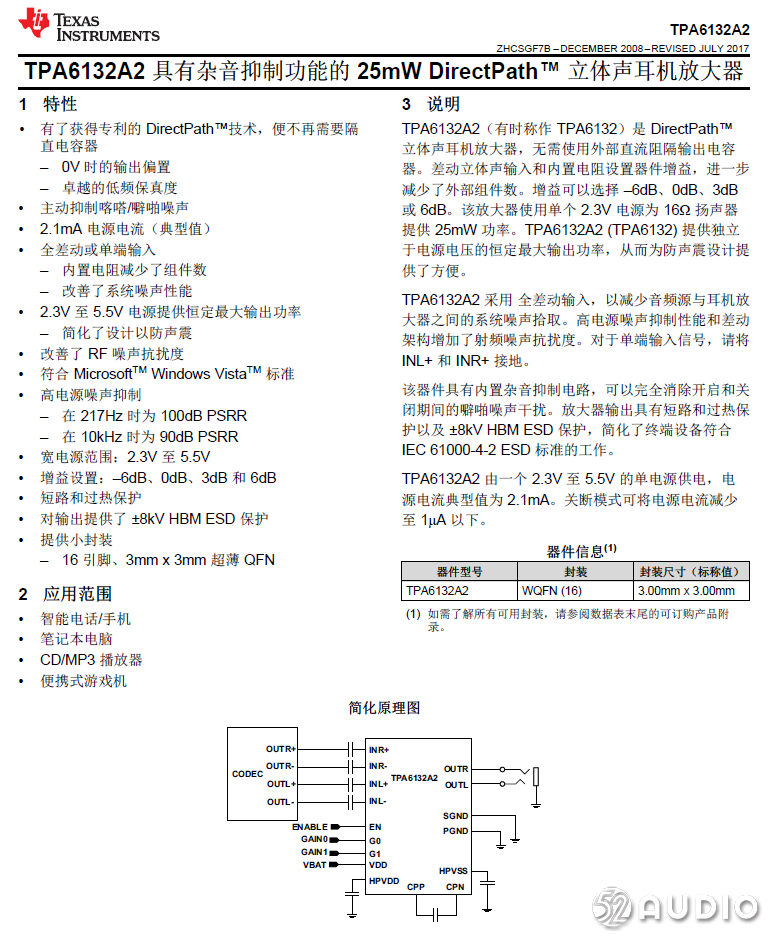

TI TPA6132A2耳放的详细资料。

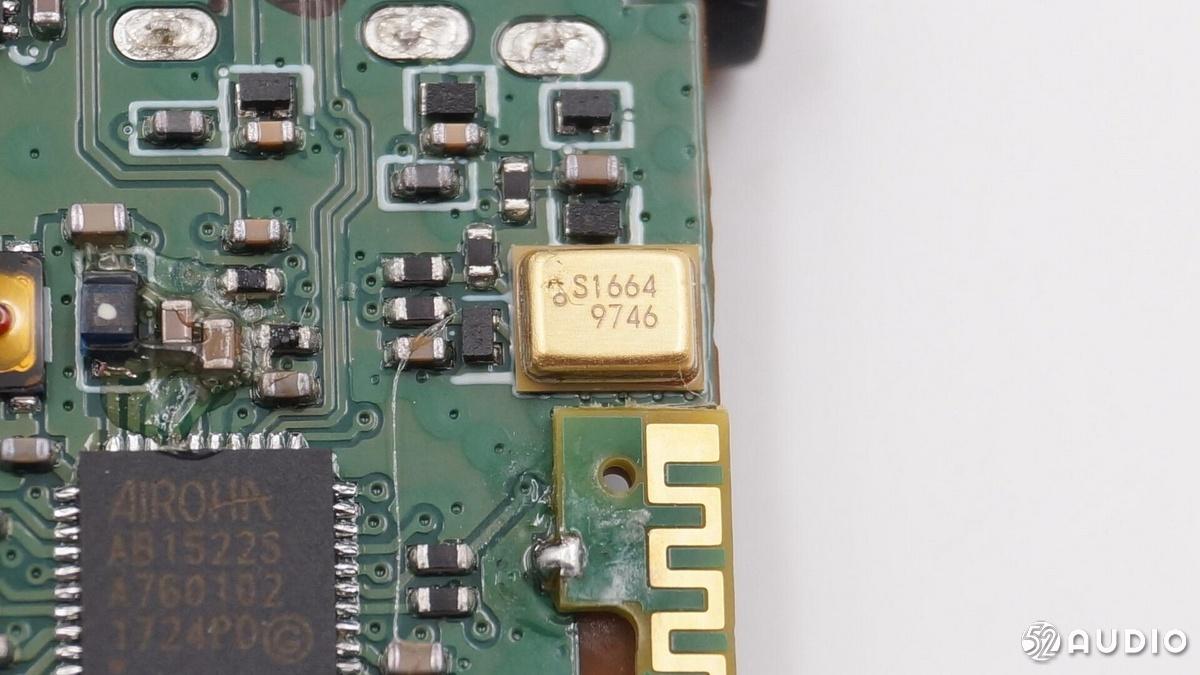

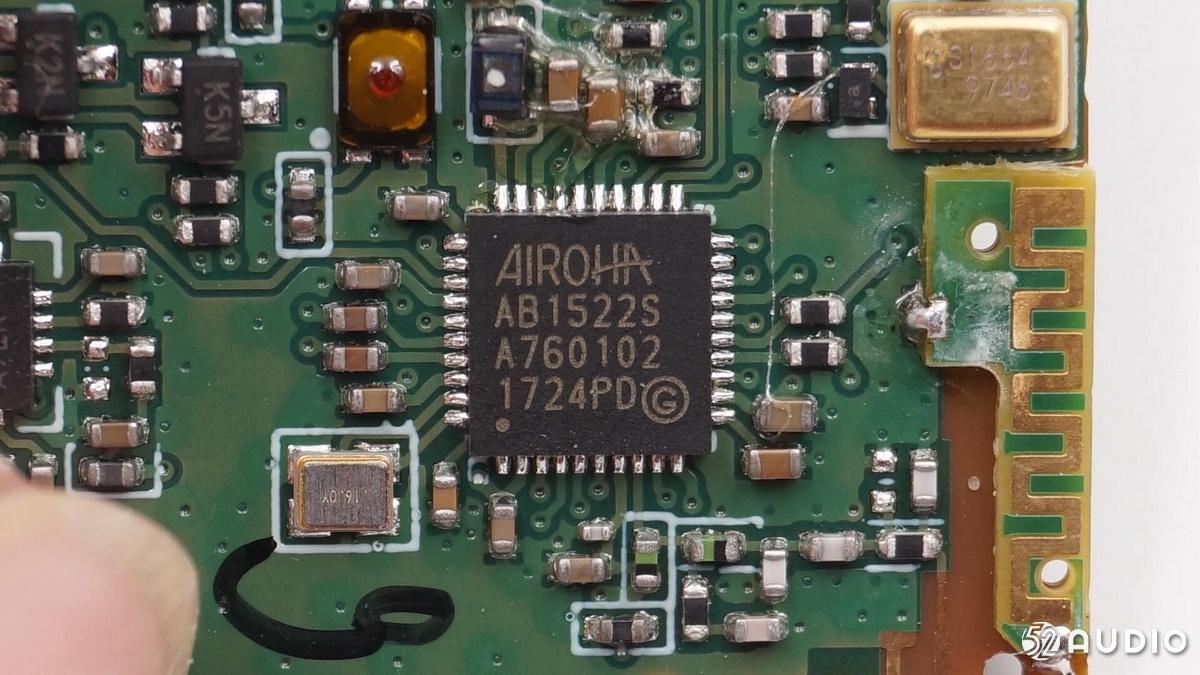

据我爱音频网拆解分析，SONY SBH24蓝牙接收器采用AIROHA络达方案，图为 AB1522S 蓝牙立体声耳机单芯片。

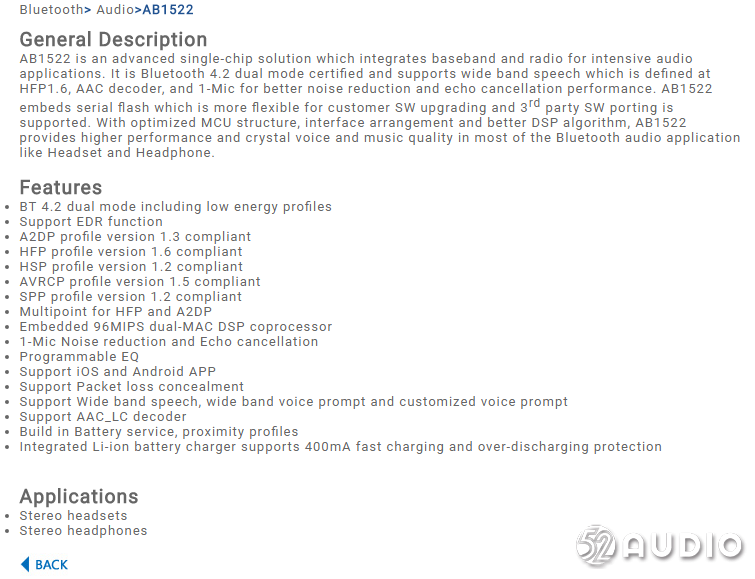

络达 AB1522S 官网介绍。

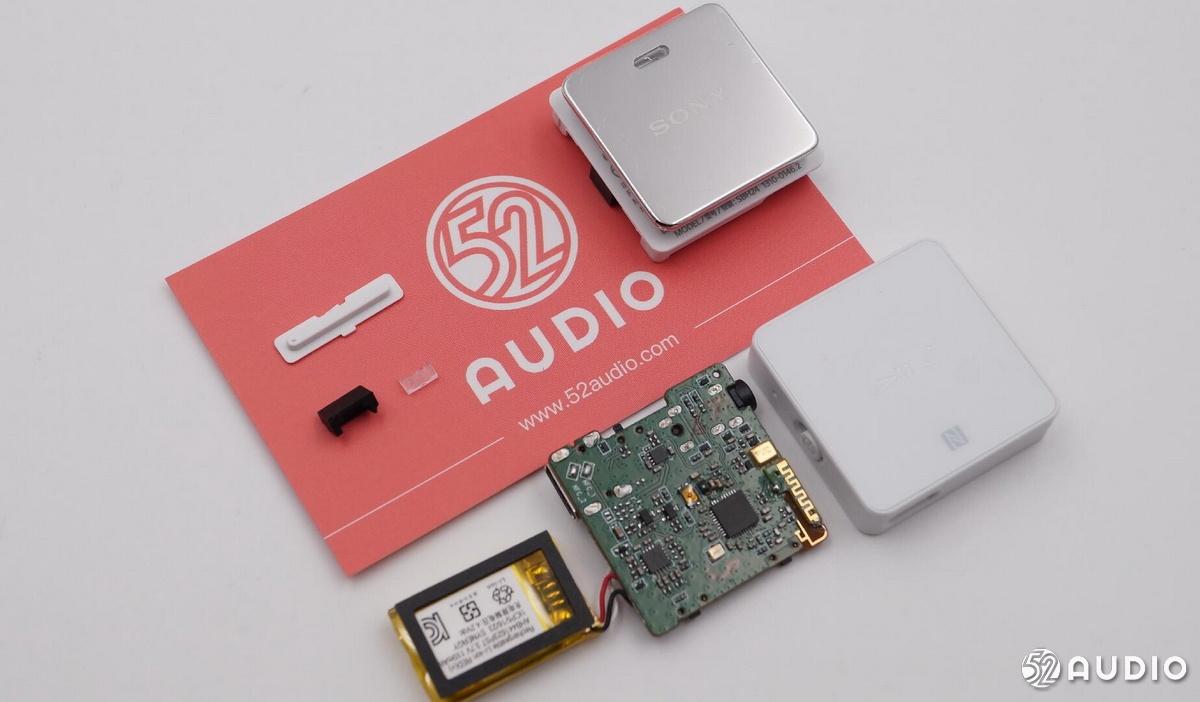

拆解全部件一览。

2、小米蓝牙音频接收器（YPJSQ01JY）

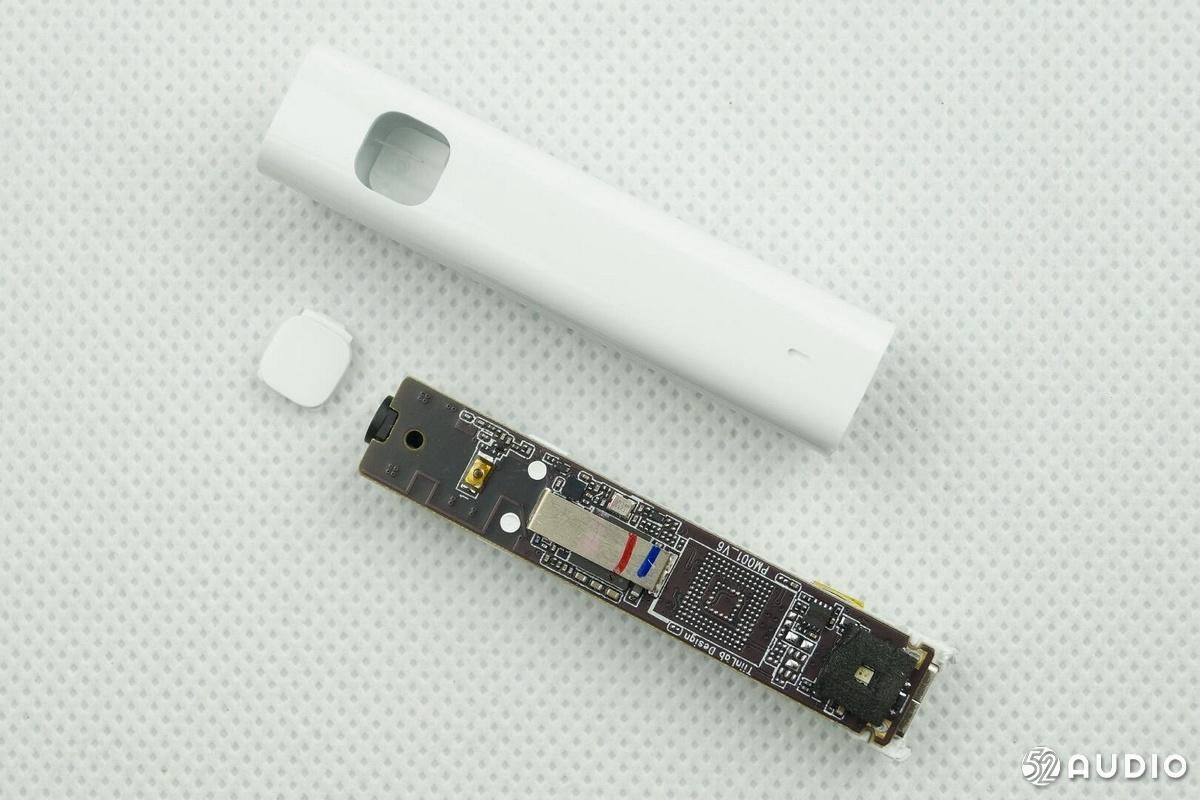

拆机需要从MicroUSB插座部分下手，撬出插座面板即可抽出整块主板。这里需要注意的是插座面板与主板支撑架是一体的，用力不当就会损坏面板。

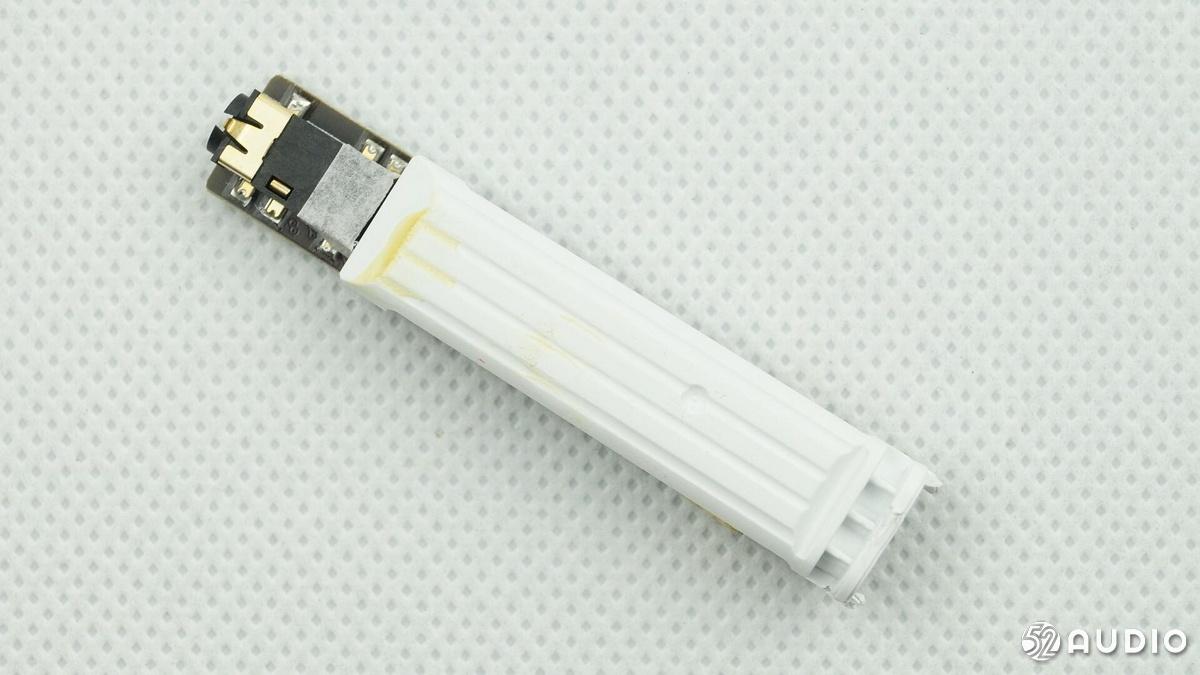

主板反面有一个塑料材质支撑架。

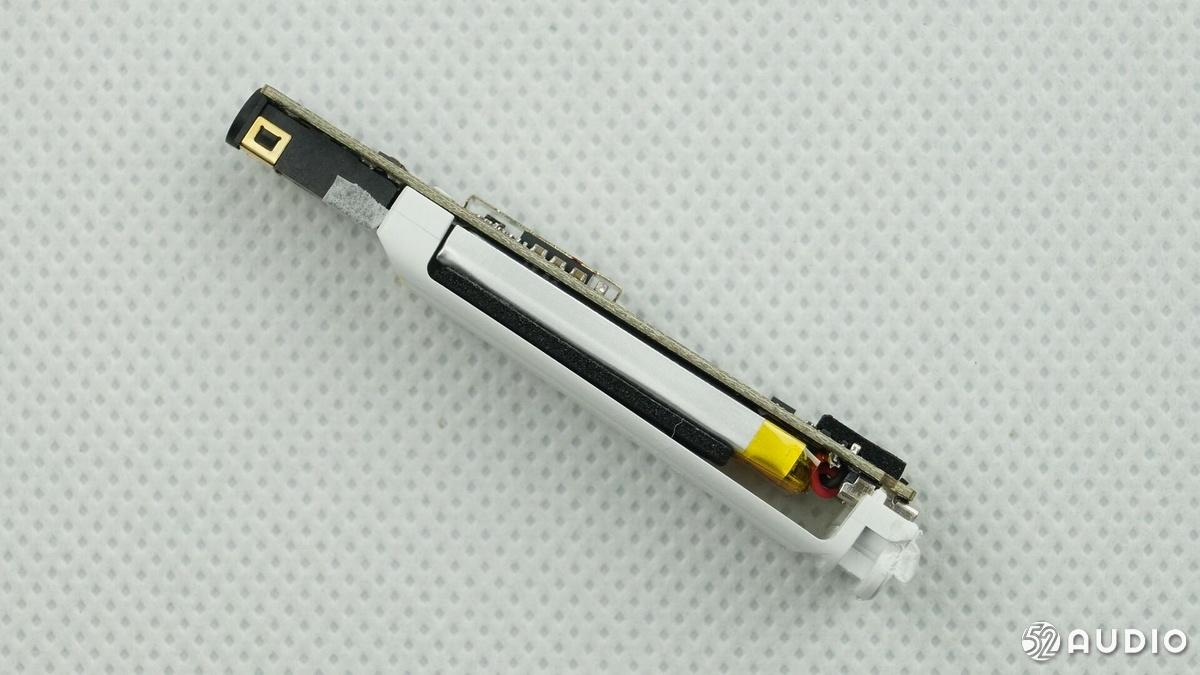

从侧面看到支撑架下方有一个电池。

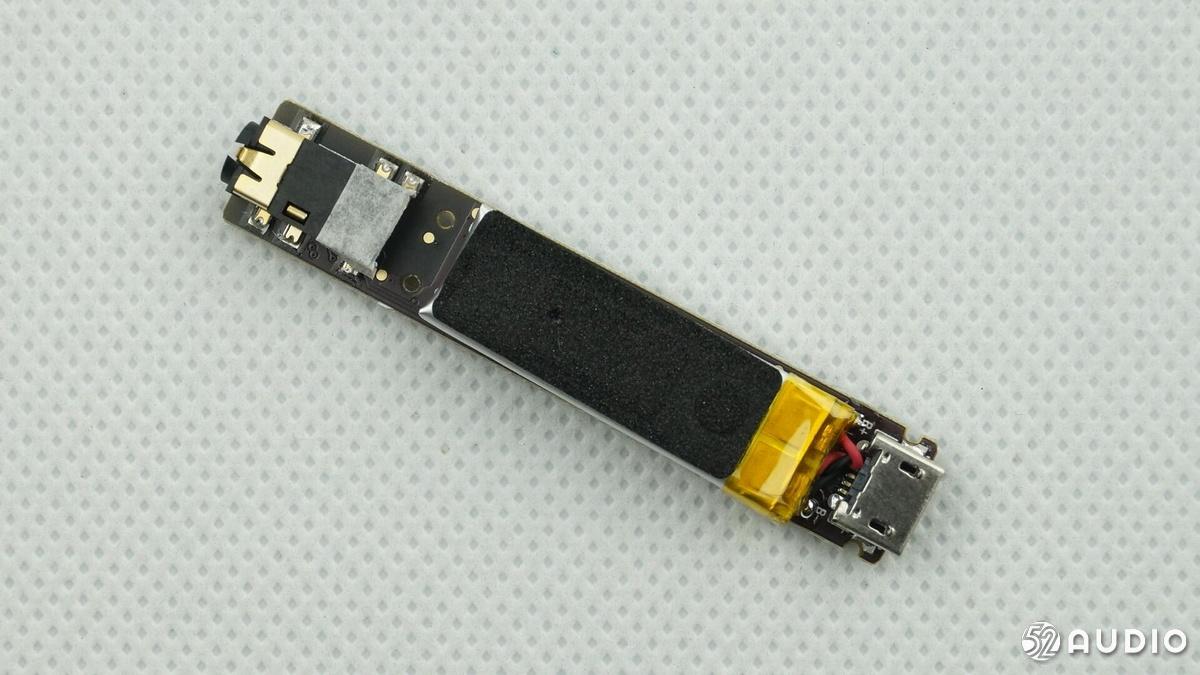

电池与支撑架之间有一层缓震泡棉。

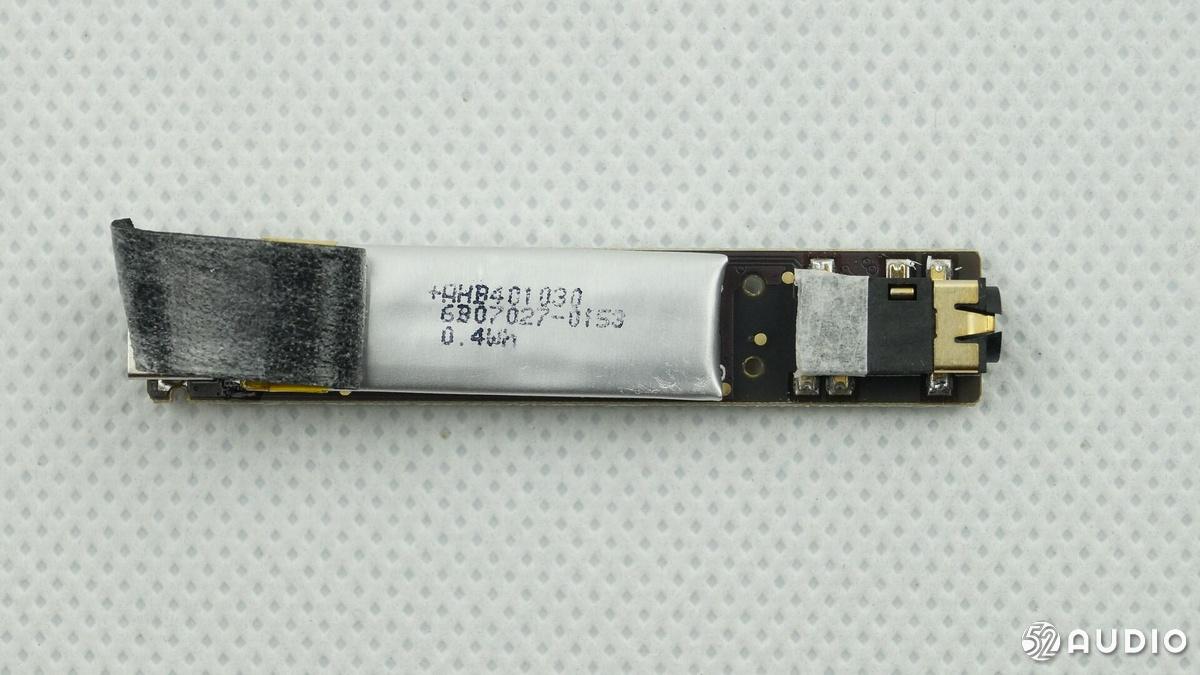

电池型号规格：AHB401030聚合物电芯 3.7V/97mAh/0.4Wh。电芯配有独立的保护板。

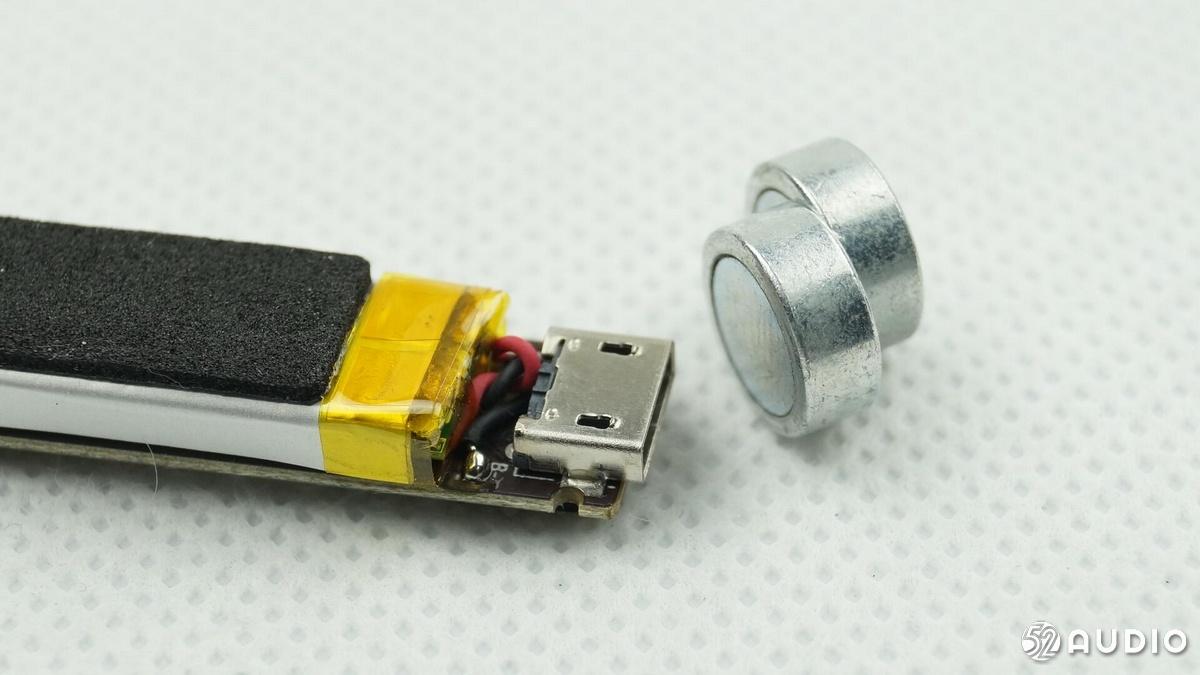

Micro USB插座磁铁不吸。

Micro USB插座外形与早期诺基亚手机的一样。

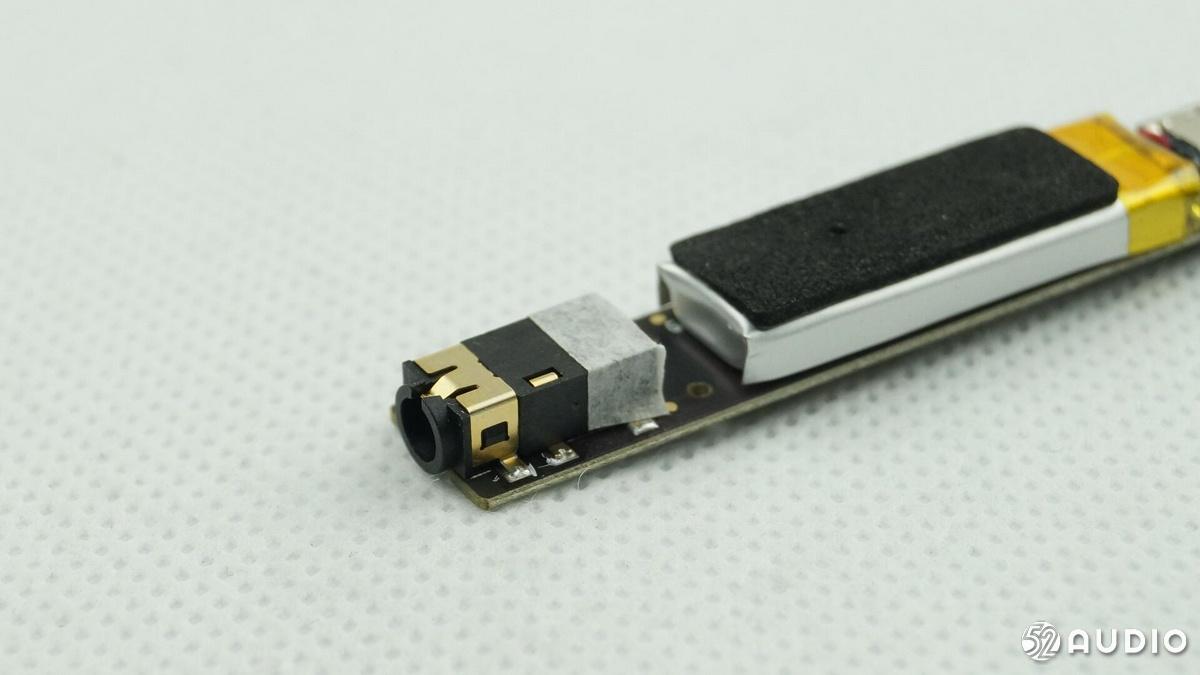

3.5mm 音频输出接口插座。

开关键的微动开关，上方是与PCB一体的蓝牙天线。

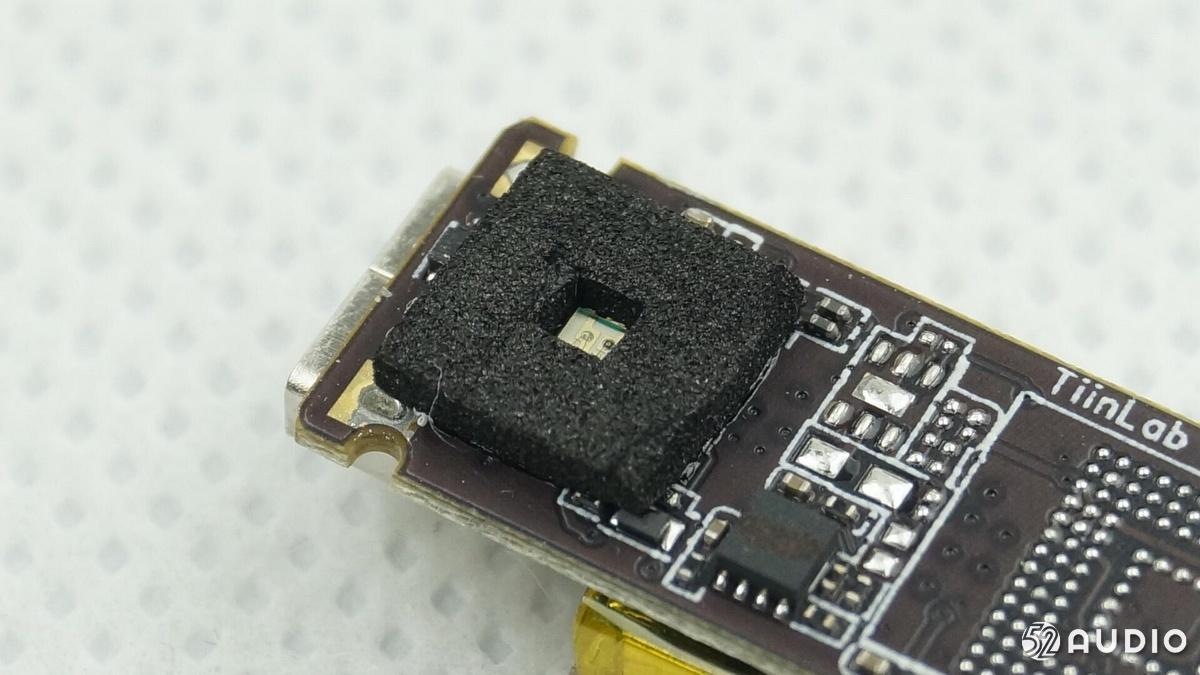

四周环绕遮光棉的双色LED工作指示灯。

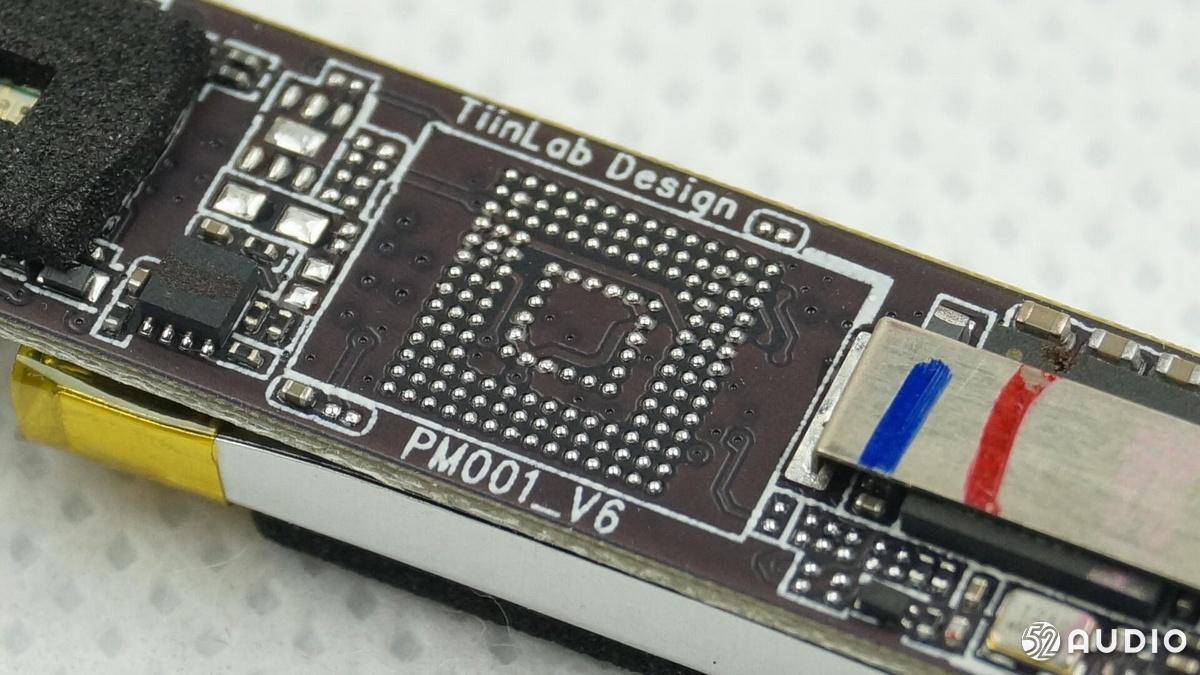

这里还有一空焊位，从面积大小与锡球数量来判断这个IC的功能或者说性能也该很吸引人，这应该是小米为了推出音频蓝牙接收器增强版做铺垫。

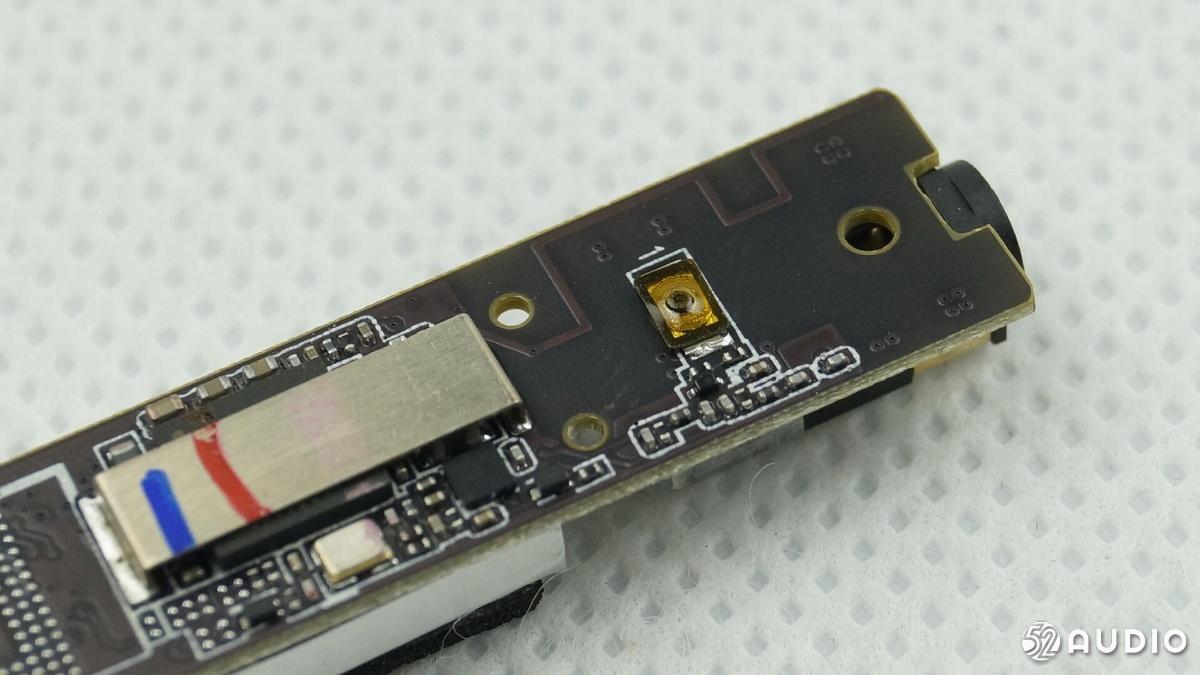

非全封闭式金属屏蔽罩，下方就是音频接收器的主控。

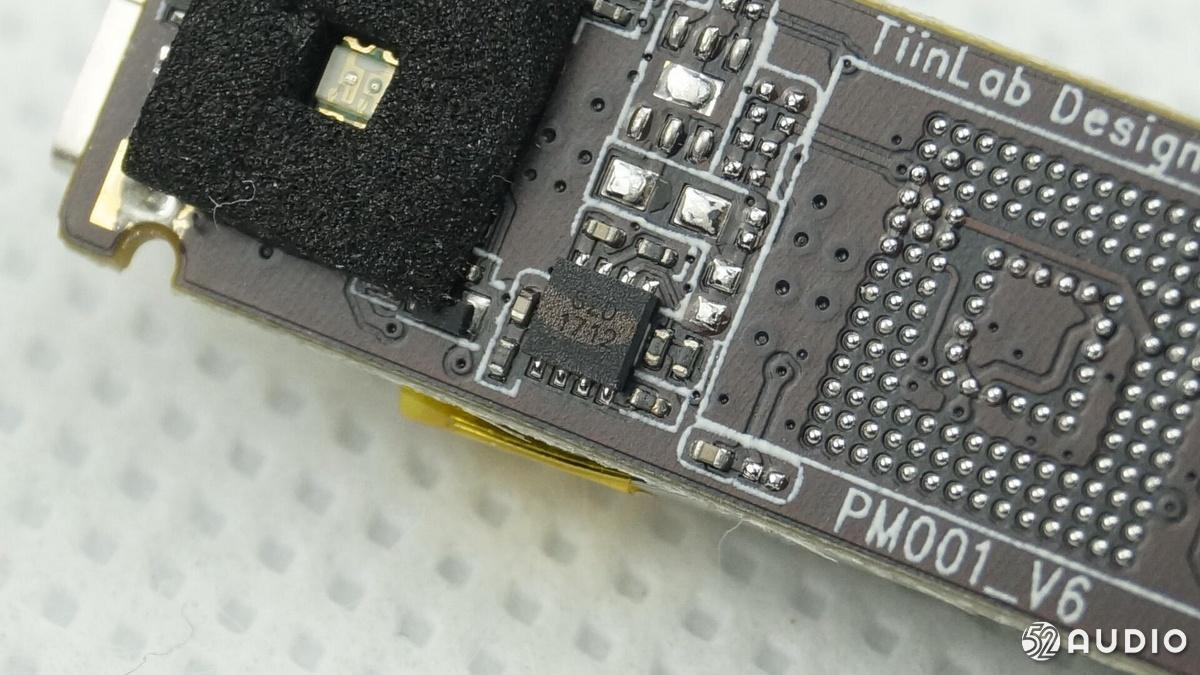

LED指示灯旁边有丝印为SZD1712的IC。

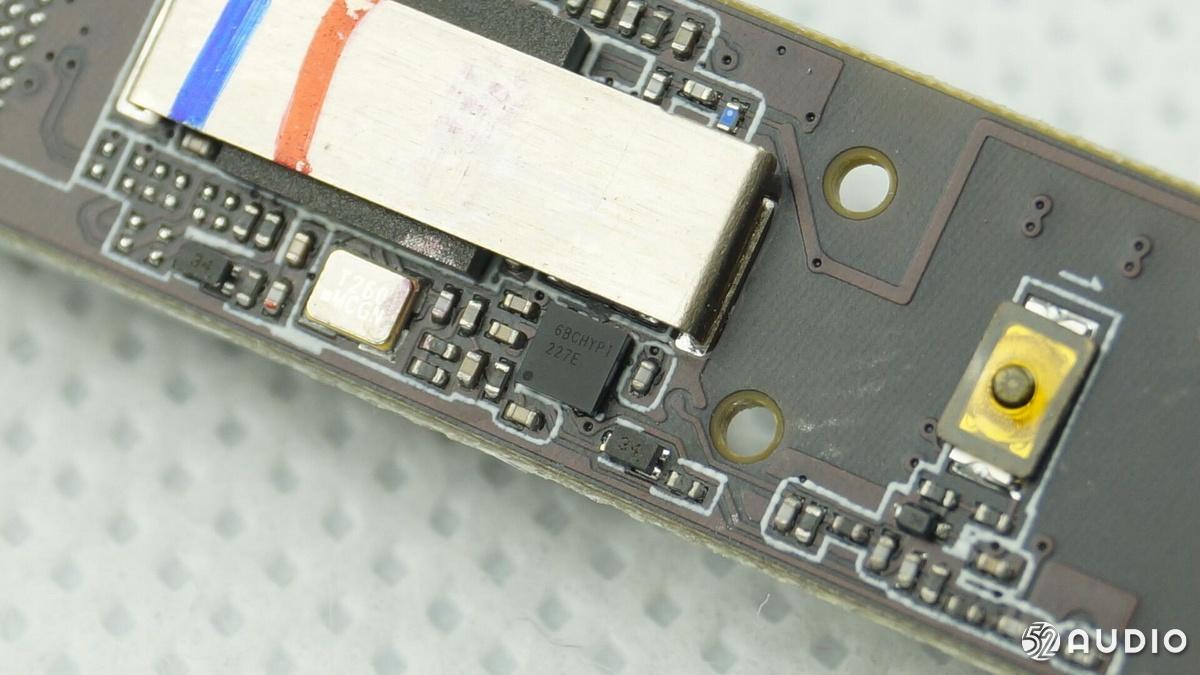

主控下方有一个丝印为6BCHYP1的IC。

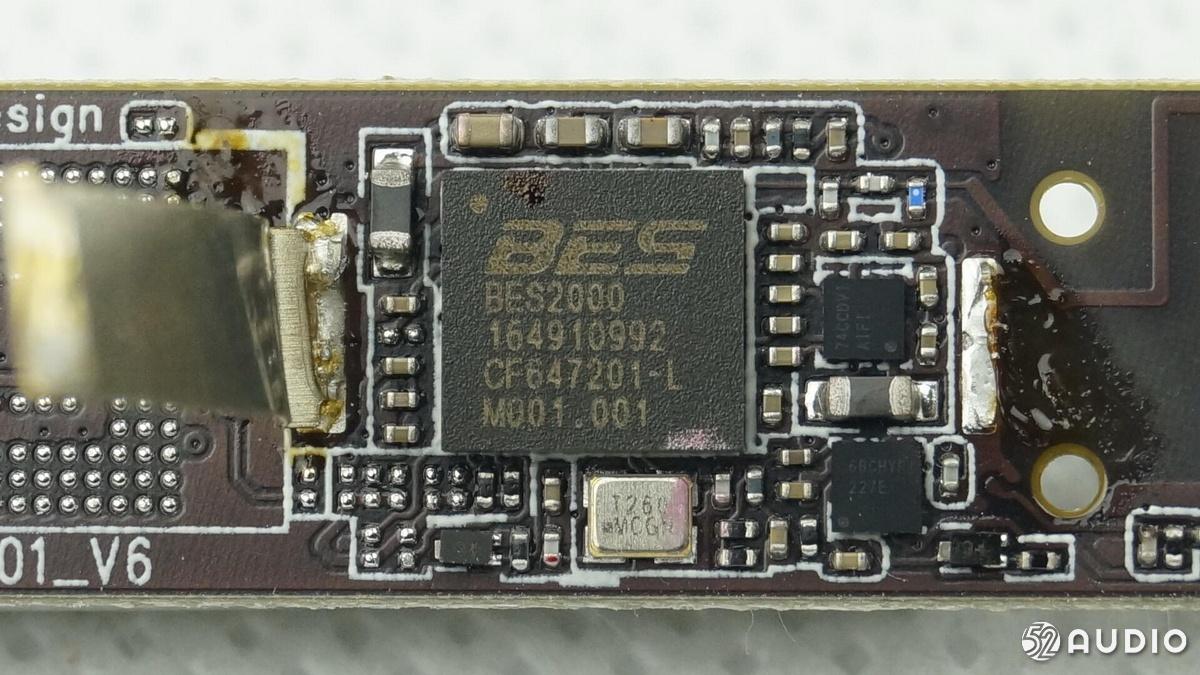

来自恒玄科技（上海）有限公司蓝牙双模降噪音频芯片BES2000，具有全集成、高性能、低功耗等特点。支持蓝牙 4.2 传输技术，最高支持192KHz/24bit的Hi-Fi音频，音频输出信噪比高达-105db，支持EQ以及各种音效技术,还支持自适应主动降噪功能。

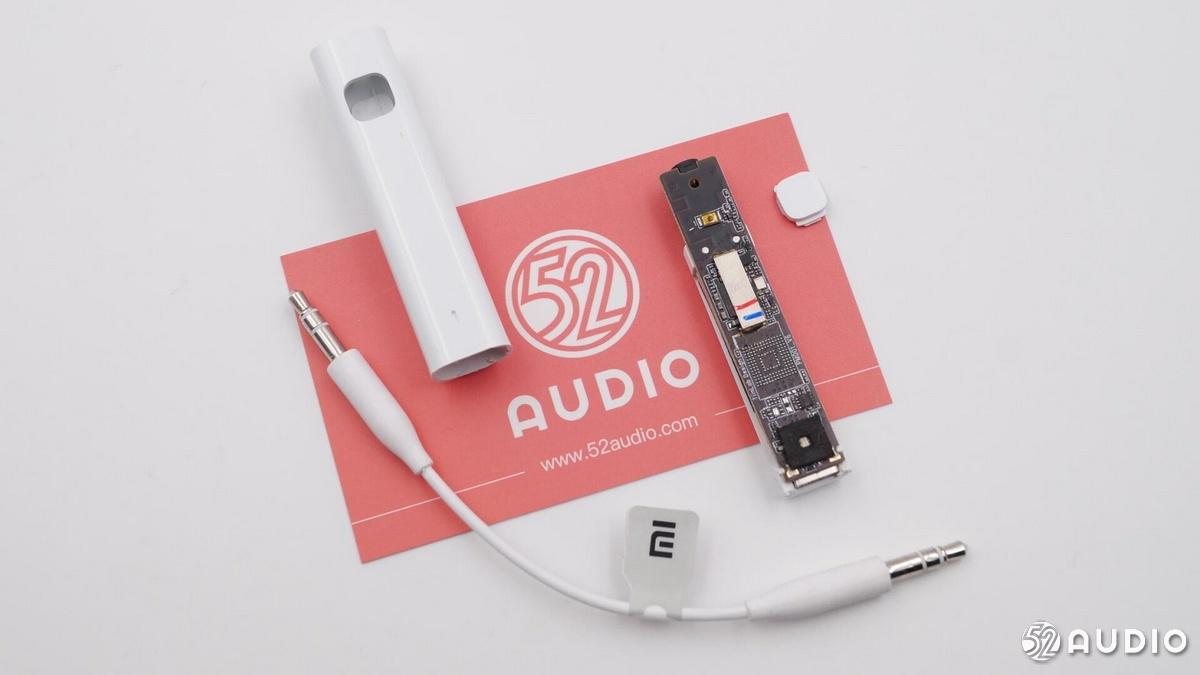

拆解全家福。

3、Colorfly七彩虹BT-C1蓝牙音频接收器

由于这个铝合金机身采用CNC一体成型的加工方式，所以我们考虑从另一面开始拆解。

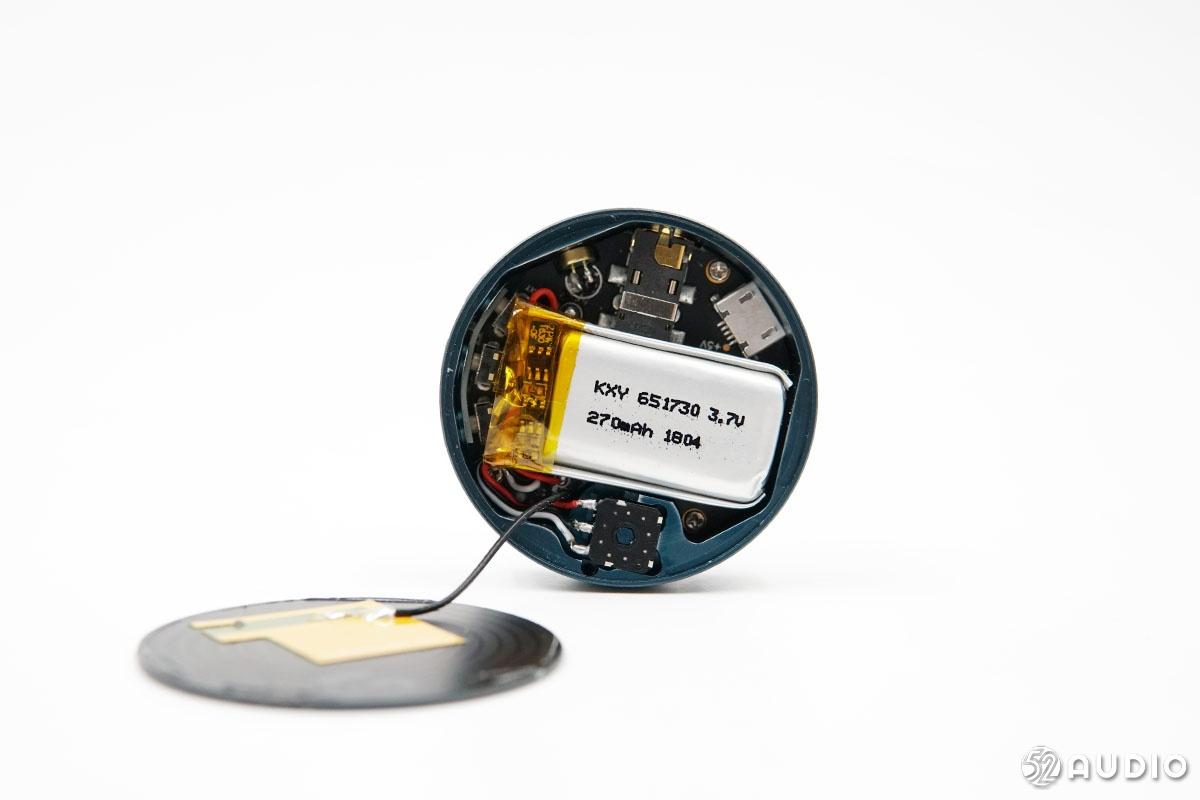

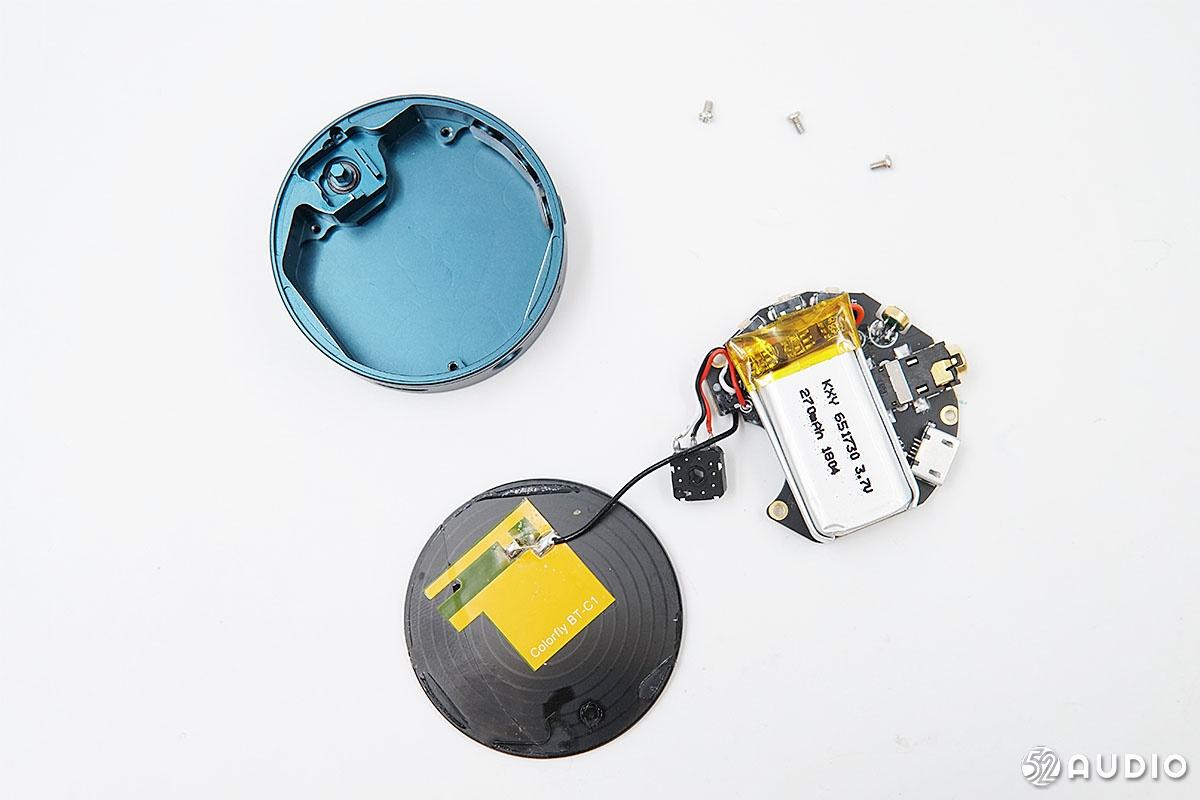

玻璃通过胶水粘合的，采用加热的方式使其分离。拆开后马上就看到蓝牙天线粘附在玻璃盖上。PCB和其他元件在铝合金外壳内部固定的很好，蓝牙天线在玻璃平面上可以取得最好的接收效果。

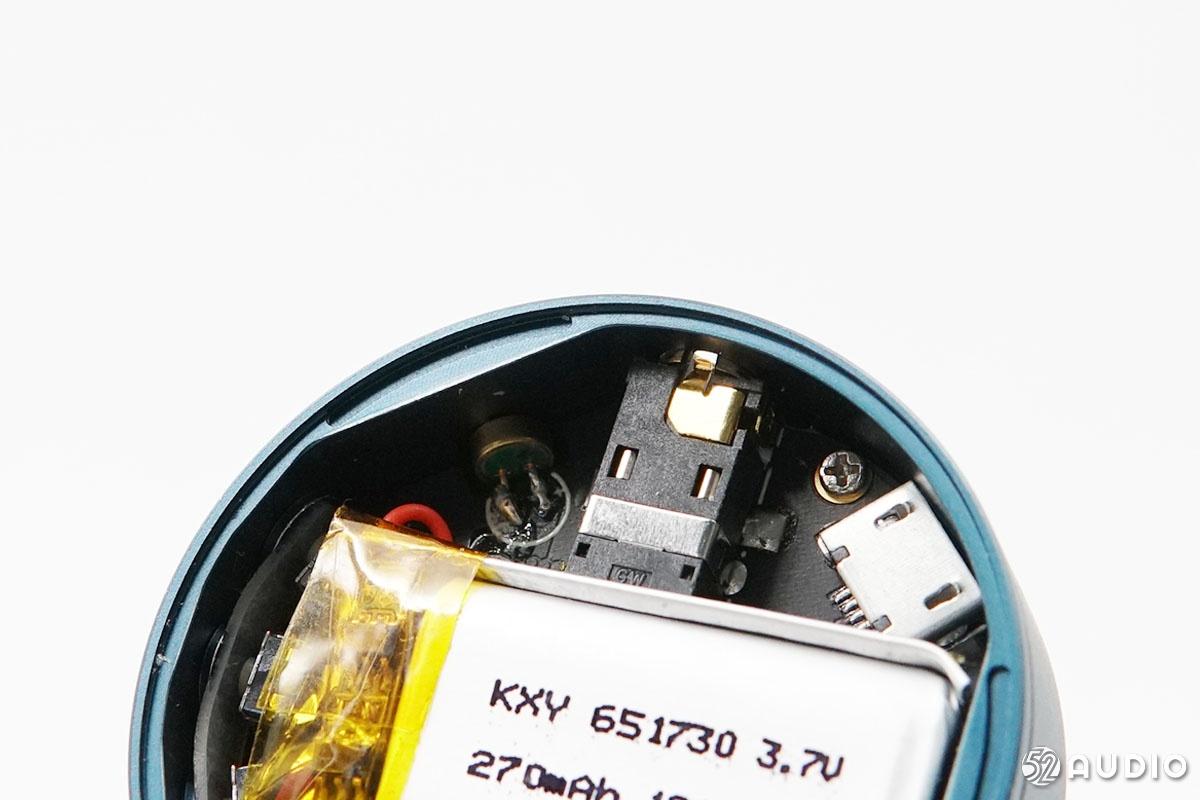

采用了规格为651730的电池，容量270mAh，对于这个小型设备来说足够一般强度使用。

3.5mm音频端子插座，其体积在内部插座中是最大的一个，采用了镀金触片。

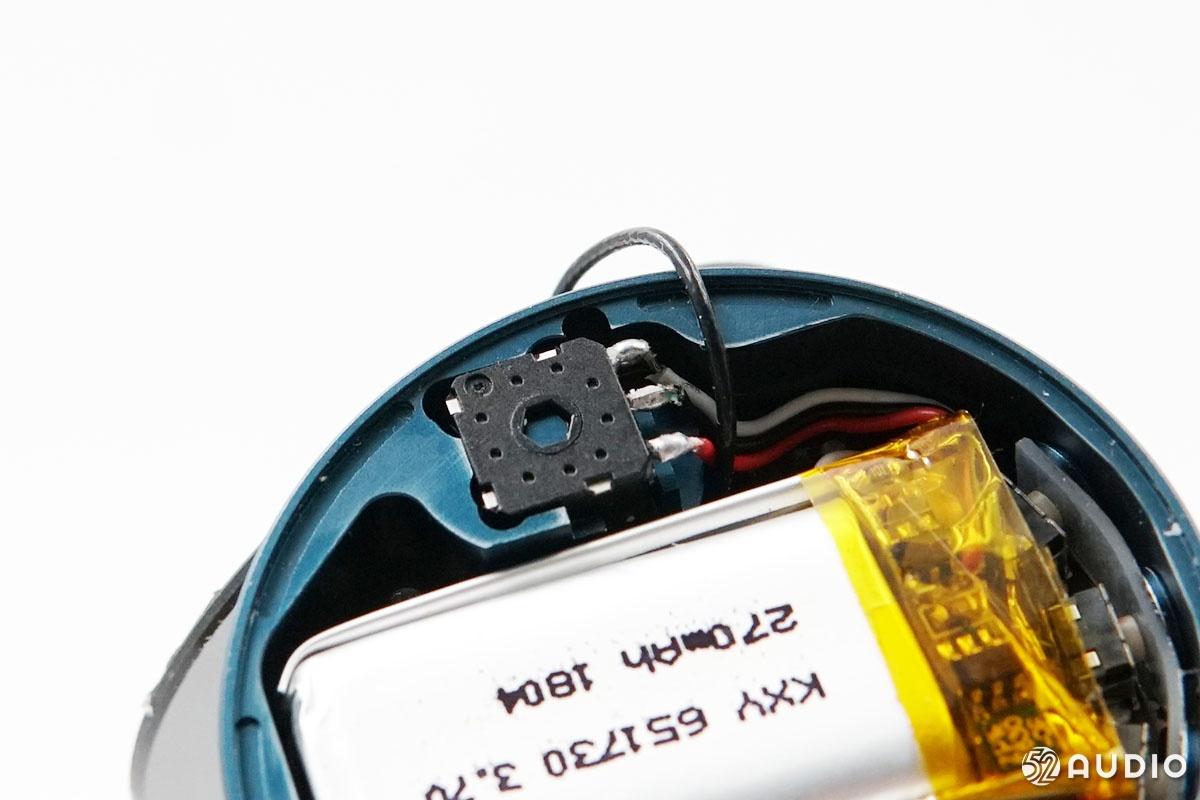

音量旋钮底下是个编码器，通过检测转动方向，控制输出音量的大小。

主板采用3颗螺丝固定在CNC铝合金内盖中。

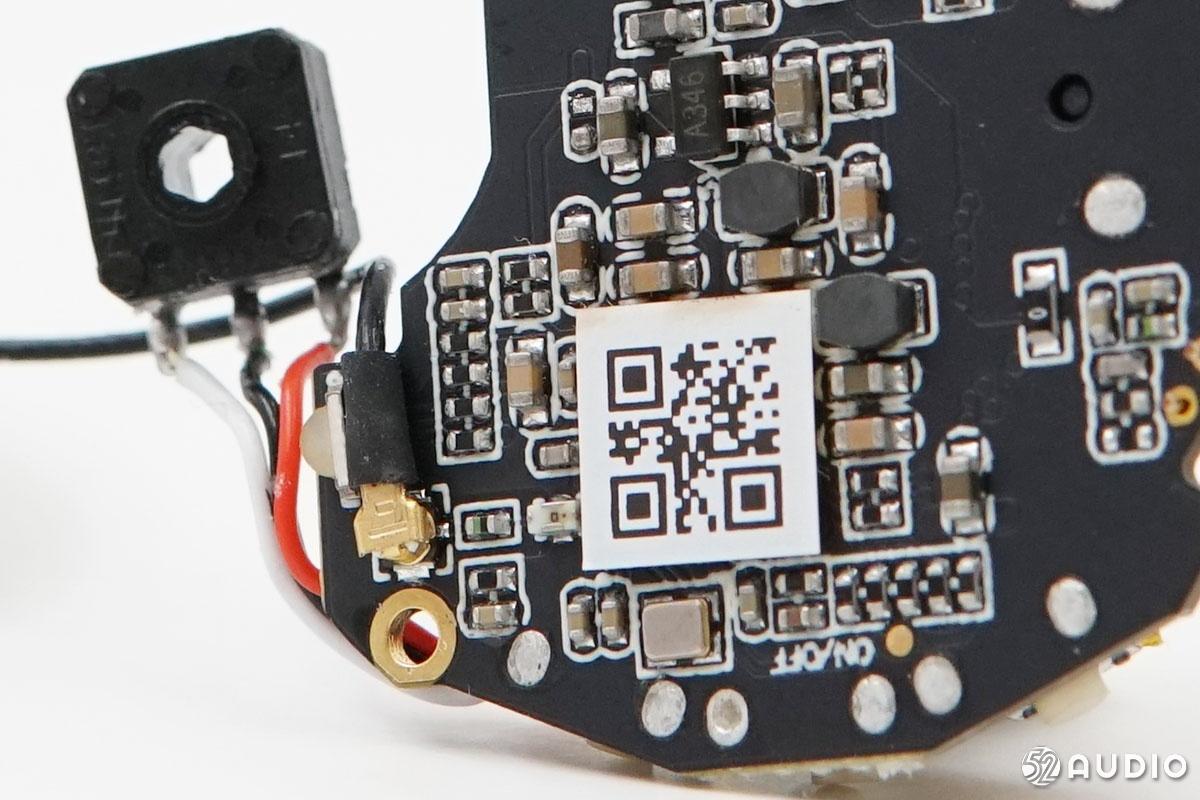

主板上贴有一块QR Code的贴纸，电路板采用沉金工艺。

蓝牙天线插座特写。

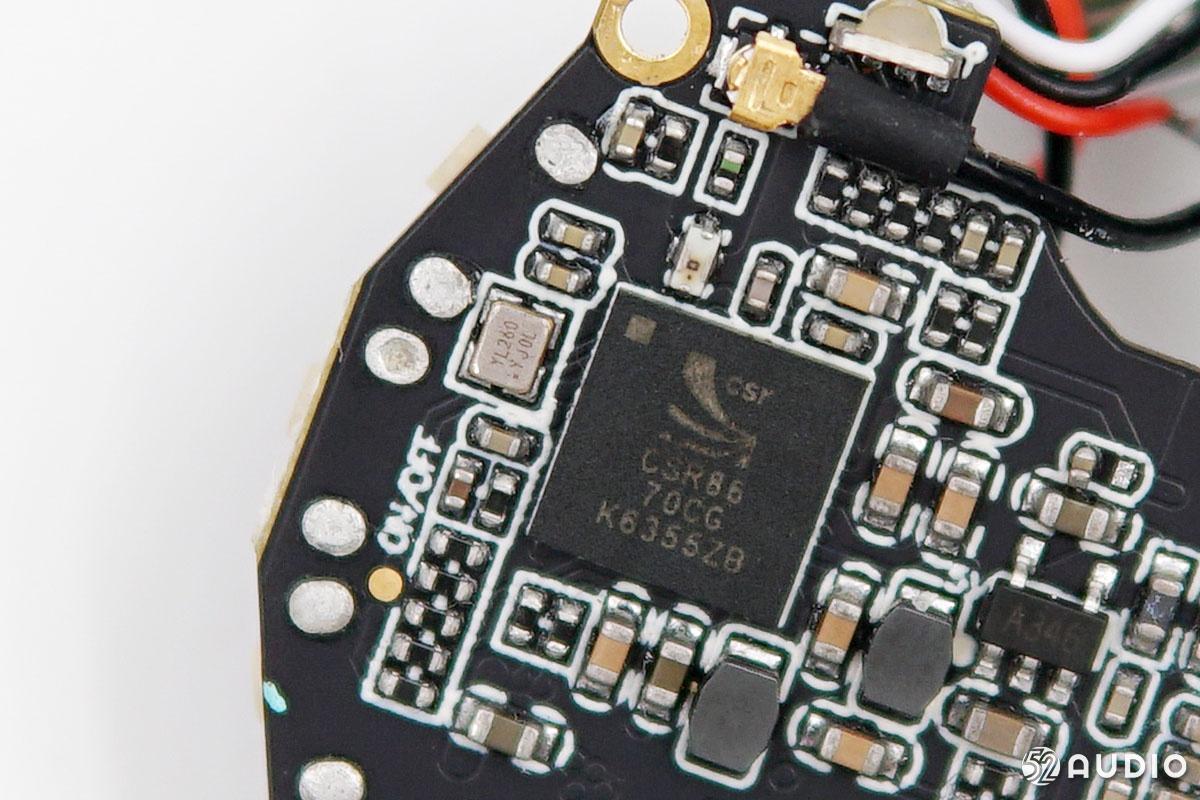

撕掉二维码贴纸，露出芯片真容，高通CSR8670CG，接受蓝牙信号，输出数字信号到ES9318C进行解码和放大驱动耳机。同时集成锂电池充电器，可以减小占板面积和原件数量。

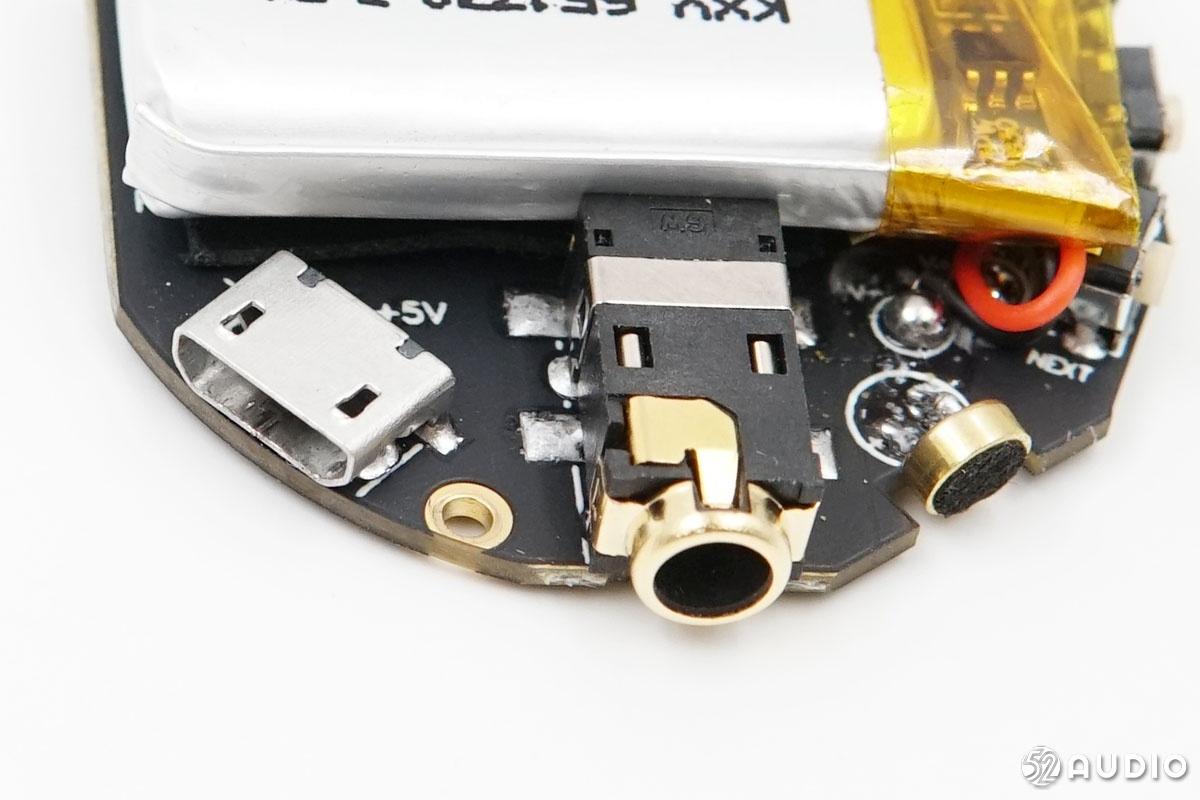

主要扩展元件被焊接在这一边，从左往右分别是：Micro USB插座、3.5mm镀金插座和电容式麦克风。

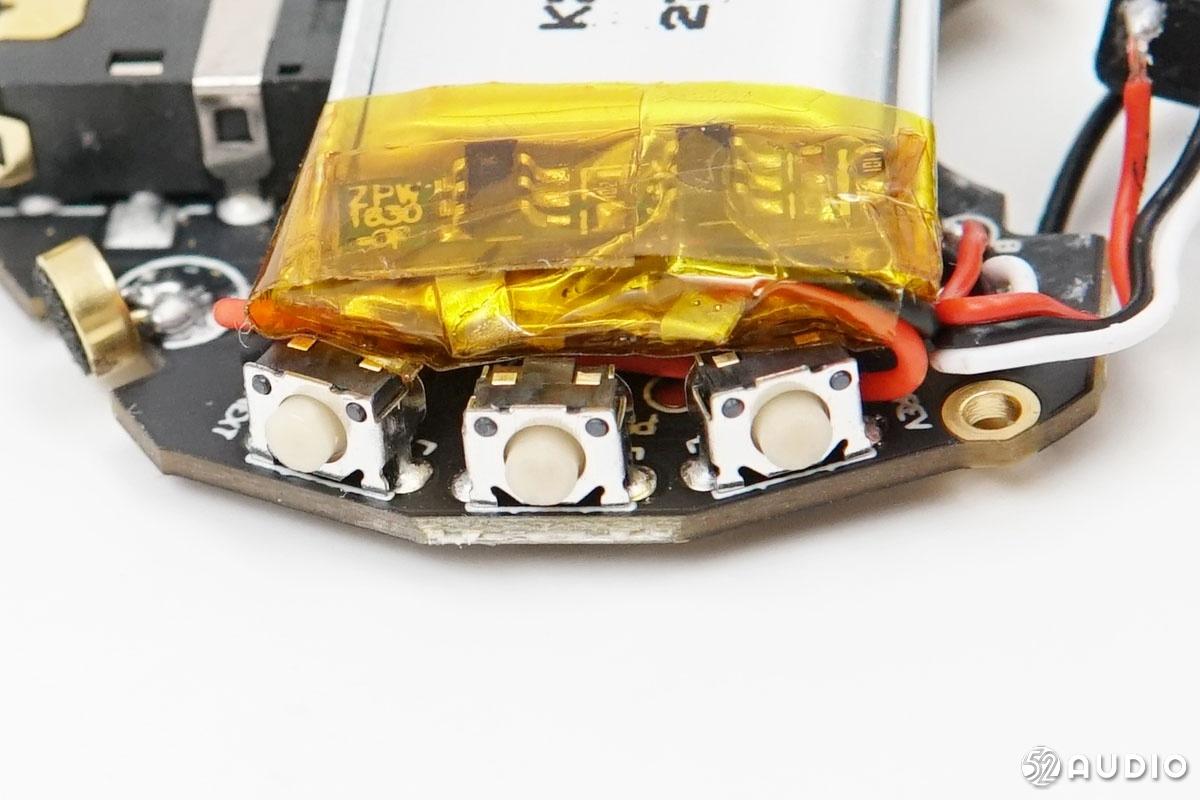

按键部分特写，三颗按键控制音乐播放。

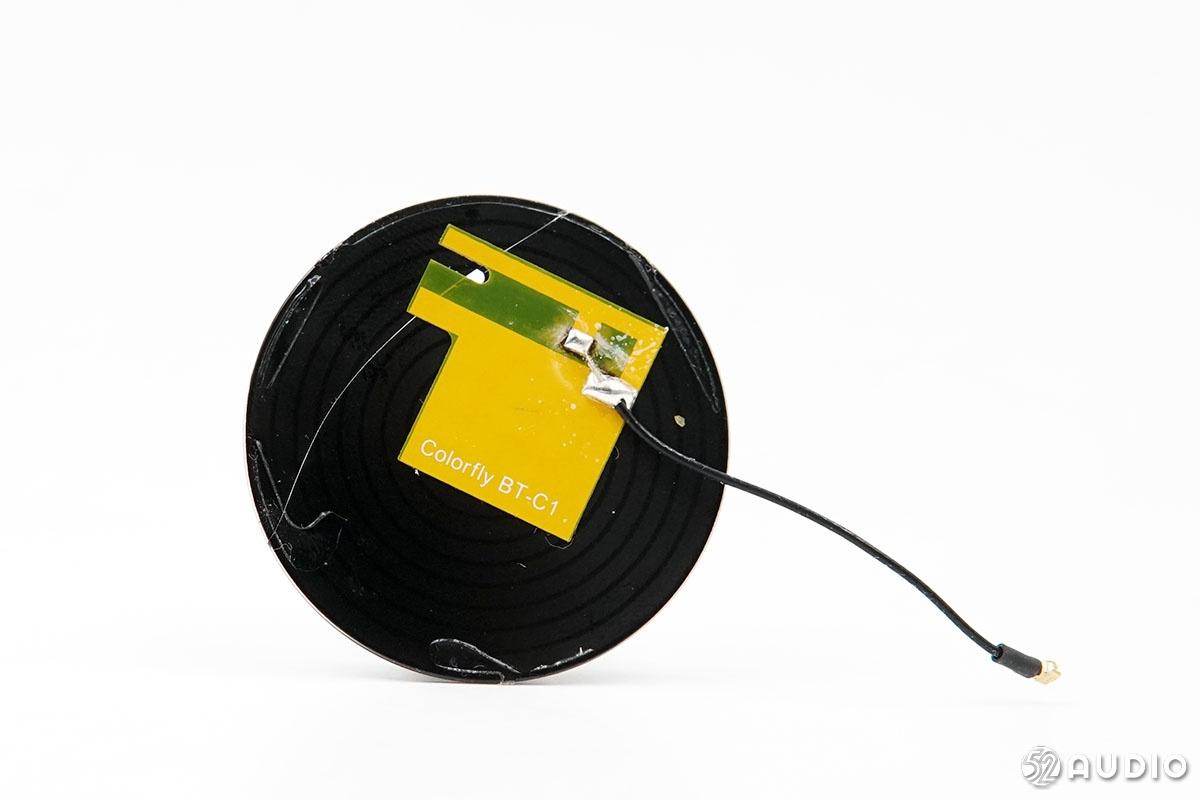

蓝牙天线上印刷着产品型号：Colorfly BT-C1。

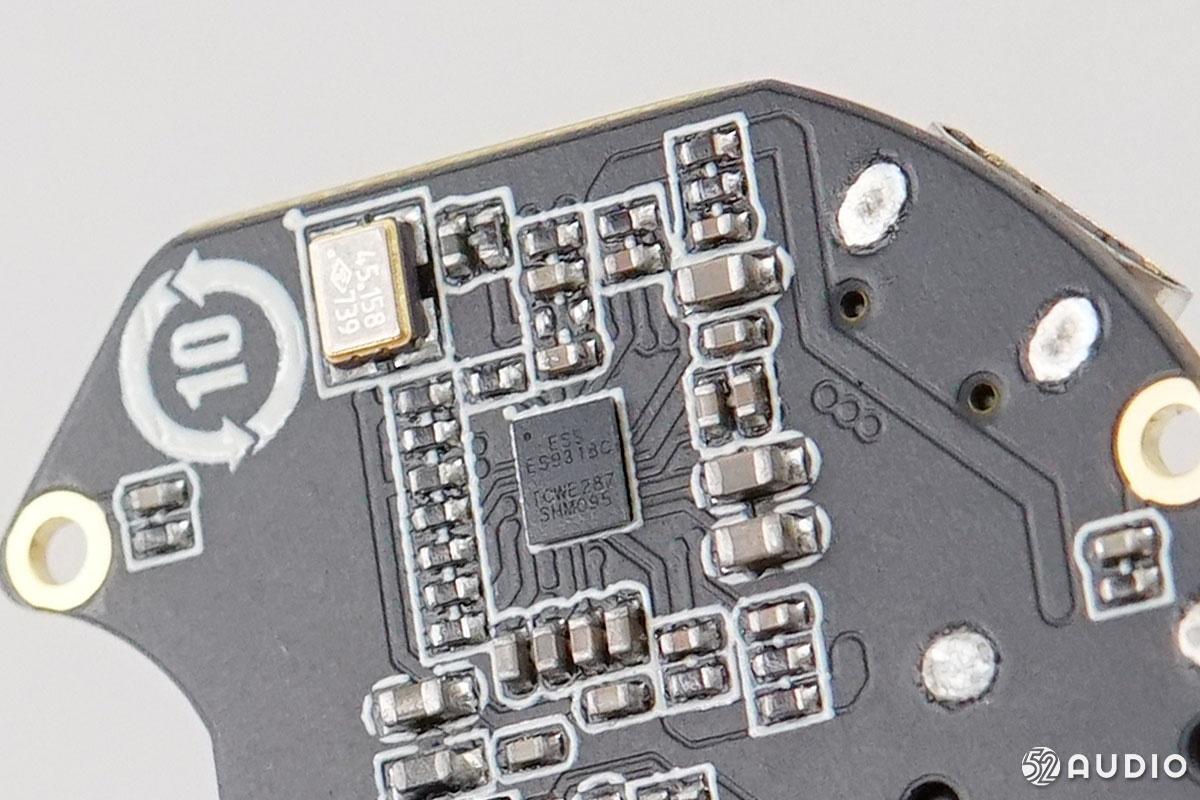

ESS ES9318 DAC，集成耳机驱动器，可以直接驱动耳机。DAC周围布满了电容。这款DAC被多款高端HiFi便携设备采用。

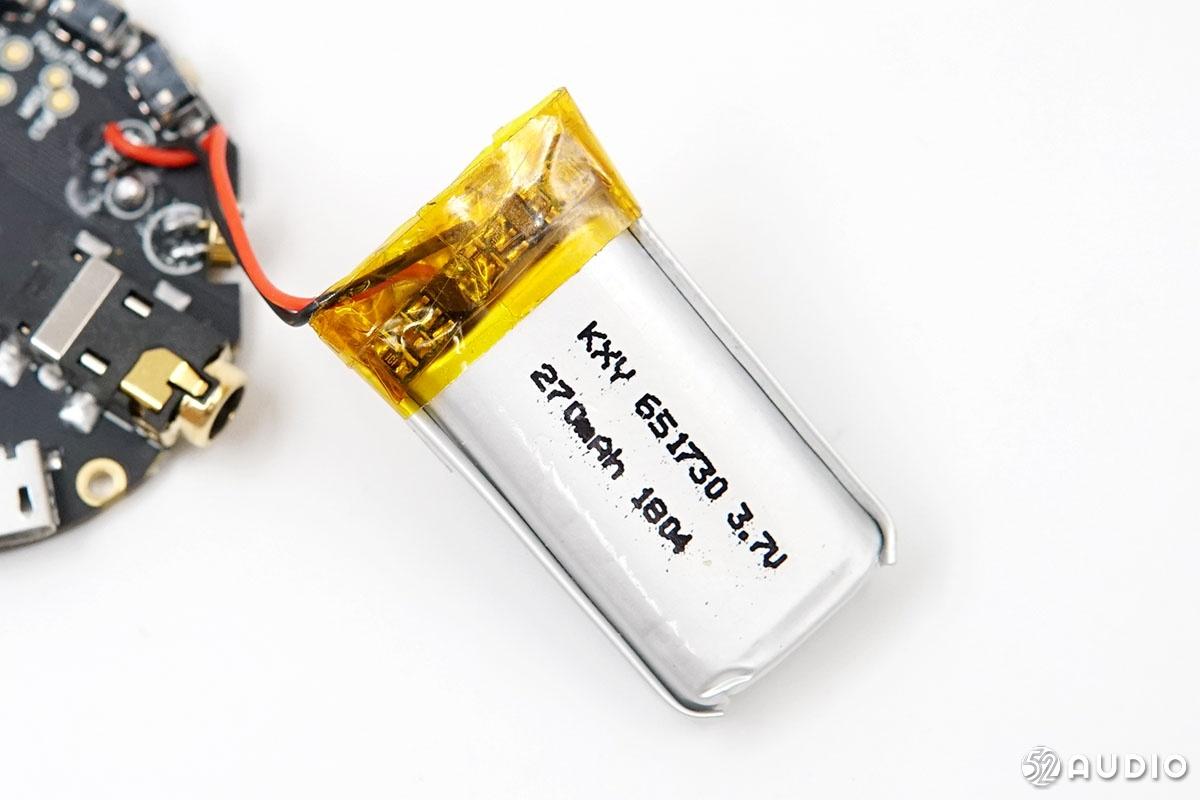

KXY锂离子电池，651730尺寸，270mAh，3.7V。

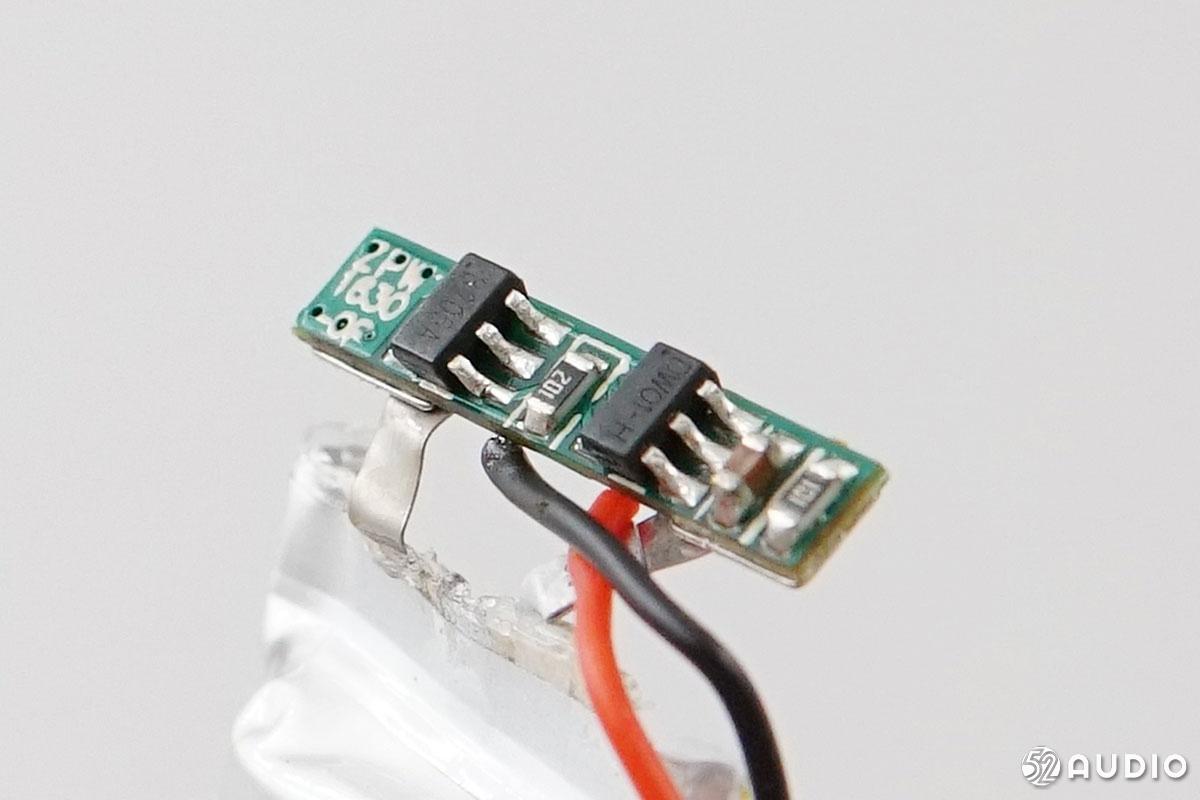

电池上的保护板，防止异常情况下的过充过放电。

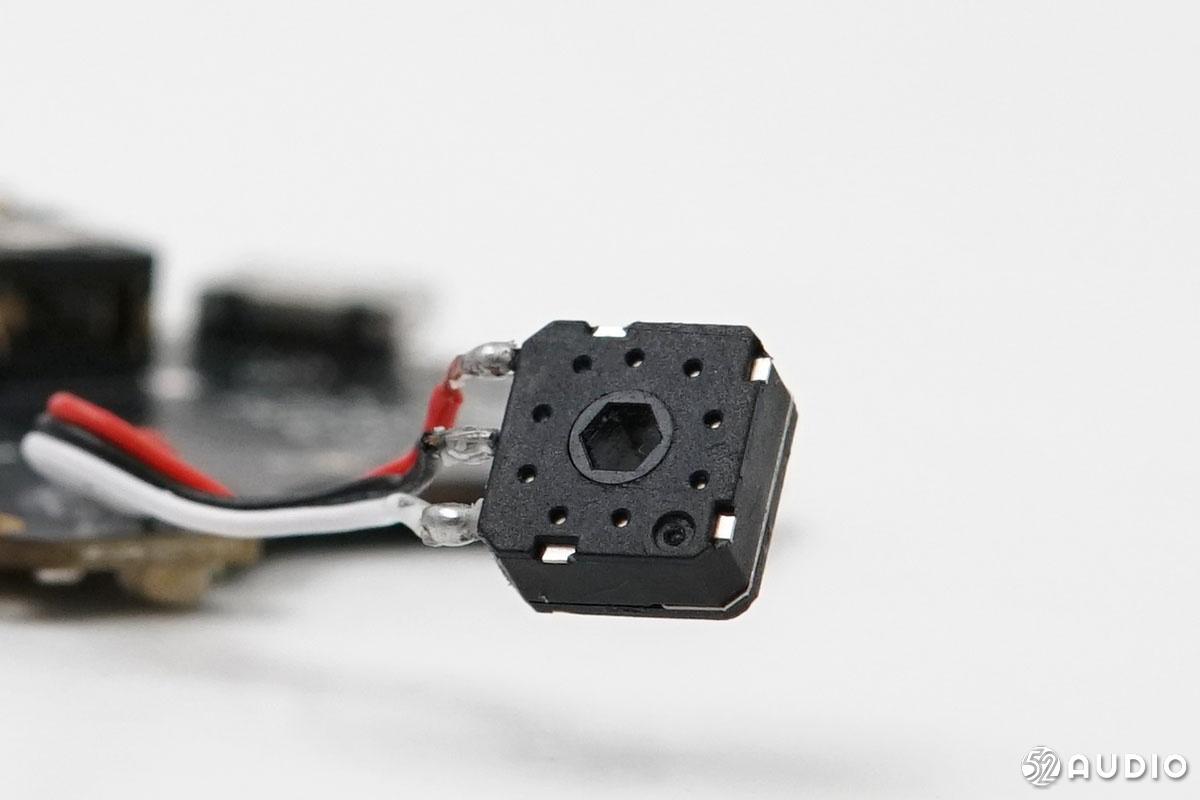

音量控制编码器特写，编码器来自凯华Kaith CEN723609W10-NW，10万次寿命。

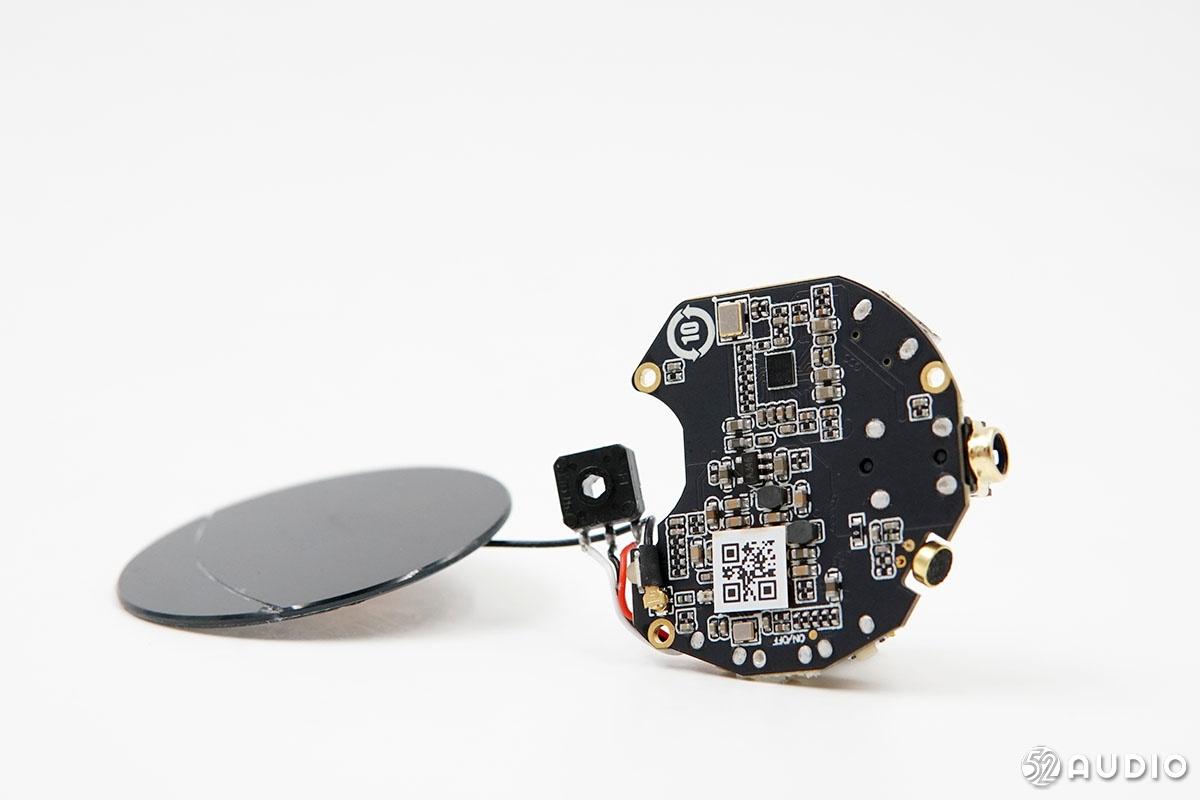

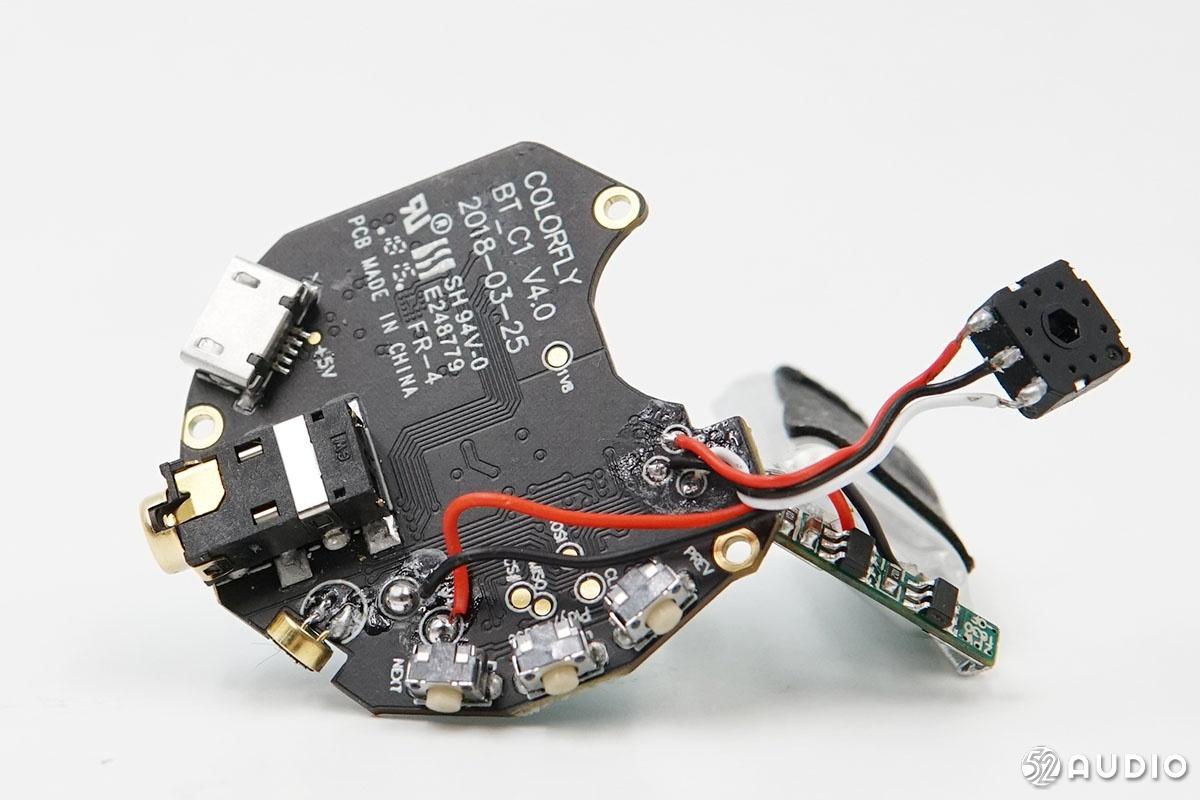

主板背面有一些测试点，导线连接电池和编码器。

三、我爱音频网拆解总结：

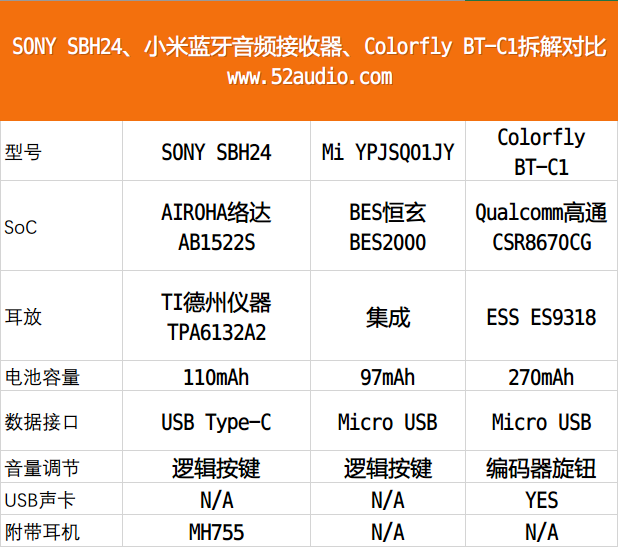

根据我爱音频网的拆解，可以得到下面这张表格汇总：

外观部分：SONY SBH24带有镜面背夹和方形外观设计，整体上更加时尚；小米蓝牙音频接收器的细长条设计更加容易放进口袋携带；Colorfly BT-C1的外观则是浓厚的HiFi风格走向。

操作部分：SONY SBH24采用拨动式开关和按键操作，并且带有呼吸LED灯；小米蓝牙音频接收器采用全按键操作；Colorfly BT-C1采用旋钮音量控制以及3颗多功能按键。

音质：SONY SBH24支持SBC协议的蓝牙无线音频，并且带有TI德州仪器 TPA6132A2独立耳放，音质和推力都比一般的手机要好；小米蓝牙音频接收器采用高度集成的SoC，其推力可以推动一般常见的耳机，在这三款产品中功耗是比较低的一款；Colorfly BT-C1采用ESS ES9318的DAC，并且支持aptX蓝牙无线音频，可以推动比较需要推力的耳机，而且可以享受到CD级别的无线音频。

「有料评测」惠威OS-10蓝牙有源音箱评测：打破常规的桌面新秀

让产品好玩点，让结果直接点，《有料评测》只做你最关心的评测内容。

惠威这个牌子无论是对于国内还是国外的发烧友或是普通用户来说都是十分熟悉的。惠威作为一家国内的知名名族品牌，无论是其推出的家用HiFi音箱还是桌面音箱一直都是广大国内外消费者们十分理想的且高性价比的选择。并且惠威不论是在国内市场还是国外市场，都有推出过单独售卖的喇叭单元、分频器等配件来满足各路大神自己DIY或者是自行升级的需求。今天要聊到的这款惠威最新推出的近场听音音箱所采用的单元配置并不是首次亮相，之前在国外市场作为DIY配件进行销售，并且这组喇叭单元在国外一经推出后，就受到了国外消费者的广泛好评，而这次惠威将这组单元配置拿到了国内市场，并且为这组扬声器单元打造了一个全新的且非常好看的外观，并赋予了它一个全新的名字——惠威OS-10蓝牙立体声有源音响。

开箱——突破传统的外观设计

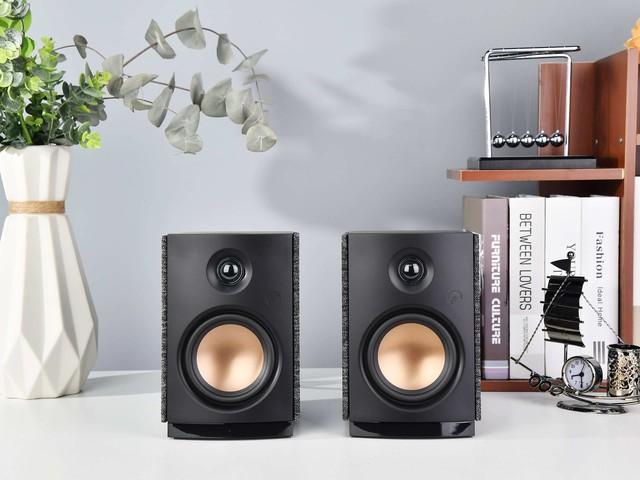

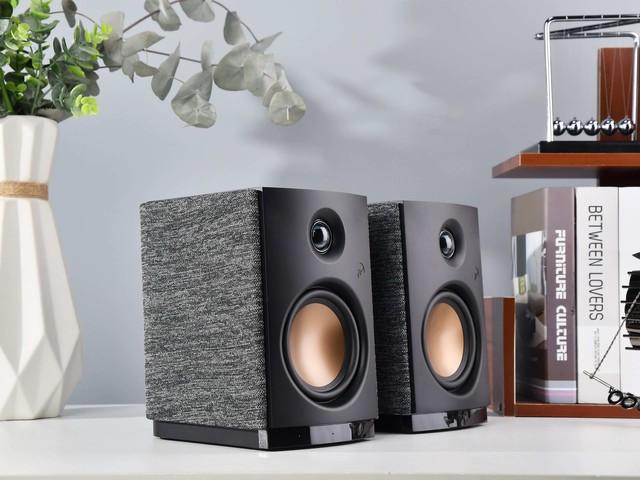

外观设计上，最能体现出惠威OS-10是一款来自于全新系列的产品。在此之前，惠威旗下的桌面音箱通常都是采用了黑色漆面与实木碰撞的设计风格，这种实木风格也是惠威十分经典常规的外观设计风格之一。而惠威OS-10打破了传统，采用了全新的设计，这款音箱没有设计障板，可以直接看见两颗发声单元镶嵌在十分简约的黑色哑光前面板上，这样的设计让音箱看起来更加具有野性。而音箱整个侧后方则由特制灰白相间的无缝编织网布包裹，再配合上箱体侧面十分优雅的流线型弧面设计，显得这个音箱的外观自然流畅。整体来看这款音箱的外观设计，在能给人十分优雅的风格之上，又能透露出一丝狂野，我认为这样的风格更能符合当下年轻用户的审美。

惠威OS-10是一款主打近场听音的桌面音箱，因此这款音箱十分小巧，正面宽13.3cm、高20.2cm、进深为19cm，主箱和副箱大小一致，这样的大小放在桌面上也不会太占地方，可以很好的安置这款音箱。尽管这款音箱就体积来说十分小巧，但是主箱的重量达到了2.2kg，副箱的重量为2.0kg。从重量和体积上来看，较小较轻的箱体有利于根据自己的实际需求随时调整摆放位置，并且安装起来也毫不费力，基本上一只手就能抓起一只音箱，即使对于身材娇小的女孩子来说，这样的体型挪动起来也毫不费力。

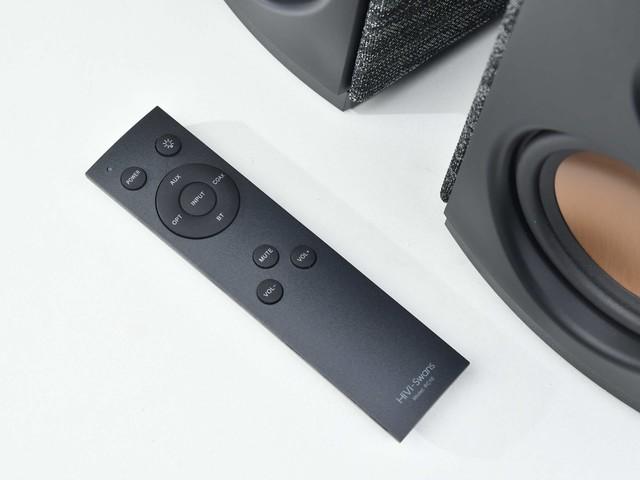

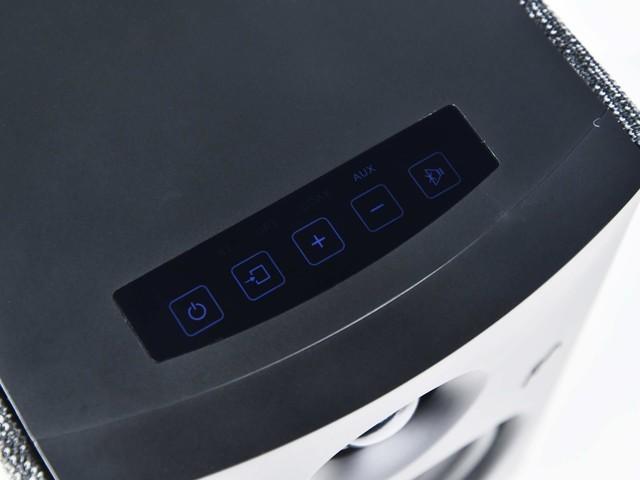

惠威OS-10不光在外观设计上面突破了传统，在音箱的操作方式上也采用了全新的设计。通常在我们的印象之中，惠威的音箱都会采用旋钮式的操作方式。惠威OS-10考虑到近场使用环境，这款音箱在主音箱上方特别设计了一个支持触控选择的操作面板，从左至右分别是开机/待机按钮、输入通道信号选择、音量增加、音量减小和一个静音按键。在近场聆听时，操作起来更加的方便，并且这样的操作方式更加直观，更加容易上手。除了触控方式之外，随包装还附赠有全功能遥控器，可以满足远距离听音时的操作需求。惠威OS-10的操作方式十分多样化，可以满足绝大多数的使用需求。

惠威OS-10在接口配置上面也是十分丰富。这款音箱不仅配备了一组线路输入，还支持同轴、光纤输入，这样的接口配置可以覆盖PC、电视和蓝光DVD等有线音源设备，从而实现高品质的无损音频传输。如果只能连接有线设备自然有些浪费，对于现在的年轻人来说移动流媒体更加符合他们的使用习惯，因此惠威OS-10也支持蓝牙5.0的无线输入，从而进一步拓展了手机、iPad等其他移动设备的使用场景。但比较遗憾的是这款音箱并不支持aptX等高清音频编码格式，因此想要听无损音乐的话，有线输入还是第一选择。

音质表现

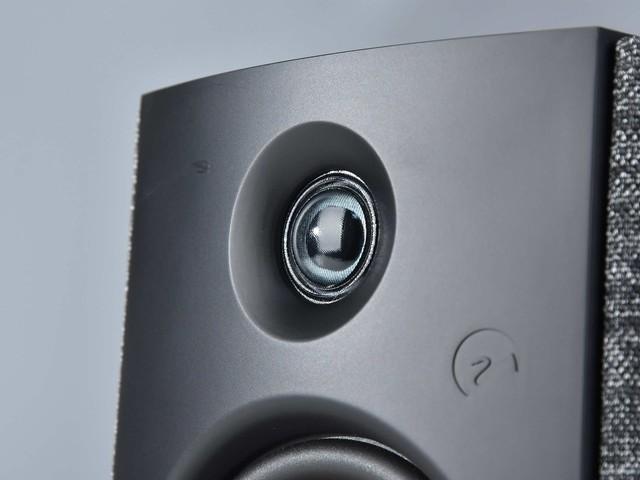

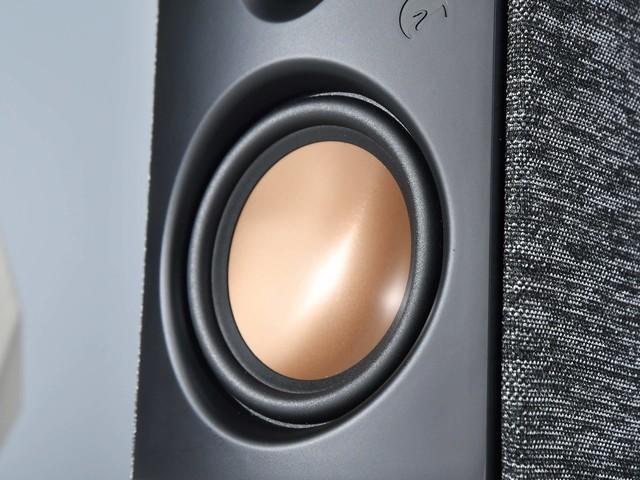

这款惠威OS-10在单元配置上也进行了全面升级。这款音箱配备了一个20mm软球顶“猫眼”高音单元，这颗高音单元振膜采用了20芯通明丝膜材料，单元内部则由铜包铝线音圈配合钕铁硼磁路系统，磁隙内还特别采用高性能液磁冷却，使其能够承受更大的功率，同时也能令驱动系统拥有合适的阻尼。与这颗20mm软球顶“猫眼”高音单元相匹配的是一个4英寸金属中低音单元，单元采用铝胴体锅底搭配天然橡胶折环，铁盆架内搭载了25芯铝骨架铜线音圈和铁氧体双磁路系统。对音频信号的解析出色，瞬态反应迅速。此外，这款音箱还特别加入了防磁设计，进一步确保声音重放真实准确。
