电子电路爱好者必学之二:数字万用表检测晶闸管方法技巧
前期,我分享了指针万用表检测晶闸管的方法和技巧,有不少朋友私信我,关于数字万用表测量方法,现在分享给大家。欢迎指点!
一:晶闸管的极性检测

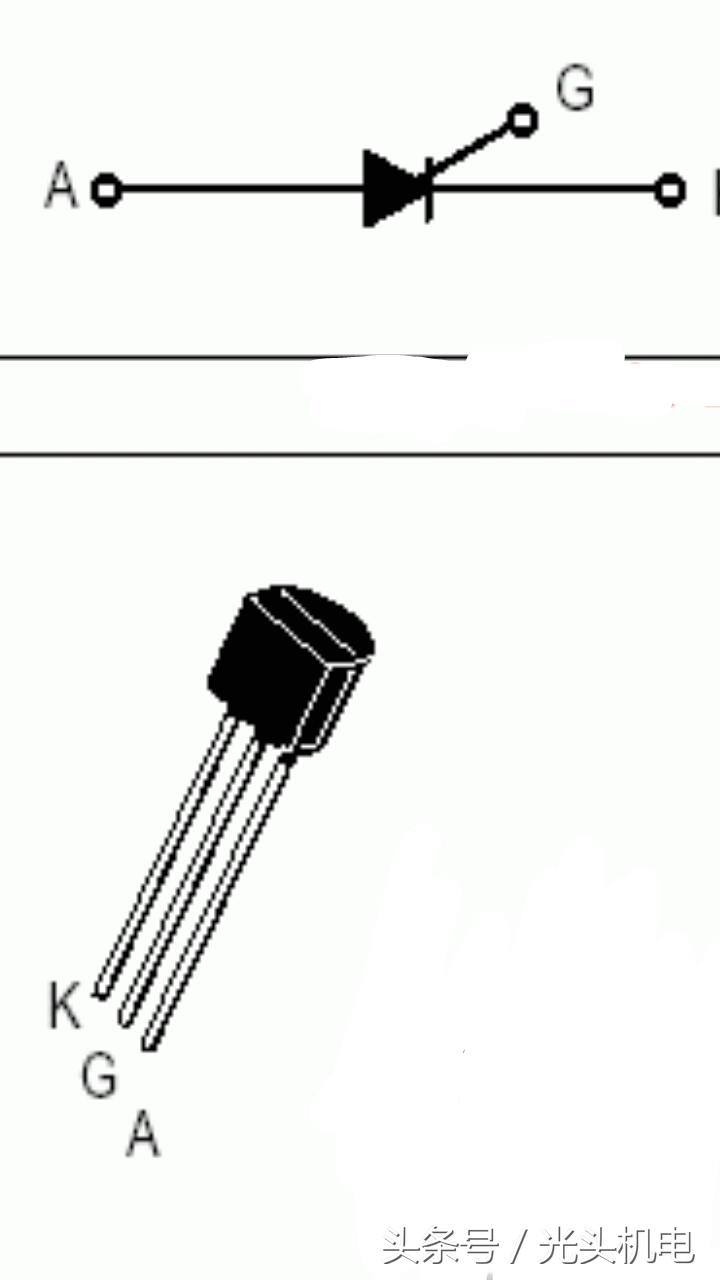

晶闸管的三个脚分别是A极(阳极),K极(阴极),G极(栅极)如图所示。
判断晶闸管三个脚的极性可用二极管测量挡。因为晶闸管内部可以看成两个三极管组合而成,其等效图如图所示晶闸管的G,K极之间是一个PN结。
晶闸管的极性检测步骤:
将挡位选择二极管测量挡,然后红,黑表笔分别接晶闸管任意两个脚,这时观察显示屏显示的数据,显示150~800范围内的数字时为准,红表笔接的为G极,黑表笔接的为K极,剩下的为A极。
二,晶闸管的好坏检测
其实晶闸管和NPN型三极管很相似,所以可用“hFE”挡来检测晶闸管的好坏,

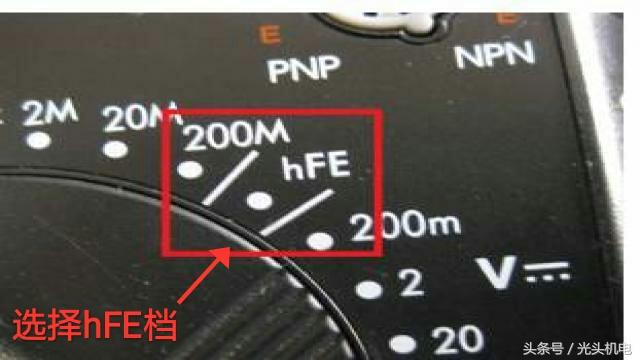

选择“hFE”挡,检测过程分两步
第1步:检测G极不加触发电压,A、K极之间是否导通。

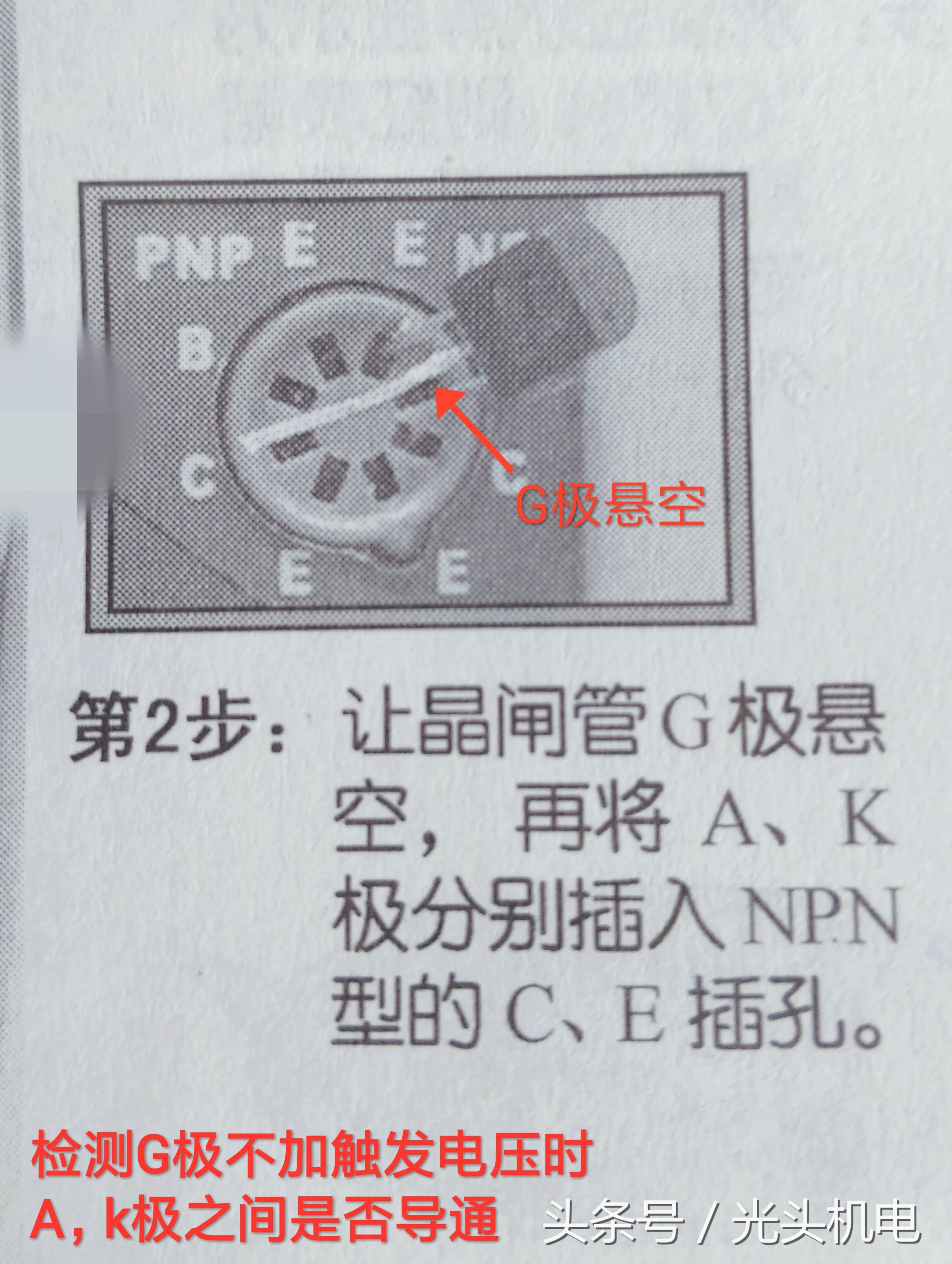

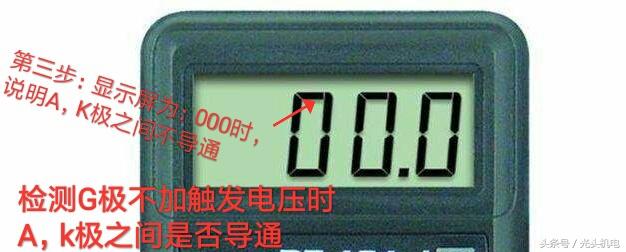

检测时,将晶闸管的A、K极分别插入NPN插孔的“C”、“E”插孔,G极悬空,观察显示屏显示的数据。如果晶闸管正常,在G极悬空时,A、K极之间不会导通,显示屏显示“000”
第2步:检测G极加触发电压A、K极之间是否导通。

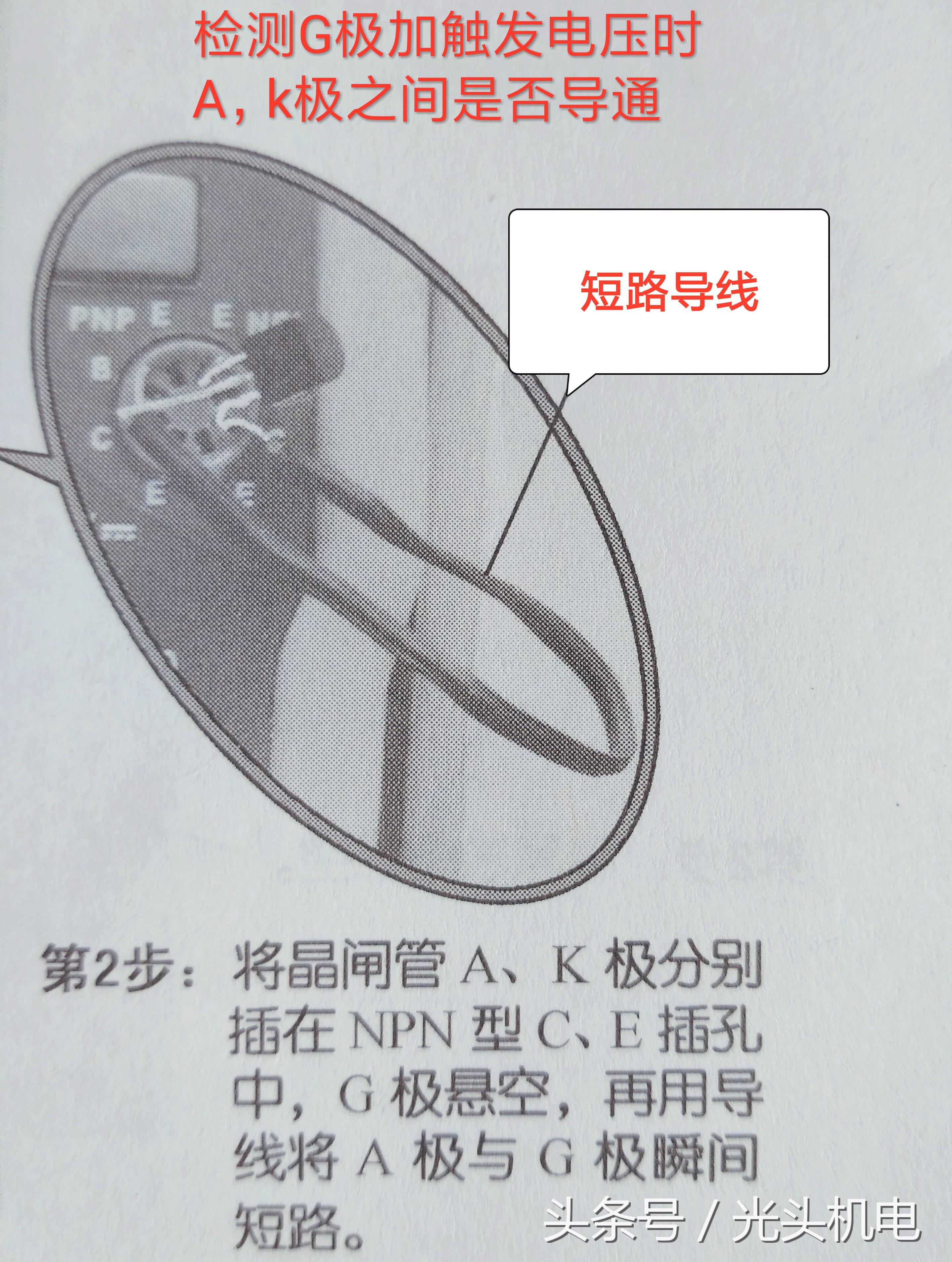

检测时,将晶闸管的AK极分别插入NPN插孔的“C”、“E”插孔,然后将G极与A极瞬间短路再断开即给间管加一个触发电压

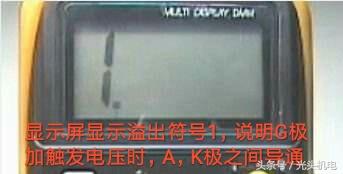

观察显示屏显示的数据。如果晶闸管正常,在G极与A极瞬间短距后,A、K极之间会导通,显示屏显示一个较大的数字(或显示溢出符号“1”)。
数字越大表明A、K之间导通越深。
如果上述检测都正常,说明晶闸管上正常的,否则,晶闸管损坏或性能不良。
关注我:光头机电,获取更多的电子电路知识!别忘了点赞!
万用表如何判定晶闸管元件好坏?
判定晶闸管元件好坏。
晶闸管元件内部结构的核心部分是四个交叠的PN区形成三个PN结。根据半导体PN结具有单向导电性能的基本原理,就可以用万用表检测晶闸管三个电极(阳极、阴极、控制极)之间正反向电阻大小,大略判定其好坏。
晶闸管元件阳极与阴极、阳极与控制极(门极)之间正反向电阻值应当很大在几百千欧以上,测量时将万用表放置在R*10k挡才能真实地读数。
晶闸管元件控制极和阴极之间正向电阻值大约在十几欧到几百欧范围;反向电阻值则大得多,约为正向阻值的3-10倍(国内生产的50A以下的晶闸管元件一般都采用扩散--合金法,其控制极与阴极之间正反向阻值相差较大)。
而在大容量晶闸管元件中,若采用全扩散并设立短路点工艺制造,则控制极和阴极之间正反向阻值比较接近。所以当测出其控制极与阴极间正反向阻值仅有十几欧且基本一致时不能证明被测元件特性不好。但是控制极与阴极间的正反向阻值不能等于零或大于1kQ。
在测试控制极与阴极正反向阻值时,万用表应放置在R*1挡或R*10挡。如果检测出晶闸管元件阳阴极间短路、控制极与阴极间短路或断路以及控制极与阳极间短路时,则可以判定该晶闸管已损坏不能再使用了。
