有了电路板有了电烙铁手把手教你怎么焊接与拆卸？

焊拆前的准备工作

元器件的焊接与拆卸需要用电烙铁。在使用电烙铁前要做一些准备工作，不然……

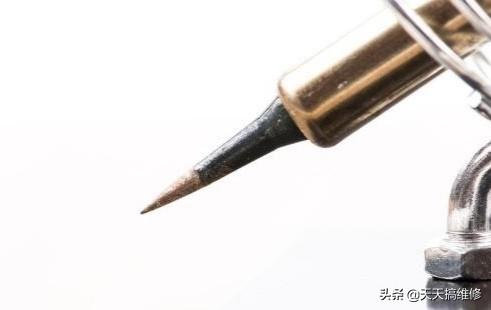

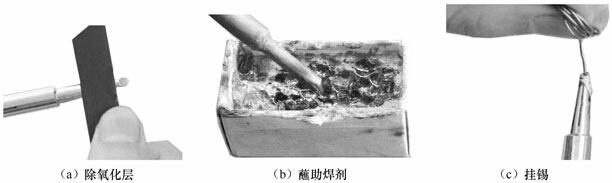

1、搞定氧化层，除氧化层是为了焊接时烙铁头能很容易蘸上焊锡，在使用电烙铁前，可用小刀或锉刀轻轻除去烙铁头上的氧化层，氧化层刮掉后会露出金属光泽。（舌功好的同志可以舔，我没意见）

2、蘸助焊剂。如b图，烙铁头氧化层去除后，给电烙铁通电使烙铁头发热，再将烙铁头蘸上松香（电子市场有售，不要去菜市场），会看见烙铁头上有松香蒸气发出。（强迫症患者可以用脸试试温度，小时候每次老爸上烙铁焊遥控器电路板，我就想试试冒烟焊头的温度）

松香的作用是防止烙铁头在高温时氧化，并且增强焊锡的流动性，使焊接更容易进行。

3、挂锡。当烙铁头蘸上松香达到足够温度时，烙铁头上有松香蒸气冒出，用焊锡在烙铁头的头部涂抹，在烙铁头的头部涂一层焊锡。

给烙铁头挂锡的好处是保护烙铁头不被氧化，并使烙铁头更容易焊接元器件，一旦烙铁头“烧死”，即烙铁头温度过高烙铁头上的焊锡蒸发掉，烙铁头被烧黑氧化，焊接元器件就很难进行了，这时需要刮掉氧化层再挂锡才能使用。所以当电烙铁较长时间不使用时，应拔掉电源，防止电烙铁“烧死”。

焊锡很好玩⊙▽⊙有种银色糖稀的感觉(*^ω^*)尝一口飘飘欲仙(≧▽≦)来一碗，来世再见←_←

4、元器件的焊接

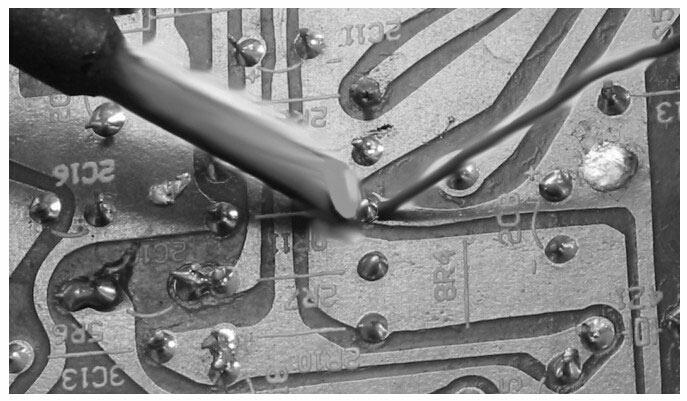

焊接元器件时，首先要将待焊接的元器件引脚上的氧化层轻轻刮掉，然后给电烙铁通电，发热后蘸上松香，当烙铁头温度足够时，将烙铁头以45°角度压在印制电路板待焊元器件引脚旁的铜箔上，然后再将焊锡丝接触烙铁头，焊锡丝熔化后成液态状，会流到元器件引脚四周，这时将烙铁头移开，焊锡冷却就将元器件引脚与印制电路板铜箔焊接在一起了。

焊接元器件时烙铁头接触印制电路板和元器件时间不要太长，以免损坏印制电路板和元器件，焊接过程要在1.5～4s内完成，焊接时要求焊点光滑且焊锡分布均匀。（老司机带带我）

5、元器件的拆卸

在拆卸印制电路板上的元器件时，用电烙铁的烙铁头接触元器件引脚处的焊点，待焊点处的焊锡熔化后，在电路板另一面将该元器件引脚拔出，然后再用同样的方法焊下另一引脚。这种方法拆卸3个以下引脚的元器件很方便，但拆卸4个以上引脚的元器件（如集成电路）就比较困难了。

现在集成电路的封装太精致，美若精致入微的小女人，哪里舍得焊？

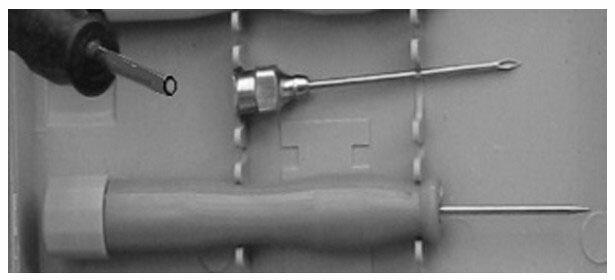

拆卸4个以上引脚的元器件可使用吸锡电烙铁，也可用普通电烙铁借助不锈钢空心套管或注射器针头（电子市场有售，打针要个也可以）来拆卸。

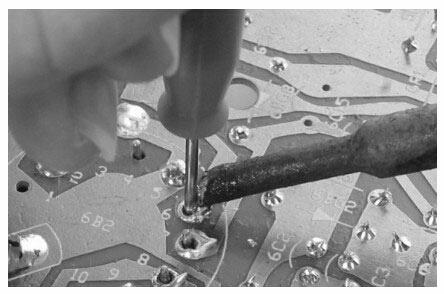

多引脚元器件的拆卸方法如下图所示，用烙铁头接触该元器件某一引脚焊点，当该脚焊点的焊锡熔化后，将大小合适的注射器针头套在该引脚上并旋转，让元器件引脚与电路板焊锡铜箔脱离，然后将烙铁头移开，稍后拔出注射器针头，这样元器件引脚就与印制电路板铜箔脱离开来，再用同样的方法使元器件其他引脚与印制电路板铜箔脱离，最后就能将该元器件从电路板上拔下来了。

用不锈钢空心套管拆卸多引脚元器件手指甲长了点，见谅！

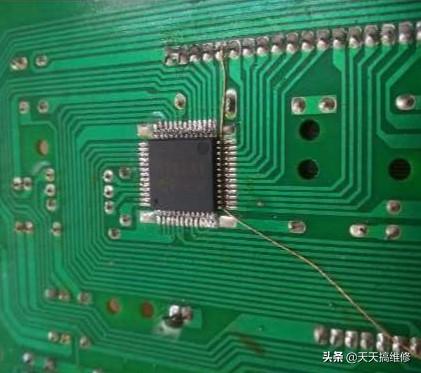

技术真高，用一根漆包线就能拆贴焊IC

对片状阻容等无引脚贴焊元器件的电压值或电阻值的检测，特别是对贴贴片式IC各引出脚电压值或电阻值的检测，应使用表笔(或探头)尖细的万用表(或测试仪器)，以防止其测试点端子(或引脚)相互触碰而出现电路损坏；这时可在该表笔(或探头)上焊上一只大头针，实际使用非常理想。

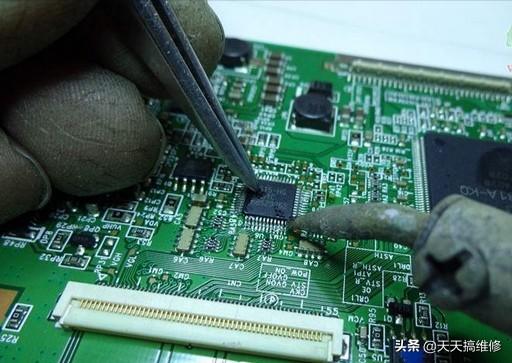

片式元器件拆卸应在断电后进行。卸拆贴片电阻、贴片电容等元件以同时使用两支电烙铁(烙铁头端部磨尖)为好，并把烙铁头端部同时接触该片状元件的两端(不要把印有数字或字母的标记损坏)，即可方便地取下该片状元件。其拆焊动作要迅速，每个焊点不宜超过4秒钟，时间长了印板铜箔可能出现翘起或断裂，且几乎无法修复。

贴焊IC片比常见IC要小得多，引出脚也更为密集，其拆卸方法为：用根适当线径漆包线，把它从需拆卸lC的扁平短引脚内侧空隙处穿入，再将漆包线其中一端头适当固定好，当该IC引脚处焊锡被铁逐一熔化时，即可迅速提拉该漆包线的另一端，使IC引脚逐一与印板分离，直至IC完全脱离印板为止；其它贴片式半导体器件，如三极管、可控硅等也可按上述方法予以简便拆卸。
