家电维修必备多功能维修电源diy制作
在家电维修中离不开和电打交道,开机检测要接通交流电,便携电器要用直流电,维修中要配备隔离变压器、交流调压器、直流可调电源使用很是不便。能有一个多功能的安全电源是不少维修人员都希望的,这里给大家介绍一款制作多用电源的方案。
在电源制作中不少人发愁的是变压器的绕制,用功放中使用的环形变压器改制就容易多了。选购一个300W的功放环形变压器,初级是220V绕组,次级主绕组最好是双55V,次绕组其它绕组可任选。如主绕组双55V的找不到,应选择低于55V但最接近此电压的变压器。只所以选用环形变压器,就是在原绕组外层再加绕漆包线很方便。增加绕组的方案如图一所示,主绕组为110V(55+55),如不够可加绕到 110V后留一抽头,然后每绕13V留一抽头,共绕9个13V。每伏匝数可通过实验得到,用漆包线在变压器上绕10圈,通电后用数字表测出这10圈的交流电压值,计算出13V应绕的圈数和所用漆包线的大概长度。裁出9段该长度的漆包线分次绕在简易穿梭上绕在变压器外层,每个绕组的头与上个绕组的尾拧在一起刮掉漆皮焊牢。然后再绕一组14V,变压器就改制完成。漆包线线径在0.8左右即可。按照图1接入相应电路就可作成一个多功能维修电源。
1.隔离变压器
当次级绕组全使用时,输入是220V市电,输出也是220V交流电,作隔离变压器用。彩电电源部分是热地,维修时最好使用它以确保安全。示波器外壳接地,测量热底板彩电或开关电源时也要使用隔离变压器,否则会烧断彩电保险或大电跳闸。在带电检修其它家用电器时使用隔离变压器,不小心手碰到220V交流电一端时也确保不会出现触电感觉。
2.110V电源
一些原装进口电器和二手电器(如日本产品)都使用110V电源,此类电器维修时常发愁没法供电,有此变压器可解决此问题。使用次级绕组一半即可,将K3置下,K2降到最低就是隔离后的110V电源。
3.交流调压器
通过转换开关K3和K2可实现每13V一档的交流调压,K3置上时可从13V调到117V,当K3置下时可从110V调到227V。K3选用双向电源开关,K2选用有10档转换的波段开关。用低电压供电对开关电源维修是不少维修人员常用的好方法。这样可避免稳压失控再次烧坏开关管。调压器也是维修交流稳压器不可缺少的模拟波动电源。
4. 功放维修电源
用单绕组产生正负电源并由K5调压,可对功放主板进行脱机检修,正负供电回路中串入100欧姆电阻可有效防止维修中二次烧坏功率管。因功放主放大器静态电流很小,100欧姆电阻对静态影响不大,但不能动态使用。在电路中串入电流表头,有电流检测会提示你正负电流不对称或静态电流过大等故障现象。
5. 直流可调稳压电源
直流稳压电路如图2所示,采用稳压电源工业产品电路。该电路由分离元件组成,元件都是维修中常用元件,容易组装和调试。整个电路由主电源、辅助电源、取样误差放大、调整输出、过载保护几部分组成。采用双电源可实现0V输出。主电源采用四档电压切换可降低调整管管压降的功耗。考虑到电动车维修中要用到36V-42V,所以此电路分四档连续可调输出0-50V。K4选用双5掷波段开关,一是对输入交流电压进行选择,二是对直流输出电压可调范围进行调整。此电路有过流保护功能,当输出线头短接或负载短路时保护电路启控输出为0V,保护发光二极管点亮,按下复位钮可解除保护。如觉得该电路制作太复杂,也可选用由集成电路组成的稳压电源电路,如图3所示。这是手机维修使用的直流电源电路,由LM723构成,也具有短路保护功能。
6 .附加功能
此变压器有多种电压输出,在需要时还可构成其他实用电路,如将隔离后的220V电压经过三倍压整流后可获得1000V以上电压,可作成耐压测试仪。用正负电源和功放IC构成内置音频放大器,驱动小扬声器构成信号寻迹器。加上红外接受头构成遥控器检测仪等。
7.注意事项
因以上功能都是使用一个变压器,接地点不一样,所以不能同时使用于一个电路,用了隔离交流就不能在同一电路中同时再使用直流稳压,双电源也不能于直流稳压同时使用。
在电路完成之后,做一个如图4所示的机箱,配上交直流表头、开关、旋钮、指示灯、输出插座和接线柱即大功告成。为了使用方便和直观,该电源使用了多块不同量程的电压表和电流表,它们分别是:
满程 250V 交流电压表(隔离交流输出电压)
满程 3A 交流电流表(交流负载检测)
满程 50V 直流电压表(直流输出电压)
满程 3A 直流电流表(直流负载检测)
满程 500mA 直流电流表(两块)(功放正负电流检测)
前四块表最好使用精度较高的工业仪表,也可用同一规格的表头改制。后两块作为正负电源电流监视,可用廉价的简易表头改制。
维修电源:解析0~15V,10A直流稳压可调电源电路图?

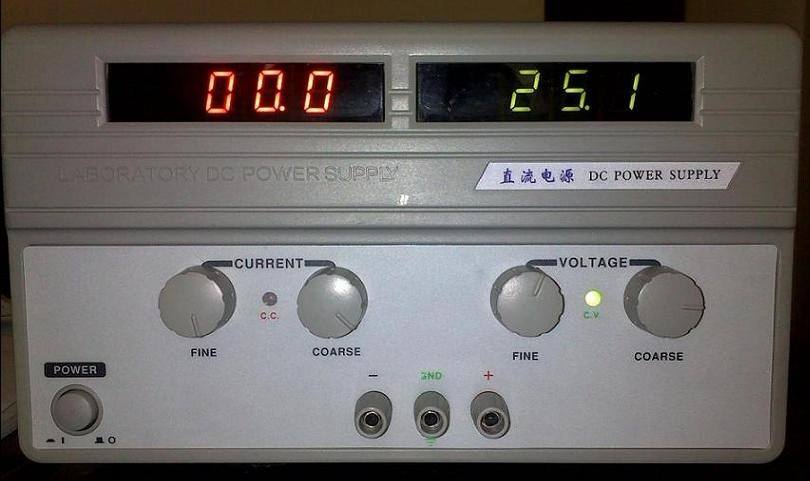

无论电器维修还是电子制作都离不开直流稳压电源,直流稳压电源不仅可以输出可调的稳定电压,还可以调节电流,恒流保护负载不被大电流烧毁,下面介绍一款直流电源电压从0V到15V连续可调的直流稳压电源,最大电流可达5A.

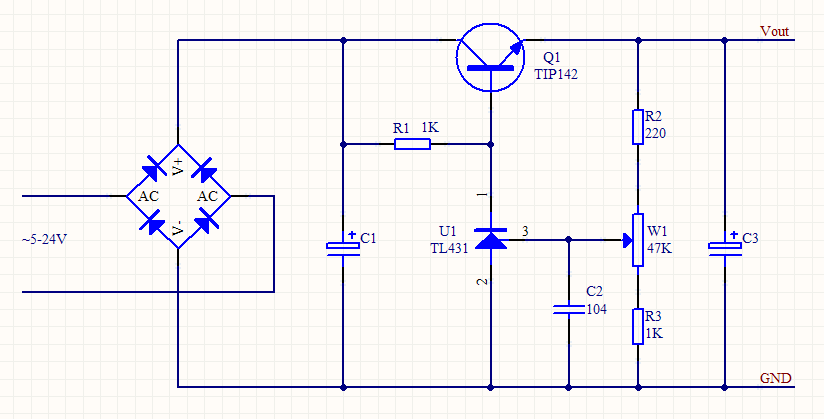

上图是一个简单的稳压电路,实现电压调节,没有电流调节功能,工作原理为输出通过电阻分压,可调电阻调节分压给TL431,当大于2.5V时TL431内部导通,拉低Q1基极电压,输出电压变低,当电阻分压等于2.5V时,输出电压稳定。
上图输出两路电压,一路是固定5V输出,一路是可调电压输出。第一路通过第一绕组全桥整流滤波经过7805稳压输出固定5V1A电源,供给数字表头电压,外部5V供电电路,图中电阻R4,稳压管TL431,电位器R3组成一个连续可调得恒压源,为BG2基极提供基准电压,通过调整TL431的基准电压,就可以稳定BG2基极电压,稳定输出电压,如果你想把可调电压范围扩大,可以改变R4 和R3的电阻值,当然变压器的次级电压也要提高。高电压时要小电流工作,否者压差大电流大,损耗太大,发热量大,三极管已损坏,调整管用的是大电流NPN型金属壳三极管,由于它的发热量很大,多只三极管并联到散热片上,扩大散热面积,滤波用50V2500uF电解电容C5和C7分别用三只并联,使大电流输出更稳定。
恒流电路:图纸上没有,原理是,电流超过设定电流拉低基极电压,那么就需要电流检测电路,在输出地回路串联一颗0.1欧姆电阻检测输出电流,电流检测一端进入运放的2脚,3脚接基准电压,基准电压可调,就可以改变输出电流的大小,当大于检测电流,运放输出拉低,输出电压拉低,电流恒定。
恒流很重要,在测试时调节小电流,防止电路短路,元器件烧毁。和电路串灯泡原理,当电路有大电流时,把电压拉低,电流恒定,不至于烧毁电路板,恒流点设置大于电路板工作电流,否则电路板不能正常工作。
